显示布设要素：平面图和剖面，模型显示

在楼层上显示

• 选择MEP布设应该显示在哪个楼层上。所有 MEP 元素的默认选项是“所有相关楼层”（即布设物理存在的楼层）。

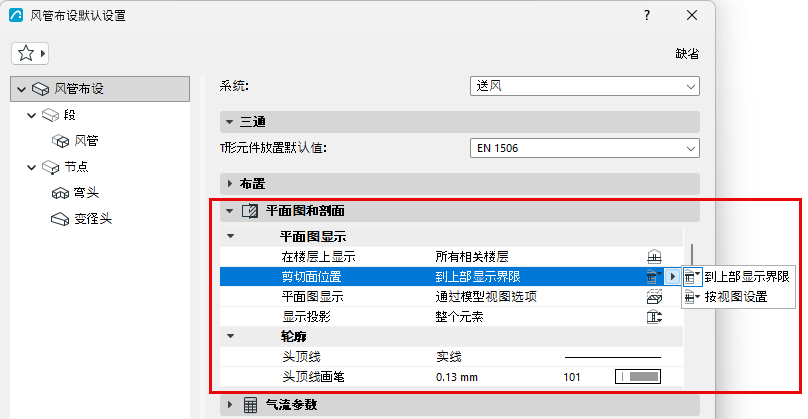

剪切面位置

根据平面图剪切平面设置，选择 MEP 布设路径的显示方式。

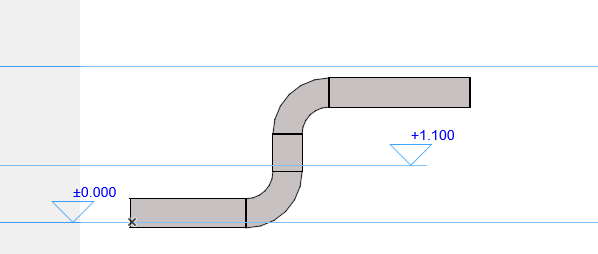

例如，显示的这条布设路线可以有不同的平面图显示：

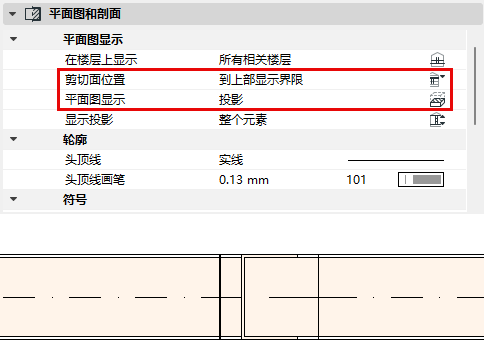

• 上部显示界限：在显示上限处剪切 MEP 布设平面（在平面图剪切平面中设置）

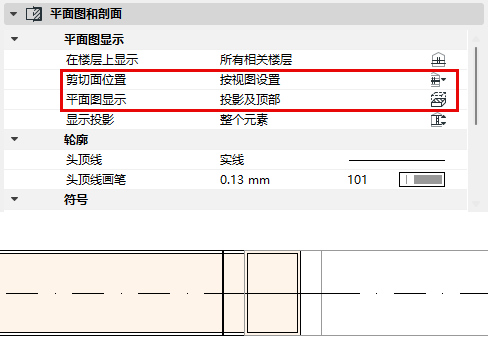

• 按视图设置:在平面图剪切平面的高度剪切 MEP 布设

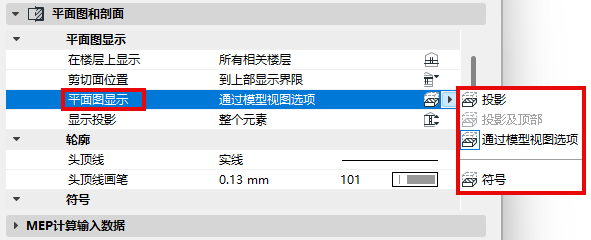

平面图显示

• 通过模型视图选项：应用“MEP 选项”面板中的模型视图选项设置。(见MEP 元素的模型视图选项。)
• 投影：从平面图剪切平面到“向下显示”平面 + 剪切符号
• 带顶部投影：从平面图剪切平面到“向下显示”平面 + 剪切符号，以及从“向上显示”到平面图剪切平面（适用于剪切平面位置设置为“按视图设置”的情况）
• 符号：从“向下显示”到“向上显示”，使用投影线和轴线作为轮廓线
• 投影选项：参见 显示投影

符号：填充、线和表面

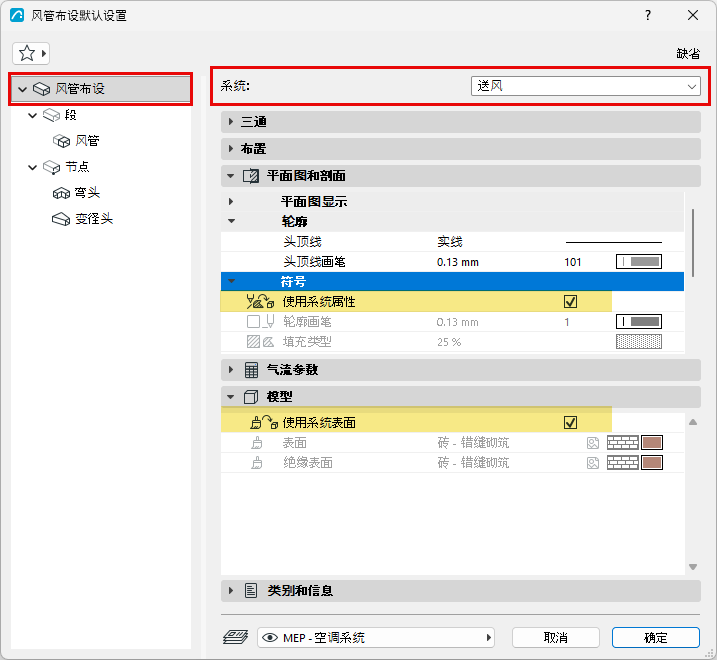

默认情况下，“布设”使用对话框顶部所选 MEP 系统的属性：“使用系统属性”复选框在默认情况下处于选中状态。在以下位置定义系统属性：MEP系统 .

• 要覆盖此布设的 MEP 系统属性：取消勾选“使用系统属性/表面”以激活局部控制项。然后为该布设设置首选属性。
