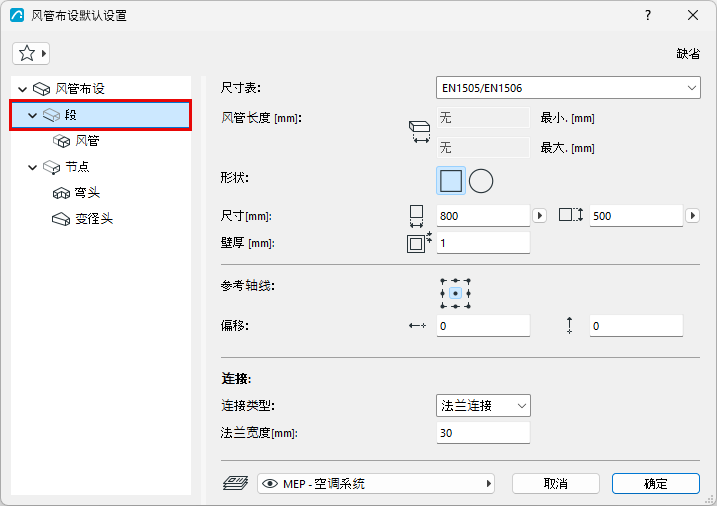

布设段设置

适用于 Archicad Collaborate.

尺寸表

选择一个尺寸表。(定义表格的位置是布设规格。)

风管长度

如果在“布设规格”中设置了“使用单个长度”，则会显示此数据。

参见使用单个水管和风管长度。

形状

（仅限风管）：选择一个横断面：矩形或圆形。

标注

• （仅限风管）：矩形：输入横截面尺寸。
• 从定义的标注表中选择一个圆形标注标准。
  注： 您可以在输入过程中自定义任何段的横截面。 请参见 实时更改布设参数。

墙厚度

MEP元素墙的厚度。

对齐和偏移

参见 编辑分段参考线 - 对齐和偏移

连接类型

选择适当的类型（如法兰式、焊接式、简单式）——取决于布设类型。根据情况输入宽度/直径。

该段的弯头和节点将相应地使用这些连接。
