放置 MEP 布设

适用于 Archicad Collaborate.

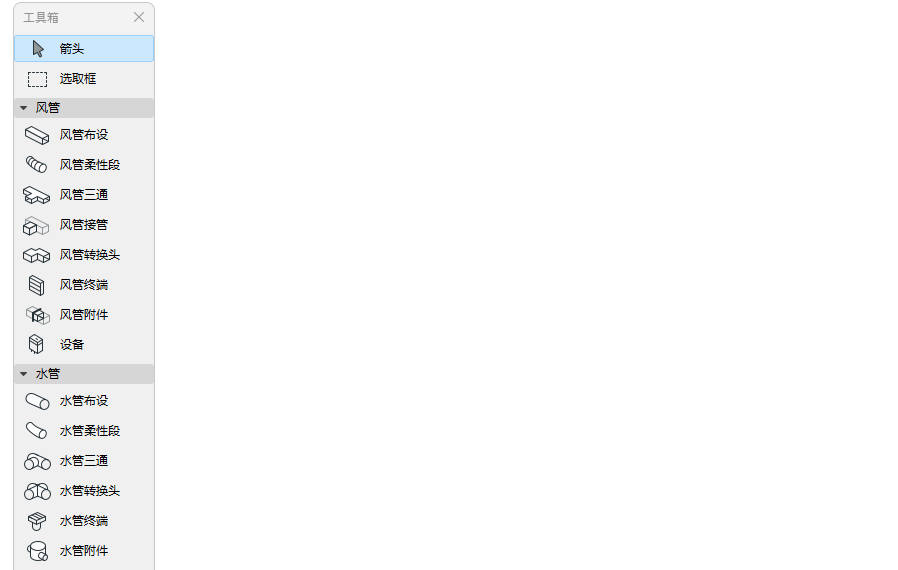

1. 从工具箱中激活一个布设工具：风管布设，电缆桥架布设或水管布设。
2. 参考线默认位于布设路线段的中心。根据需要在信息框中输入偏移量或调整对齐方式。(见   编辑分段参考线 - 对齐和偏移)





   注： 在二维视图中打开 MEP 参考线 ，菜单路径：视图 > 屏幕显示选项。
3. 在平面图、剖面图或 3D 窗口中：连续点击来定义布设多边形的分段和节点。
   • 每次点击代表一个连接相邻线段的节点。
   • 按回车键删除最后放置的分段

   您也可以从现有端口开始布设。要在重叠的端口之间进行选择：使用 Tab 键在可用端口之间循环切换，然后选择您需要的端口。

   观看视频：管理重叠连接

4. 要完成布设，请在最后一个线段的末端再次点击。





每个节点处将自动生成弯头和变径头。

实时更改布设参数

开始放置布设元素之后，其横截面可以在追踪器中更改。

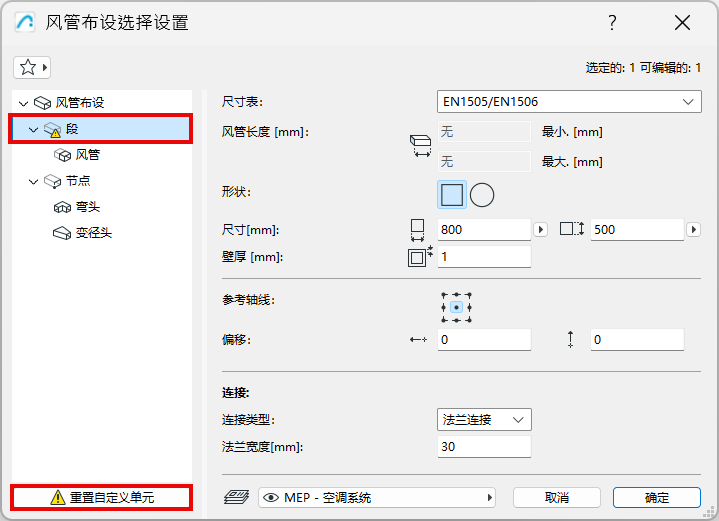

由于您已更改了段的默认参数值，因此在设置对话框中显示为“自定义”。

合并布设

在以下情况下，布设将合并：

• 一个布设元素的末端节点与另一个布设元素的末端节点相连
• 一个分支被删除（剩余的布设将被合并在一起）。
• 分管末端节点被移动，原分管连接被断开

用魔棒布设元素

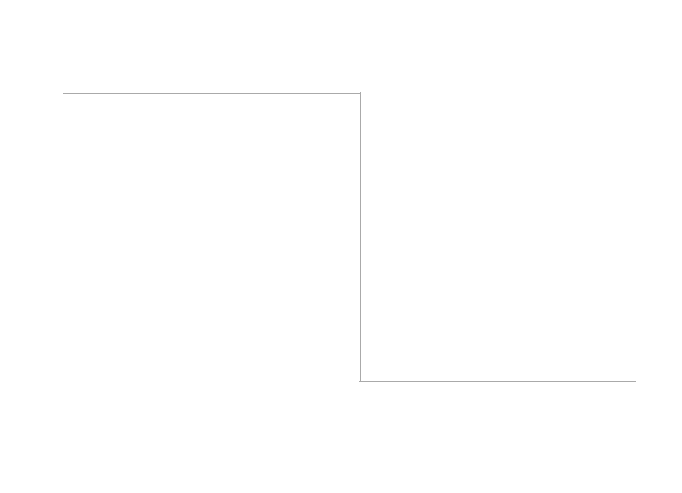

使用魔术棒基于已有的多义线或多边形，单击即可布设MEP元素。

1. 绘制一条直线或弧线
2. 选择一个 MEP 工具（风管、水管或电缆桥架）。
3. 按空格键激活魔术棒，然后单击多义线或多边形。

柔性风管和柔性水管段

使用这些工具，可以利用“样条曲线类型输入”轻松创建灵活的几何图形。单击现有布设元素的端口以进行连接，或者双击结束输入。

柔性通风管不会在两端添加变径头，必须在布设时解决不同尺寸的连接问题。

见以图形方式编辑布设。
