水力优化器会根据最小和最大直径以及最小和最大流速来调整所有供热管道尺寸。
- 选择需要调整尺寸的布设，然后打开水力优化器（在MEP工具栏，或通过“窗口 > 弹出式小面板”）。

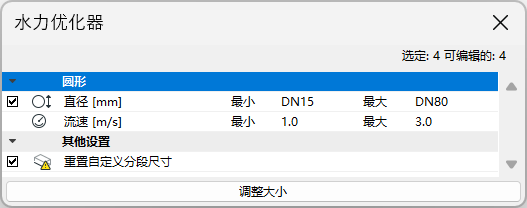

- 定义水管尺寸和流速的数值范围，然后点击“调整尺寸”
在系统浏览器中定义水力系统并检查计算结果后，使用此对话框。
- 从 MEP 工具栏或窗口> 面板中打开水力优化器
- 选择一个或多个要调整尺寸的水管布设。对话框会告诉你选定和可编辑的元素数量。
注： 如果布设的图层或元素被锁定，则该布设段可能是不可编辑的。
- 选中要调整大小的尺寸类型。
- 检查是否在调整大小的操作中也包含自定义段。
- 取消选中要保持原样的尺寸。

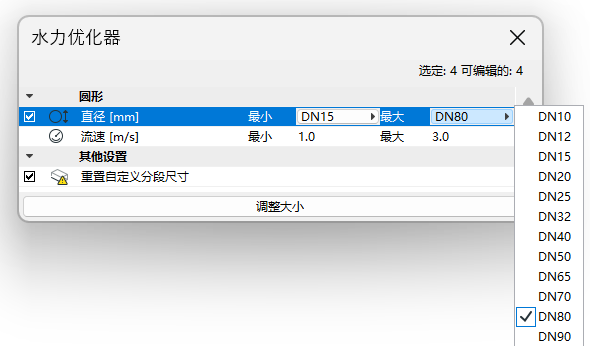

- 定义水管直径的数值范围。
- 根据速度对最小值和最大值的具体要求，为其定义值的范围。
注： 如果要设置固定值而不是尺寸范围，请在最小值和最大值输入相同的值。
- 单击调整大小。
- 查看反馈结果——如果显示未调整任何大小，则表示您的布设已经符合水力优化器中的限制设置
- 如果“调整尺寸”按钮为灰色，则表示没有选中或没有可编辑的布设
