创建自定义MEP部件

适用于 Archicad Collaborate.

如果您的图库中没有自定义 3D MEP 对象（例如，与您需要的尺寸和连接逻辑相匹配的特定阀门或配件），请使用此功能对其进行建模。

1. 在平面图或3D窗口中，使用任意构造元素（比如墙、板、对象、MEP元素）建立一个自定义MEP部件。

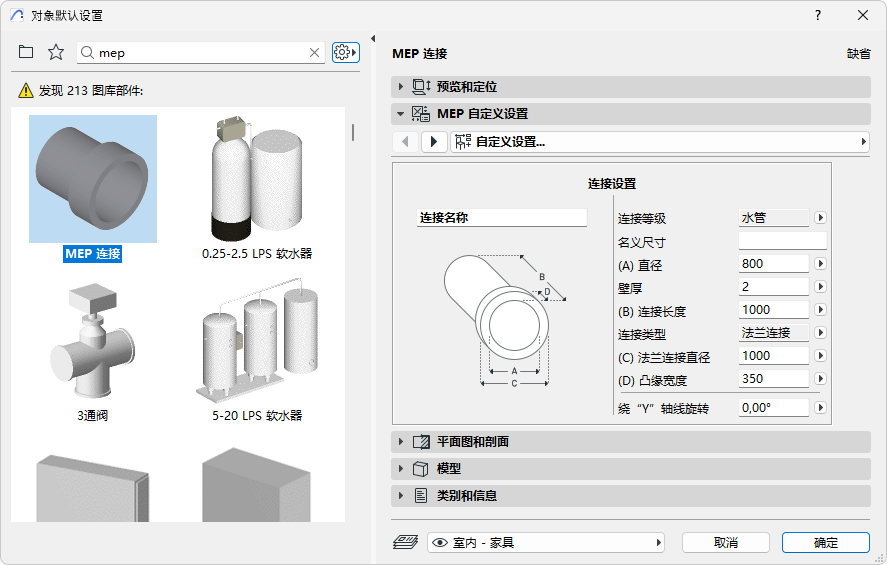

2. 如果您的自定义MEP元素需要一个或多个连接，则必须将MEP元素对象用作元素的一部分。MEP元素对象可以从MEP图库中找到：





3. 从3D窗口中：
   • 使用文件 > 图库和对象 > 将所选另存为 > MEP部件
   • 从 MEP 工具栏中单击 MEP 部件... 命令

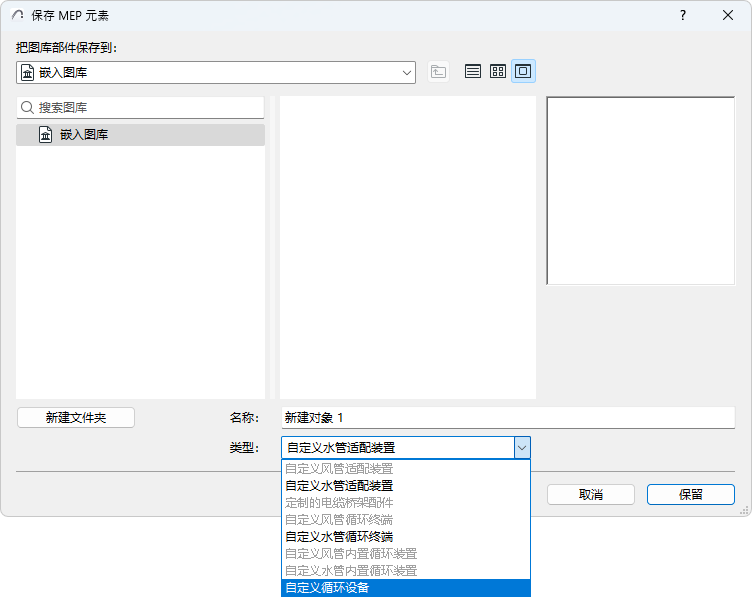

4. 在弹出的对话框中：为该对象输入文件名和目标位置。
5. 从类型下拉列表选择一个子类型。





   注： 可用的子类型取决于自定义对象中包含的MEP连接对象的数量和类型。如果其只有一个单独的连接，则设备和内联子类型（需要多个共线连接）在此不可用。
6. 点击保存。可从所选子类型的“工具”设置访问新的MEP对象。
