创建自定义MEP符号

适用于 Archicad Collaborate.

为众多 MEP 元素提供内置平面图符号。

如果您喜欢自定义符号，可以编辑内置符号或绘制自己的符号。

例如，以下是管道阀门的内置符号。

创建带手柄的阀门符号：

1. 执行以下一种操作：
   • 将现有的二维符号复制并粘贴到工作表（或平面图）中
   • 使用二维绘图元素（如线条、填充）绘制新符号
2. 选择新的符号绘图。

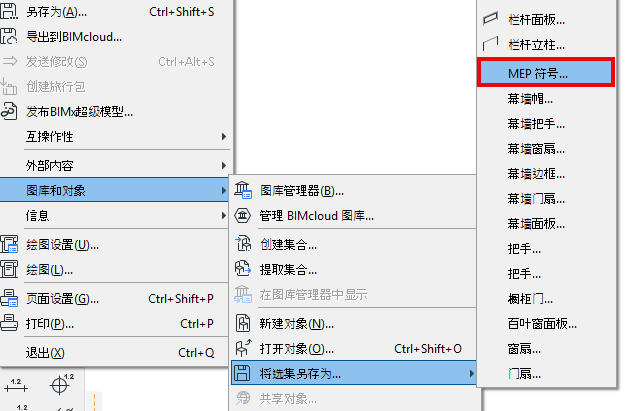

3. 使用文件 > 图库和对象 > 将所选另存为 > MEP符号。

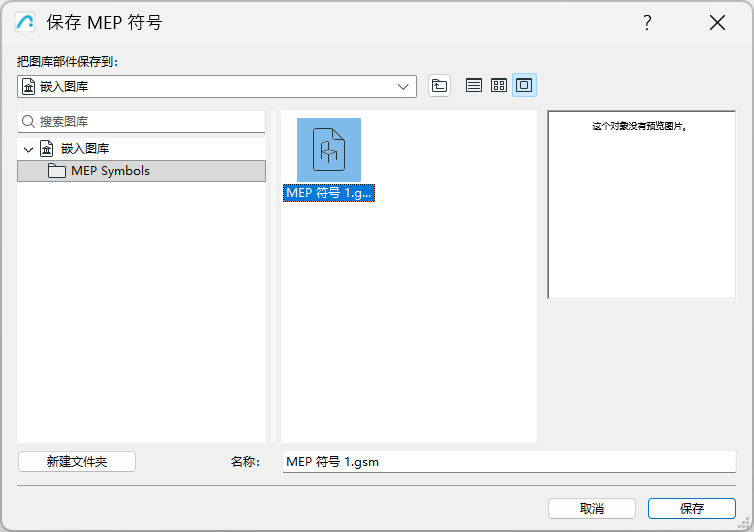

4. 输入文件名和位置，然后单击 保存。
   • 默认位置是 "嵌入式库"，但如果您有大量的 MEP 符号，将它们组织到已命名的子文件夹中会非常有用。





5. 在模型中，选择要替换的 MEP 对象符号（例如，该阀门）并打开其对象设置。

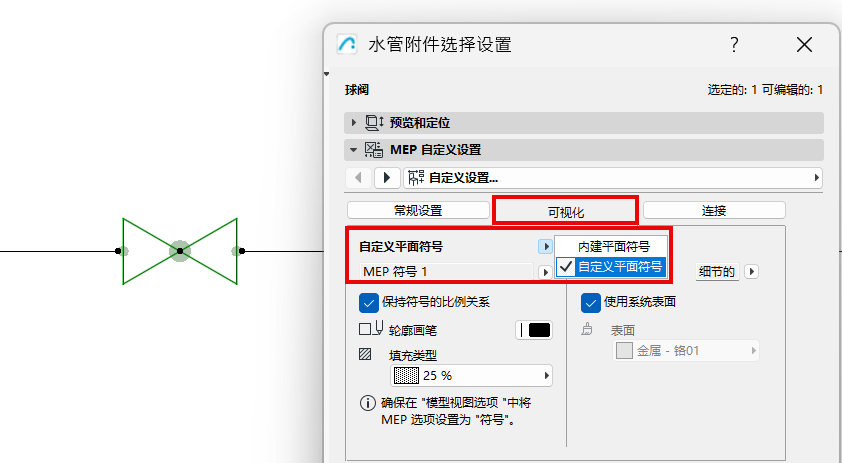

6. 在 MEP 自定义设置页面中，进入“可视化”选项卡。

   可以选择自定义平面符号，而不是内置的平面符号。

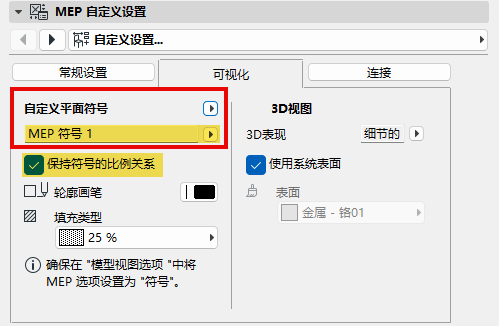

7. 从弹出窗口中选择已保存的自定义 MEP 符号。
   • 保持符号比例 复选框默认为选中，以避免对象显示失真





8. 阀门现在使用自定义的 MEP 符号显示。





如有需要，可拖移热点以图形方式重新缩放符号。

观看视频：自定义符号创建

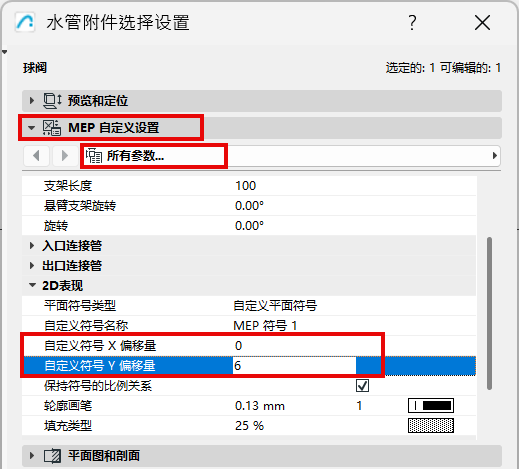

调整自定义符号的对齐方式-使用偏移参数

如果新符号在平面图中的位置不正确：

1. 选择符号。
2. 打开对象选择设置。
3. 转到 MEP 自定义设置 ，打开所有参数列表。
4. 使用 自定义符号偏移 X 和 Y 参数调整对象的位置。
