荷载管理器（用于工况和工况组）



荷载管理器列出了项目的所有荷载工况，并按荷载组进行组织。

从荷载管理器中，您还可以导入和导出荷载工况和荷载组。

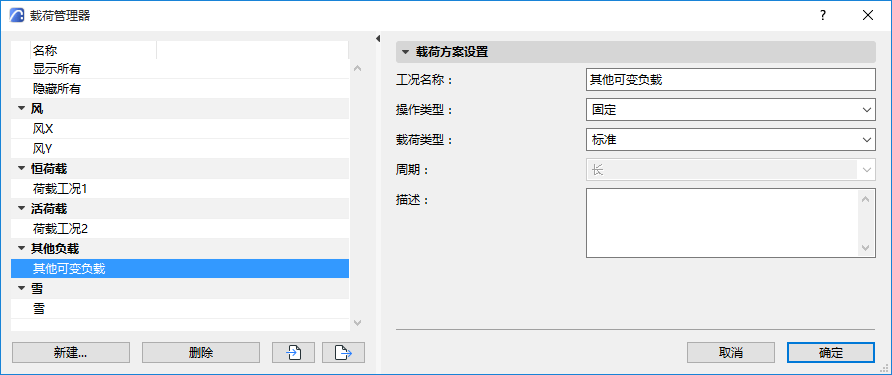

图 1. 荷载管理器及选定的荷载工况


执行下列其中一个操作：

  • 选项 > 荷载管理器
  • “结构工程”工具栏
  • 使用“荷载组合”对话框中的编辑荷载按钮

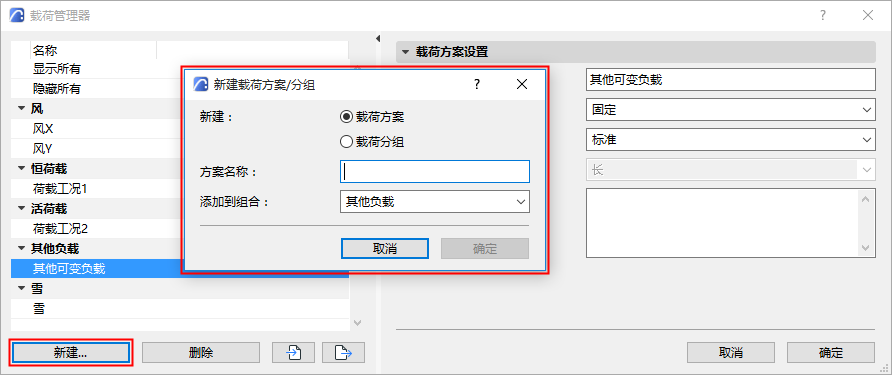

创建“荷载组”或“荷载工况”

  1. 点击新建。
  2. 从对话框中选择“荷载工况”或“荷载组”。


新建“荷载工况”：

  1. 添加到组合：为新建“荷载工况”选择一个“荷载组”，点击“确定”
  2. 新建的“荷载工况”列示在对话框的左侧
  3. 选择“荷载工况”以访问其位于右侧的设置

新建“荷载组”：

  1. 添加一个组名，点击“确定”
  2. 新建的“荷载组”列示在对话框的左侧
  3. 选择“荷载组”以访问其位于右侧的设置

点击“荷载管理器”对话框中的“确定”按钮以保存更改。

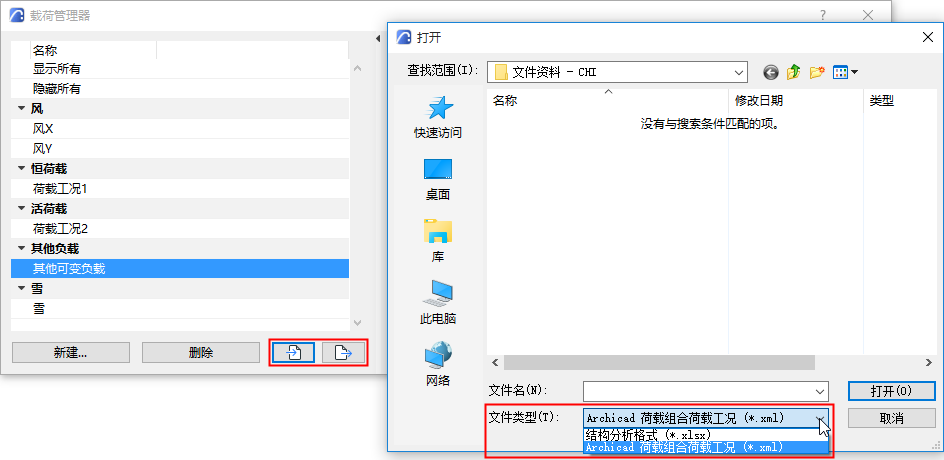

导入和导出荷载工况和荷载组

在荷载管理器中，使用导入-导出按钮传输荷载组和荷载工况数据。

  • Archicad 以 XML 或 SAF 格式导入这些数据。
  • Archicad 仅以 XML 格式导出这些数据


相关主题

荷载工况设置

荷载分组设置
