结构分析模型

概述

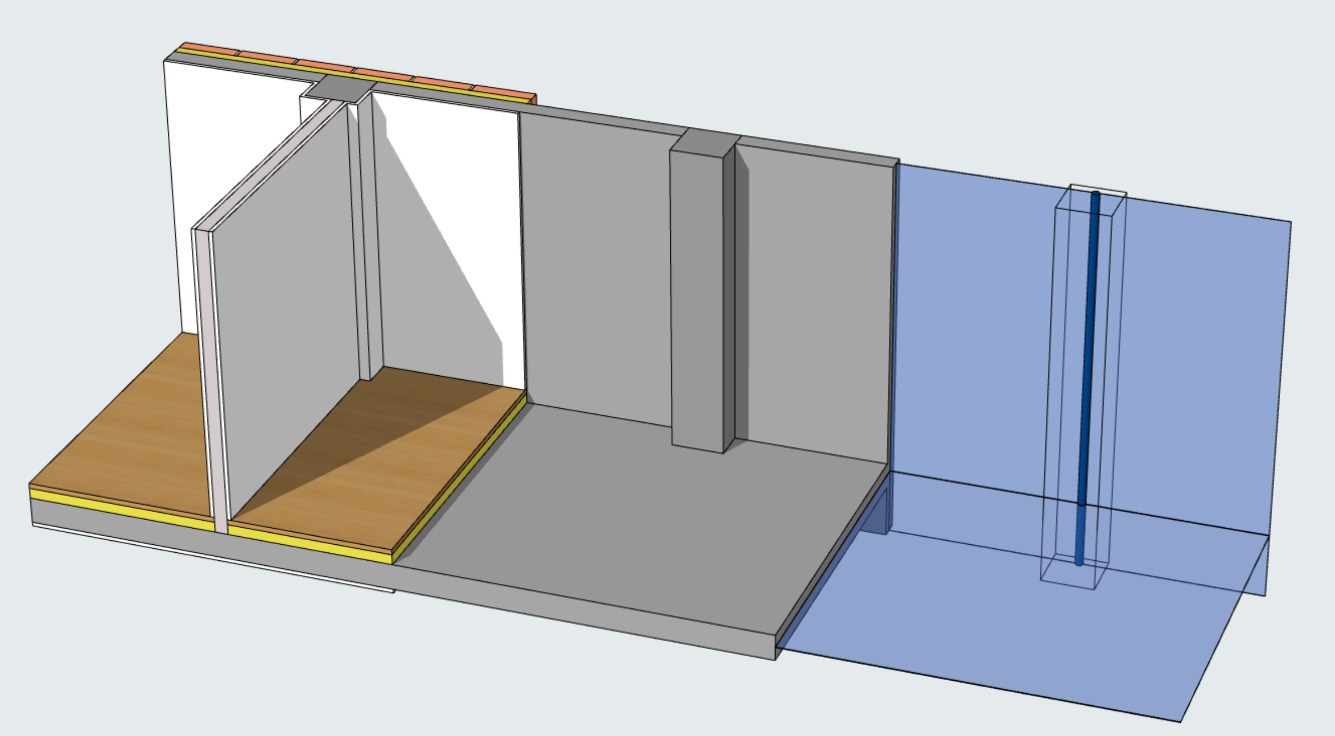

在此工作流中，Archicad基于物理（建筑）模型生成一个结构分析模型。结构分析模型在背景和物理模型同步生成。物理模型变更时，与之相关联的结构分析模型也会自动更新。结构分析模型不是一个单独存在的模型；更像是物理模型的简化表达。

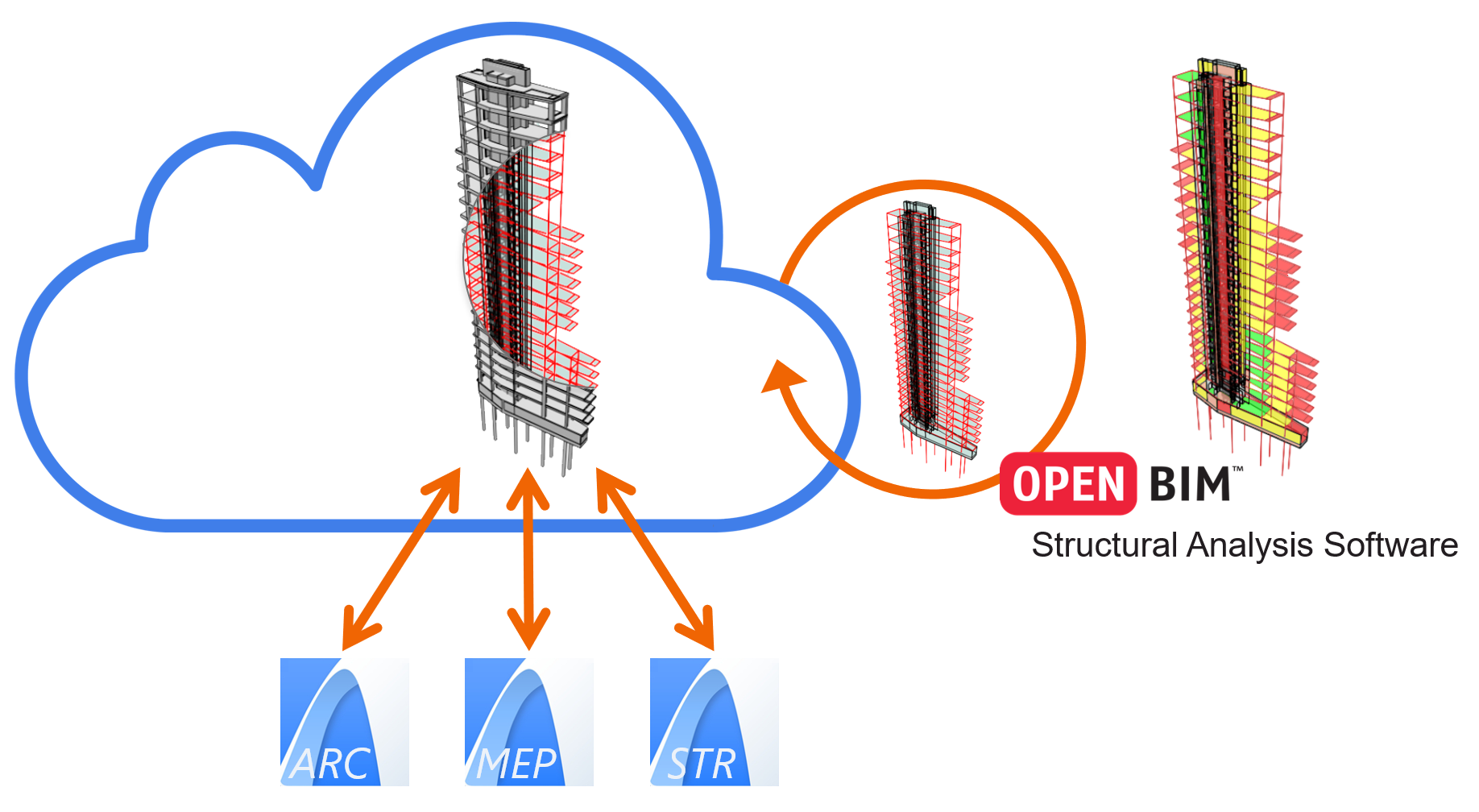

结构分析模型导出给结构工程师，结构工程师可通过其结构分析软件（例如，SCIA Engineer）来打开。

在结构分析软件中，工程师运行分析模拟和设计优化，对结构分析模型做必要的变更。结构分析模型随后被导出至Archicad以更新相应的物理模型。在此双向工作流中，不需要进行文件转换，也没有相关的数据损失。

使用结构分析格式 （SAF）可以保障结构分析软件的可互操作性；SAF的优化旨在服务于上文所述软件，并实现更快的模型交换工作流（例如，与基于IFC的工作流相比）

Archicad的其他功能（模型比较，问题管理，团队工作中的变更跟踪以及分析和物理模型的模型检查）也支持此工作流。

我如何生成一个结构分析模型？

使用显示结构分析模型按键

• 位于视图菜单
• 在结构分析模型工具栏中





Archicad模型中的哪些部件会成为结构分析模型中的部件？

1. 承重元素
2. 包含中心
3. 使用有效的Archicad工具创建。参见 结构分析模型的元素。
   • 梁柱是1D构件
   • 板，墙和单平面屋顶是2D构件
4. 在元素层面启用（在元素设置中勾选“结构构件”复选框）。
5. 根据翻新状态决定是否存在于模型中（如果是“要拆除的”或“新建”并隐藏在当前视图中，则不会显示于结构分析模型中）
6. 元素连接（图层交叉组）反应在结构分析模型中的几何图形中。
7. 图层的可见性不被考虑。即使是隐藏图层上的元素也可被纳入结构分析模型。





1D和2D构件的默认位置

默认情况下，结构分析构件在元素的重力中心生成（对于1D构件）或者沿着 元素的中心的平面的中心（对于2D构件）。

手动调整分析构件

您可以通过以下两种方式修改生成的构件的几何形状：

• 调整偏心率。例如，您可以使用板默认设置中的偏心率控制按钮让2D构件总是在板的顶部面板生成。

  参见离心率。

• 手动编辑结构构件

  参见手动编辑分析构件。

按生成规则自动调整

结构分析模型生成规则在每次生成之后都会自动应用。

规则会调整1D和2D构件的几何图形以及某些末端/边缘释放的定义。其目的是优化结构分析模型以使其能够与外部分析软件兼容。
