创建/更新荷载

工作原理

• 将您的区域（通过其分类）映射到适当的荷载类别上
• 荷载类别决定了活载值。Archicad自带默认的荷载类别定义，您可以根据需要进行自定义。
• 使用设计>结构分析元素>创建/更新荷载

哪些区域会创建活载？

为符合以下条件的区域创建活载：

• “生成活载”复选框已激活（区域设置）
• 该区域有一个分类（区域设置）
• 区域分类被映射到荷载类别（荷载映射对话框）

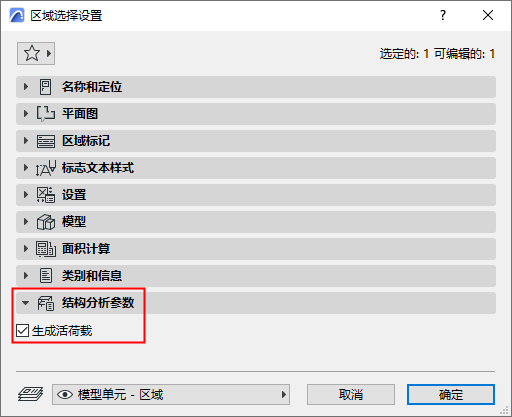

激活复选框：生成活荷载

在区域设置或信息框（结构分析参数面板）中将其激活：

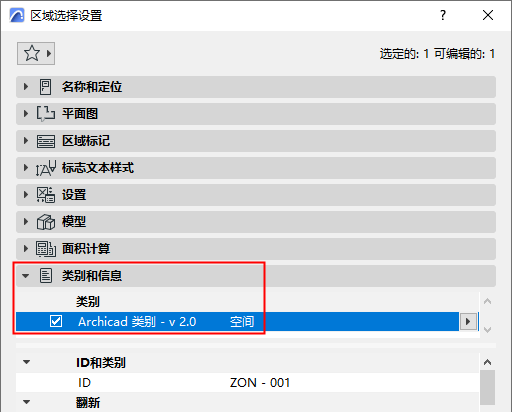

分类区域

在区设置或信息框（分类和属性面板）中对区域进行分类：

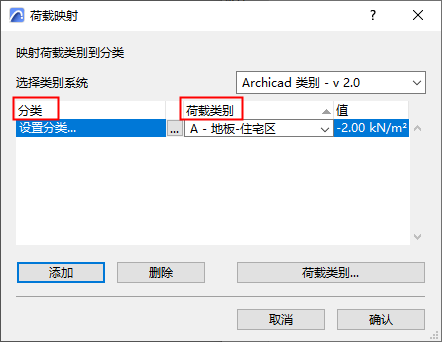

设置荷载映射

1. 打开选项>荷载映射
2. 使用此表将分类（左栏）映射到荷载类别。





   • 单击“添加”，根据需要创建任意数量的映射规则
   • 此对话框显示了荷载类别值（如要编辑该值，请使用荷载类别对话框）

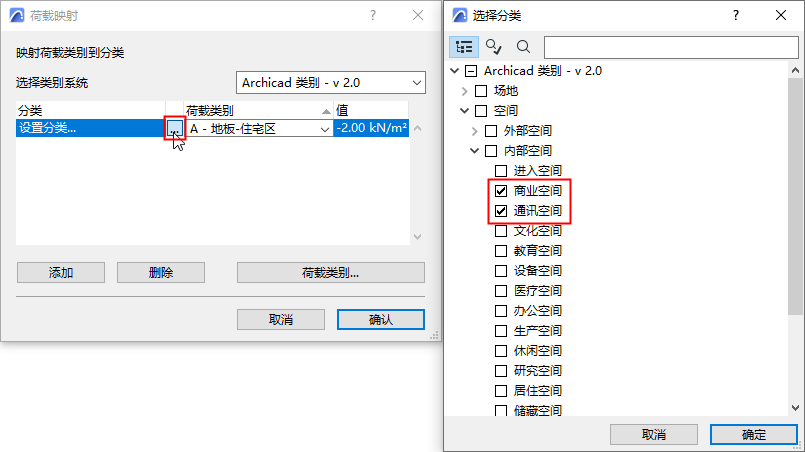

   • 您可以将一个或多个区域分类映射到任何一个荷载类别：此处，“会议室”和“办公室”的分类被映射到一个单一的荷载类别。





创建活载命令

1. 确保结构分析模型处于开启状态：使用显示结构分析模型按键
   • 位于视图菜单
   • 在结构分析模型工具栏中
2. 使用设计>结构分析元素>创建/更新荷载
3. 勾选“活载”选项。
4. 为活载选择一个工况。
5. 点击确定。

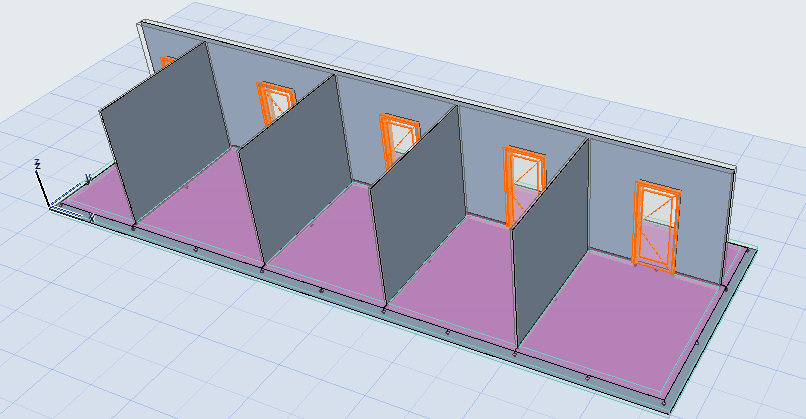

在3D视图中检查所产生的表面荷载。

更新活载

当模型发生变化时，您可以以同样的方式更新活载：

使用设计>结构分析元素>创建/更新荷载

根据需要创建、更新或删除新建的活载，以反映模型的变更（例如，区域几何形状、分类）或荷载映射的变更。
