荷载工具设置

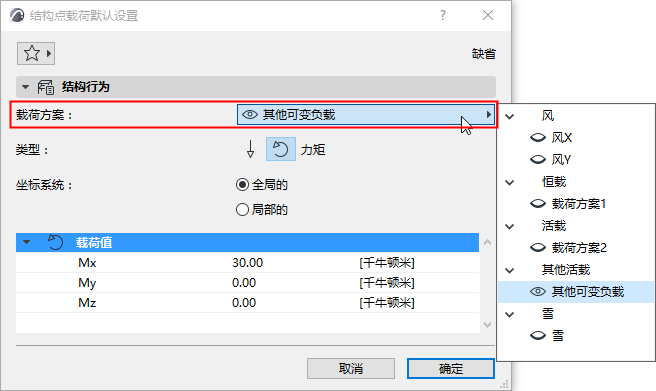

荷载工况

为此荷载元素选择一个工况。

荷载工况决定了荷载元素是否可见（类似于元素的可见性，具体取决于其图层状态）。

注意:

• 使用“荷载工况”面板（默认情况下在“结构”工作环境中显示）设置可见的“荷载工况”。
• 可见的“荷载工况”可在“视图设置”中为每个视图保存。

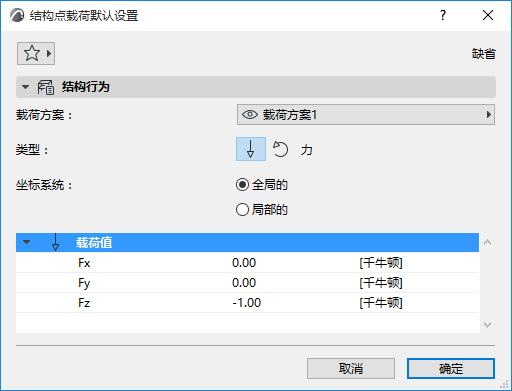

类型

选择“力”或“力矩”来描述荷载的行为。

力矩由弯曲双向箭头表示。

点应力                                                    点力矩

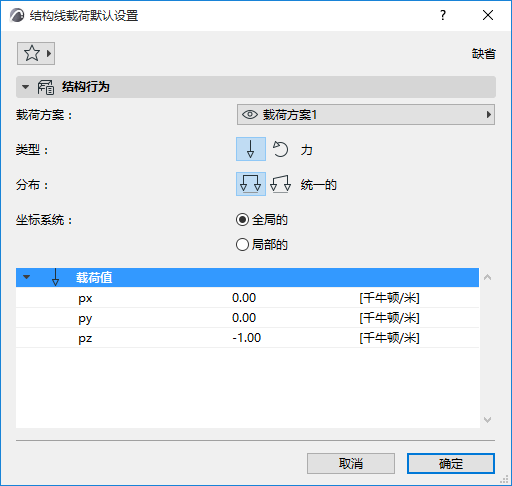

分配（仅限线荷载）

用以描述沿其长度的荷载分配。

• 均匀：荷载沿边缘均匀分配。两端的荷载值完全相同。
• 梯形：两端的荷载值不同。两端的荷载强度存在线性差异。

坐标系统

用以定义如何解读“荷载值”的矢量方向。

• 全局（坐标系统）：项目的全局坐标系
• 本地（坐标系统）：为荷载的母元素定义的方向

荷载值

为每个荷载的各个方向确定强度

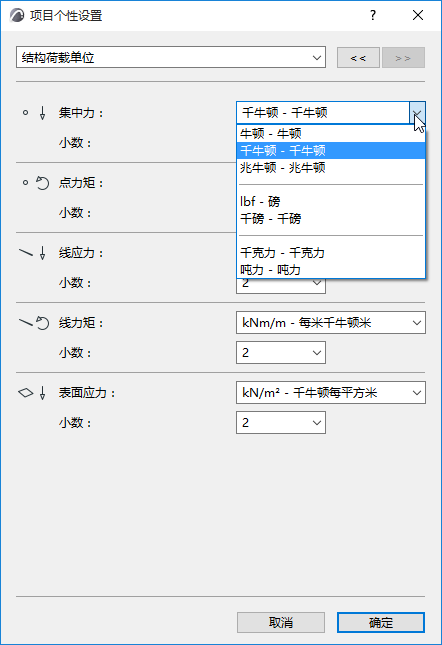

结构荷载单位（项目个性设置）

在选项 > 项目个性设置 > 结构荷载单位为各荷载工具和类型设置单位。
