设置调整规则

  1. 定义两个构建组合：按类型或条件定义元素（请参见调整规则中的构件  ，如下）

  2. 定义规则方法（请参见调整规则方式：一个到另一个，或互相之间，如下）

  3. 设置调整类型。
  4. 根据特定的调整规则设置额外的选项

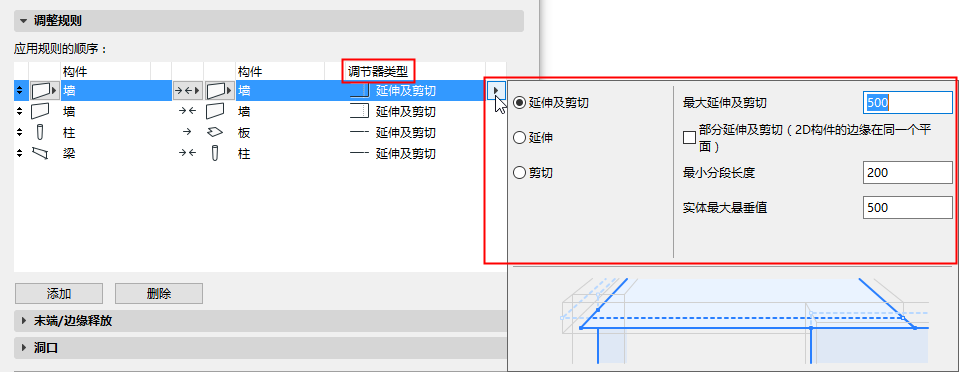

    详情参见 调整器类型和选项 。



调整规则注意事项

  • 规则按照列出的顺序应用，并且全部执行。您可以拖拽规则以改变他们的顺序。
  • 通常，“偏移”规则位于列表的顶部：它们不是用来创建连接本身，而是用来排列元素的，这样其余规则（拉伸，缩短）就可以根据需要应用了。

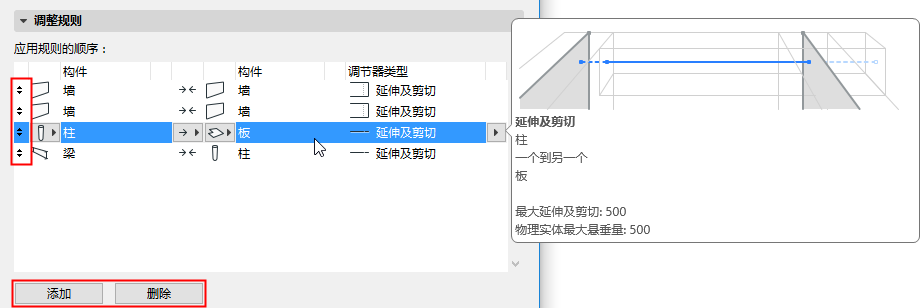

  • 将光标悬停在任意调整规则之上以查看信息弹出窗口，显示其参数以及预览。

  • 使用调整规则面板底部的按钮以添加或删除规则。
    重要： 如果您删除一个规则，相应的调整也不再被应用，结构分析模型将回到原位！

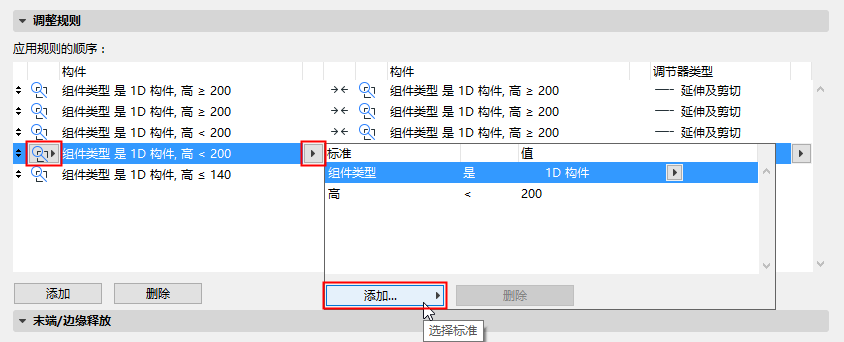

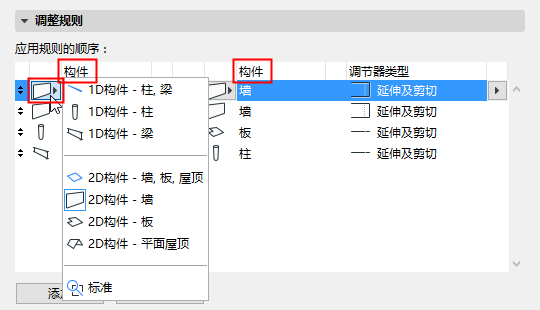

调整规则中的构件

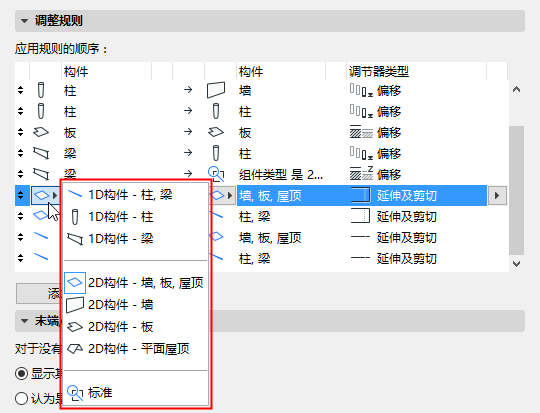

调整规则的构件可以是

  • 结构分析模型中的任意元素类型
  • 所有1D或所有2D构件

  • 基于条件的结构分析构件组

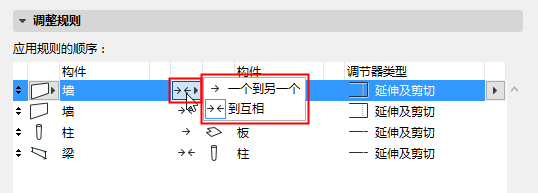

调整规则方式：一个到另一个，或互相之间

此控制键定义了调整将如何影响到调整规则中的两个构件组。


  • 一个到另一个：OneToOther.png左列中的构件已被修改；右列中的构件保持不变。使用此方法可以拉伸和/或缩短或使一组元素彼此偏移。偏移和捕捉调整器始终使用此单向方法。
  • 相互之间 ：ToEachOther.png两个类别的构件都受到了影响。使用此方法可以将两组元素彼此拉伸和/或缩减。

有关详细信息和示例，请参见以下各节：

调整器类型和选项

调整规则示例
