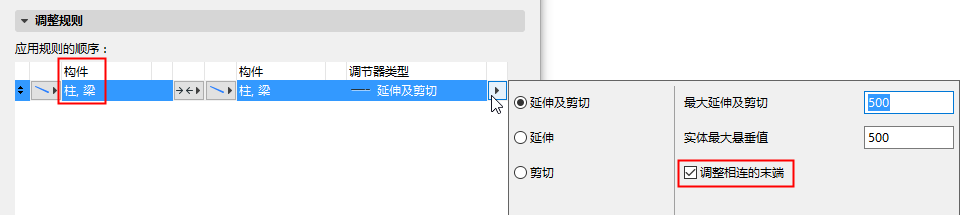

调整相连的末端

使用“拉伸”，“缩短”或“捕捉”在调整1D构件时可用。

如果当前调整规则导致出现新节点：此选项启用进一步的调整，将新创建的连接节点考虑在内。

• 将在每个新节点上对连接的1D构件进行其他调整。
• 这些额外调整沿1D构件的本地x轴进行。
• 1D构件的末端释放值基于这一个新的连接节点
• SAF中1D构件的起始点/终止点值基于这一个新的连接节点

例如：

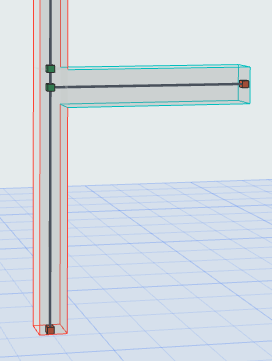

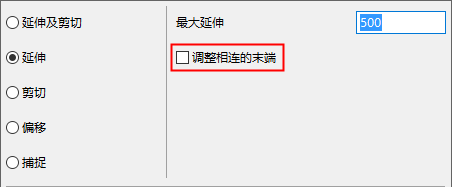

拉伸一个梁与柱相交，形成一个新的节点。“调整连接的节点”选项为关闭。

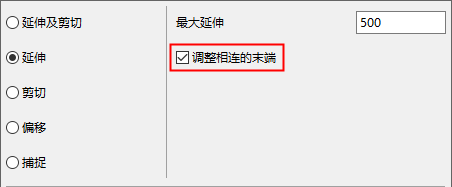

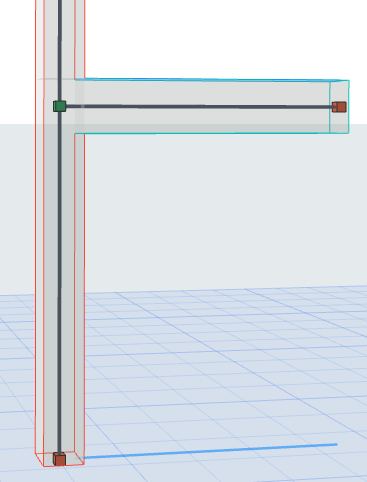

如果您打开“调整连接端”：新的连接节点将被进一步调整，与现有节点重合。
