偏移1D到1D

偏移总是在一个方向上发生（一个到另一个）：调整的构件将偏移到其目标构件；目标构件将保持不变。



偏移1D构件

偏移1D到1D




BeamOffset1.png   BeamOffset2.png

连接梁：偏移调整之前和之后

1D到1D的偏移选项

让我们以连接到柱的2个梁为例。每个梁具有不同的横截面，并以与柱不同的偏心度放置。

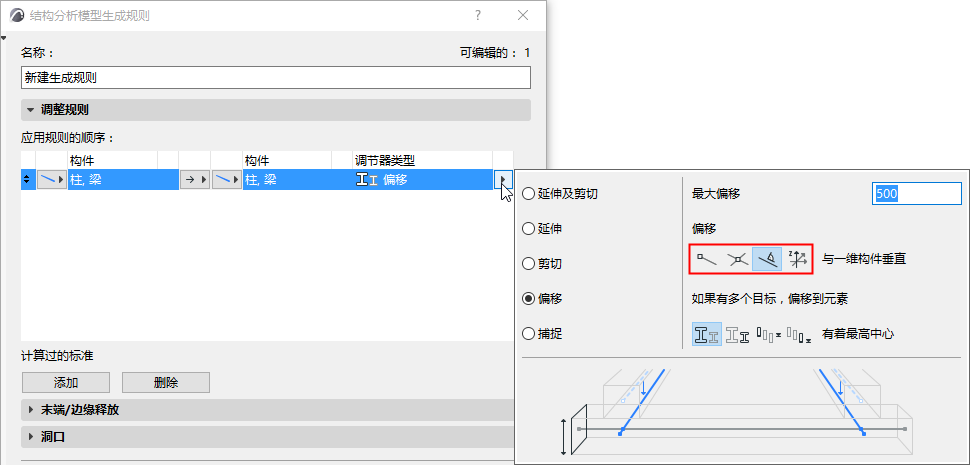

单击“偏移调整器类型”箭头，选择“1D偏移”的选项。

设置最大允许偏移距离。

从四个偏移逻辑选项中选择：



各选项的说明见下表。

偏移1D到1D



至1D构件的末端节点

  • 最高的中心


偏移1D到1D

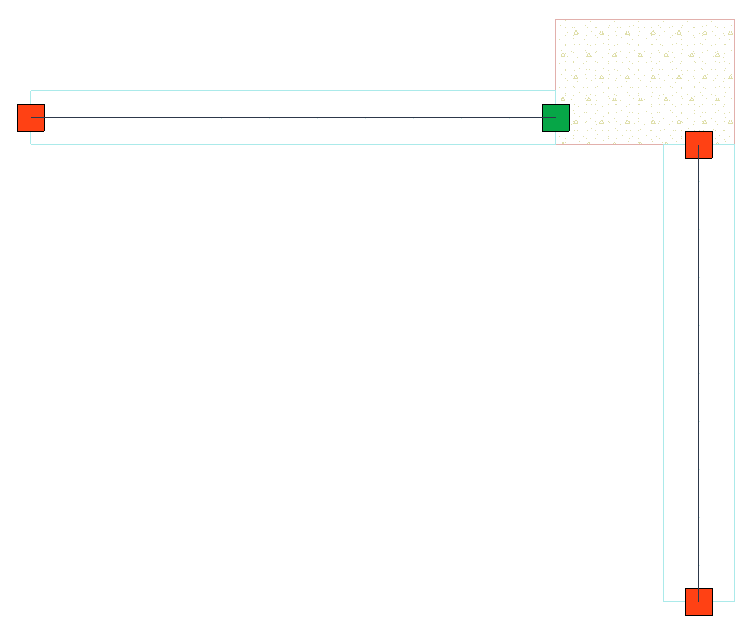

至1D构件的末端节点

  • 最低的中心


偏移1D到1D



至构件交叉



偏移1D到1D



与1D构件垂直

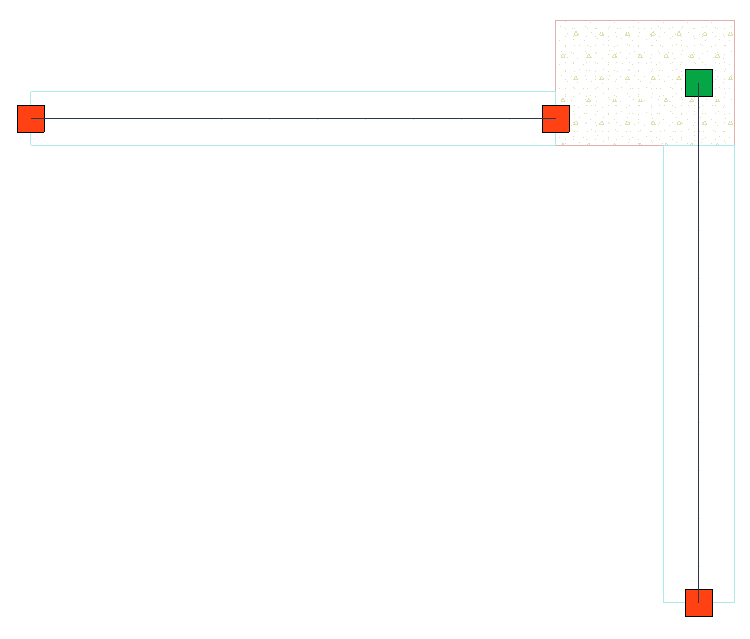

  • 最高的中心


偏移1D到1D

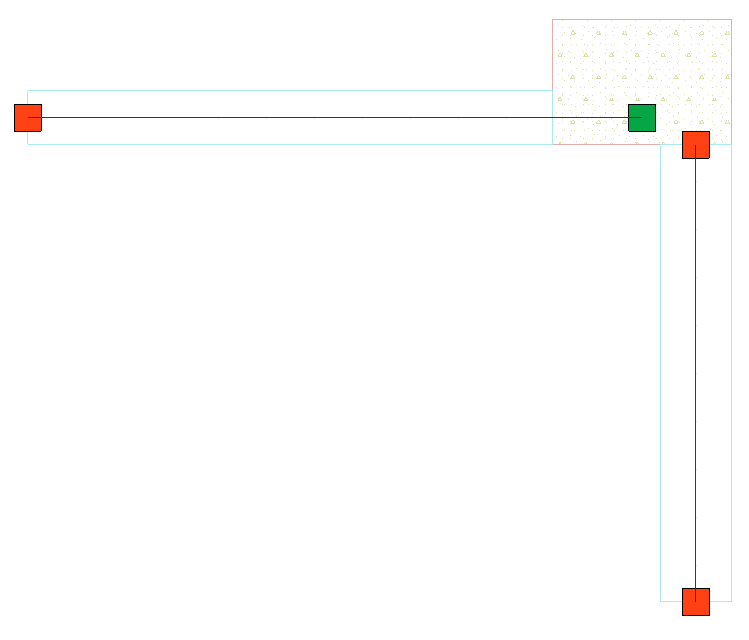

与1D构件垂直

  • 最低的中心


仅全局Z方向

如果1D构件应当仅在全局Z方向偏移，则勾选此复选框。其他方向的偏移将不适用。

参见有多个目标构件时的偏移选项。
