范例1：偏移梁到板

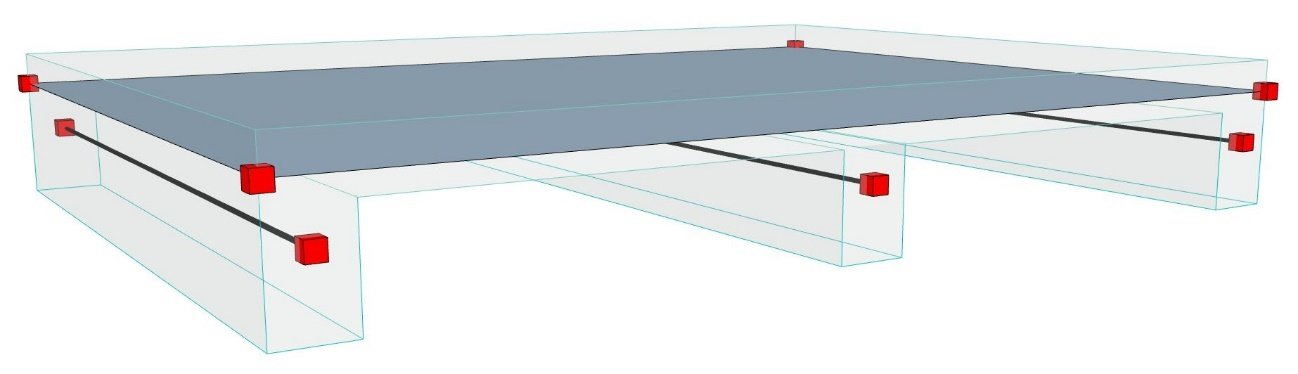

启动结构分析模型，我们看到梁的1D构件（轴）与板没有连接：缺少对结构分析非常必要的连续性。

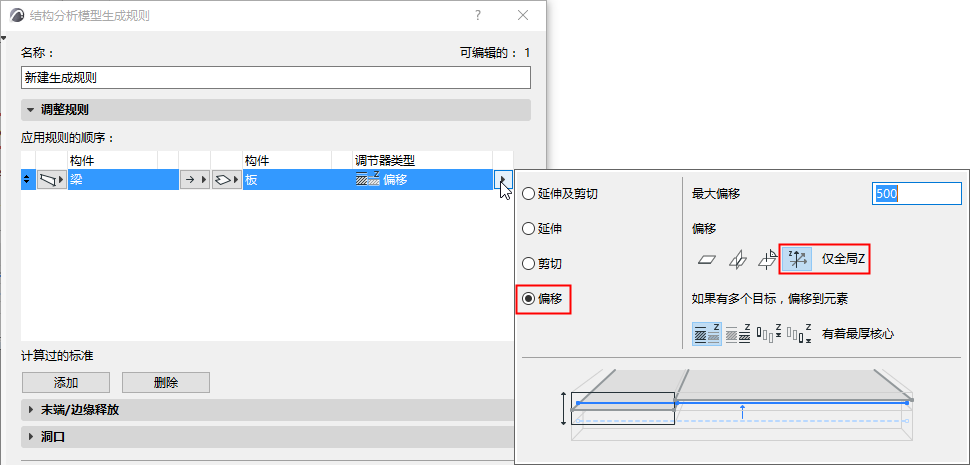

解决方案是生成将梁的轴偏移到板的规则。

  • 构件组1：梁
  • 构件组2板
  • 方法：一个到另一个（调整梁到板）
  • 调节器类型：偏移
  • 额外选项，包括最大允许偏移。

    在此例中，我们使用全局Z方向。

    注： 定义的公差为长度类型值：个性设置 > 工作单位中的长度单位可应用于此处。

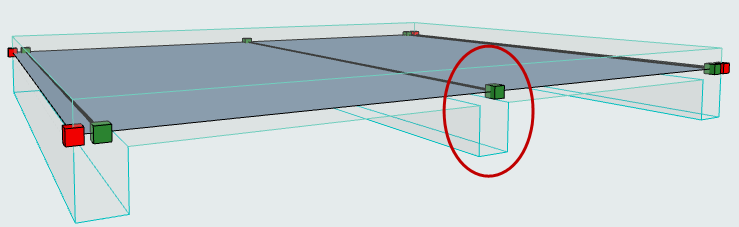

点击确认应用该规则。此时梁的轴被偏移到了板的平面（沿着Z轴的方向）。

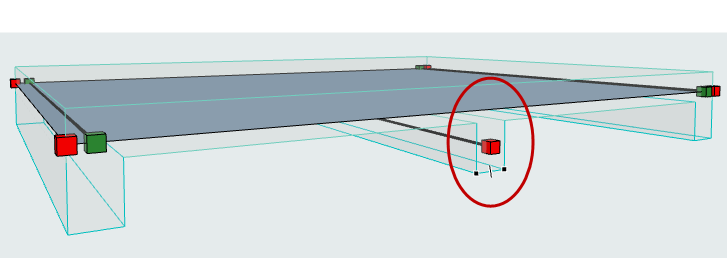

但是梁还有一个轴（中心梁）是保持在原位的。看起来这是一个错误。

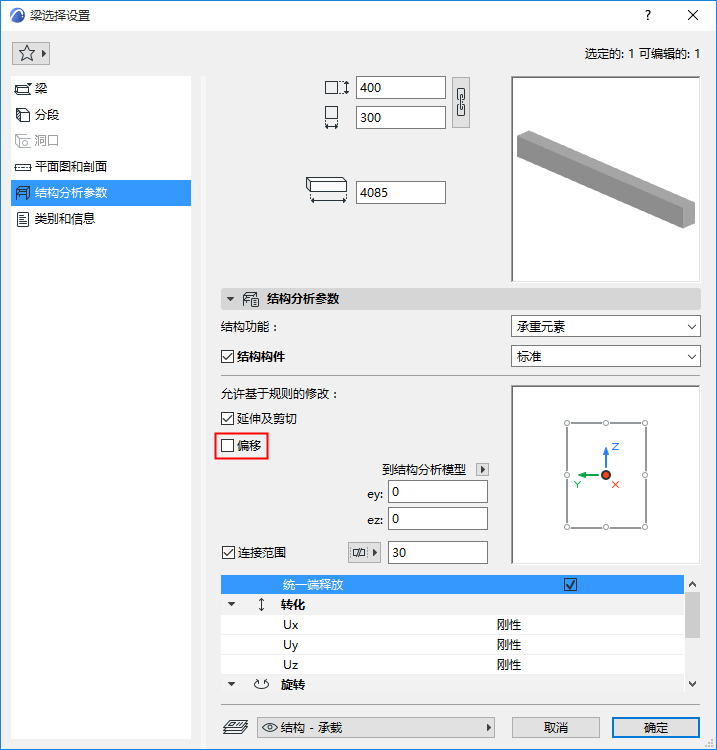

选择中心梁并检查其设置。此处，梁很明显没有参与到偏移规则，因为在元素层面的偏移设置（位于梁设置—结构分析参数面板）并未被勾选。



请通过以下步骤解决此问题：

  • 请勾选梁设置中的偏移复选框。
  • 点击确定关闭设置对话框。

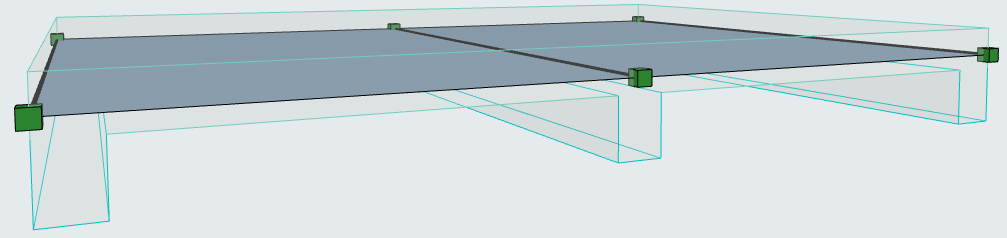

现在模型就会自动应用所定义的生成规则啦。现在梁的轴就会根据规则偏移了：



当前规则沿着Z轴方向将梁偏移到板。此模型的结构被认为是正确的。

您也许更倾向以下选项：梁的轴被偏移到板的边缘。

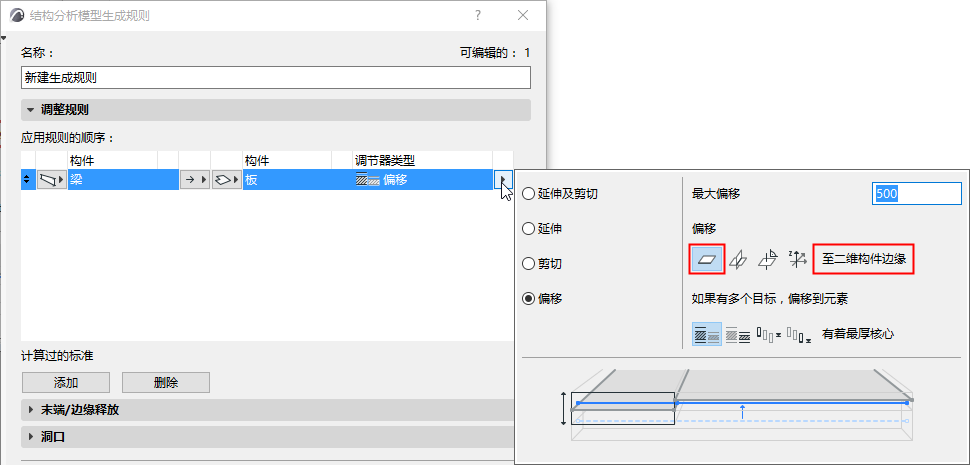

在生成规则中调整此选项：



点击确认应用该规则。

此时，两个边缘梁的轴被偏移到板平面的边缘（而不是如上例那样在竖直向上的方向，上例中的“全局Z轴偏移”复选框被选中）。

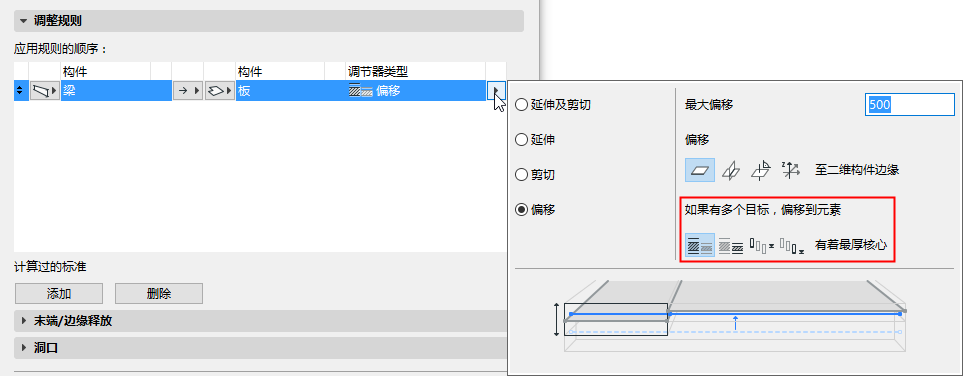

如果元素可以被偏移到多个目标元素，则请明确定义一个目标。

预览图形有助于您理解每个选项：



参见有多个目标构件时的偏移选项。
