范例2：拉伸梁到柱

为了解释这个调节器类型，我们使用一个由柱，梁和对角线支撑的常见钢结构举例：

我们看到梁的1D构件和柱没有连接：缺少对结构分析非常必要的连续性。

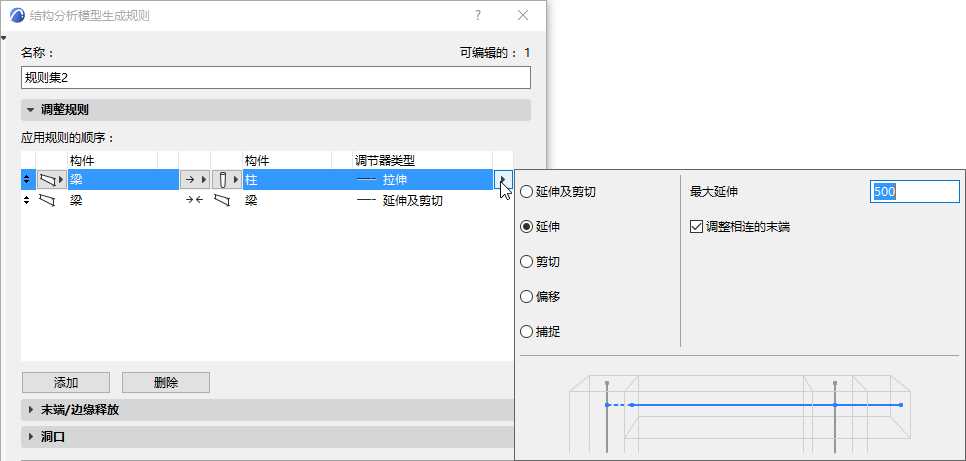

解决方案是生成将梁的轴拉伸到柱的规则。

• 构件组1：梁
• 构件组2柱
• 方法：一个到另一个（将“梁”拉伸到“柱”，但保持“柱”不变）。
• 调节器类型：拉伸
• 拉伸的额外选项：允许的最大拉伸
  注： 定义的公差为长度类型值：个性设置 > 工作单位中为长度设置的单位在此适用。

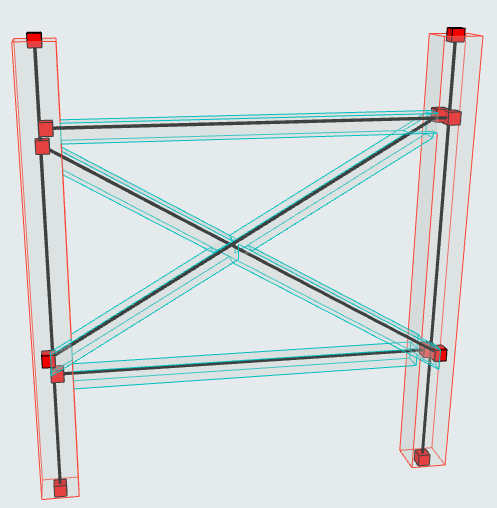

现在梁跟柱连上了，可斜撑依旧有问题。

见下一部分继续：范例3：捕捉。
