连接范围（拉伸中心以实现连接）

梁柱该选项将1D构件的中心长度沿其轴线虚拟拉伸。

虚拟拉伸中心的目的是使柱/梁的中心与其他元素连接。这样以来，调整规则（要求中心连接）就可以生效了。

对于一些在末端处包含中心间隙（例如，为了给保温层和其他细节留出空间）的预制元素是很有用的。连接范围即虚拟拉伸核心去填充这些间隙。

重要须知:

• 元素中心的长度只是虚拟拉伸：即不会对物理模型的元素产生任何影响，也不会拉伸1D构件。
• 在结构分析模型上运行模型检查时，额外的连接范围也被包含在其中。若连接范围允许结构连接，则模型检查会将各元素视作在结构分析模型中连续的元素。
• 仅当在柱或梁设置中也勾选了“拉伸和剪切”和/或“偏移”复选框时，才可以向元素添加额外的“连接范围”。

在梁或柱的设置中：

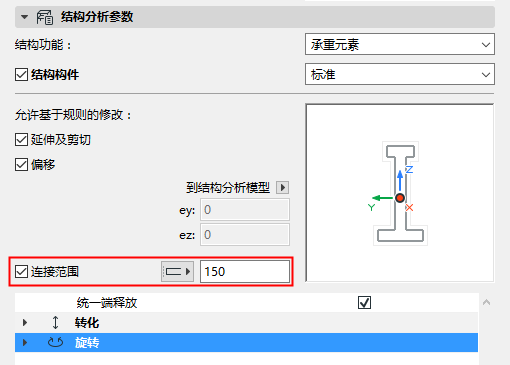

1. 勾选“连接范围”选项。
2. 输入拉伸的长度。

   该值必须至少等于要连接的元素的核心之间的最短距离。

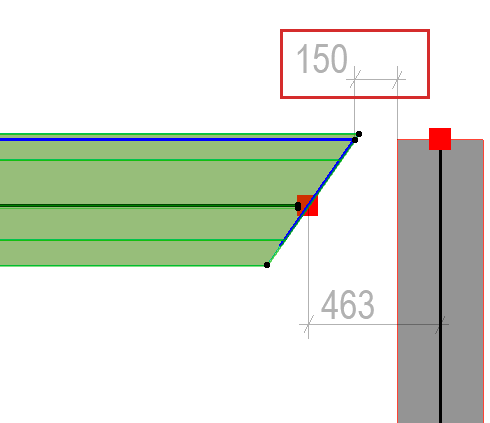

   在此示例中，我们要延伸的梁连接范围必须至少为150。

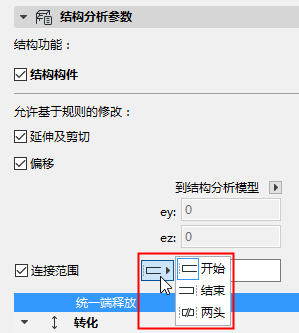

3. 选择“起始端”，“终止端”或者“两端”以定义拉伸哪边的末端。“两端”选项会添加拉伸长度至起止两端。

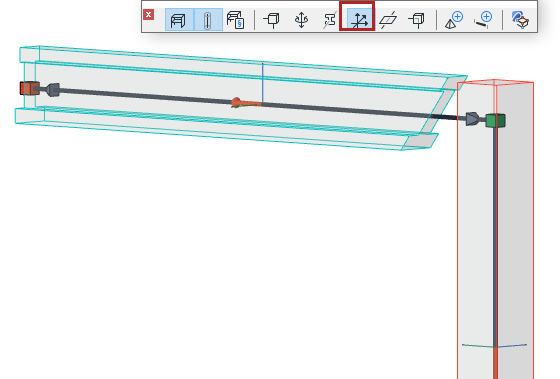

   注： 要查看起始或终止端，打开“显示本地坐标系”即可查看元素的方向箭头。

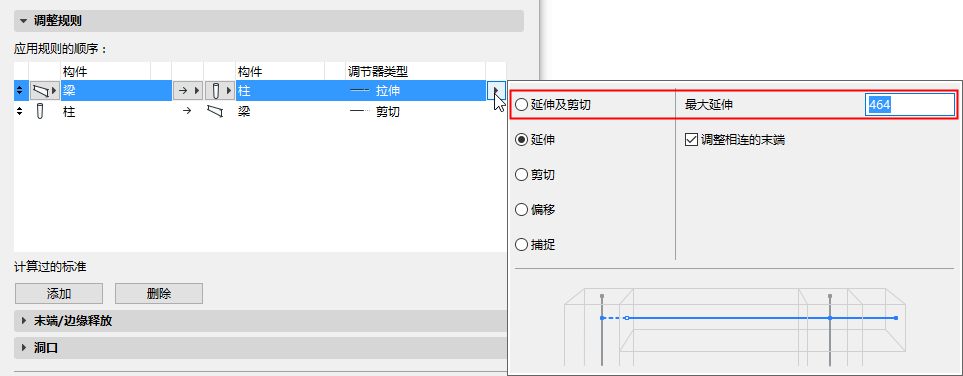

在调整规则中：

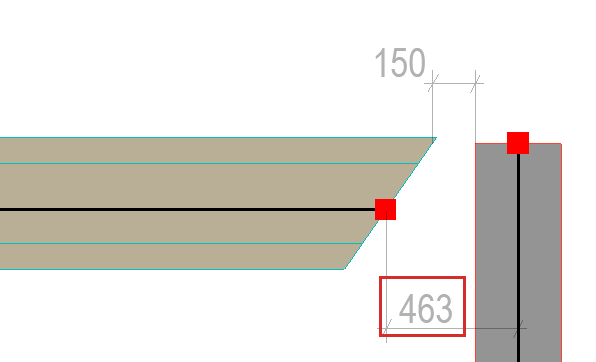

允许的最大拉伸长度必须超过要连接的结构轴之间的距离。此“最大拉伸”值将应用于“连接范围”的任一端或两端。

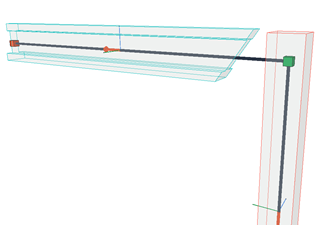

梁的“连接范围”设置可让“拉伸调整器”可以按照需要工作，并且连接1D构件。
