末端/边缘释放
您可以为结构分析模型中的每个1D和2D构件分别设置末端和边缘释放值。
平移（U）和旋转（Fi）值表示结构构件的端部或边缘在其局部坐标系的三个方向（x，y和z）上的力传递。
这些值不会影响物理模型，但对结构分析却十分关键。
末端/边缘释放控制键位于相应元素设置对话框以及信息框的结构分析参数面板。

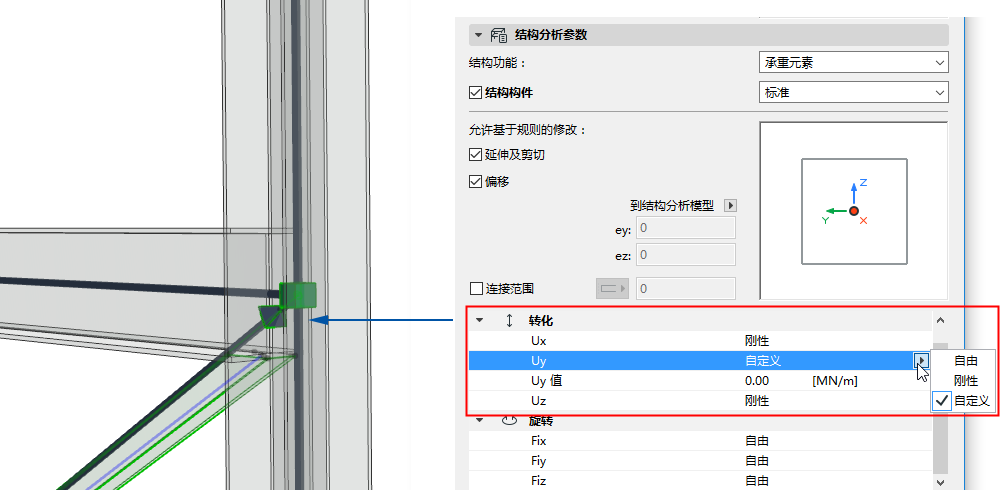

- 1D构件:为末端设置平移和旋转值（设置统一值或单独设置）。

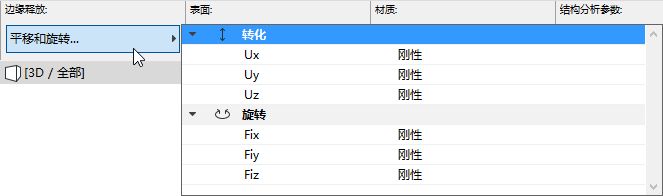

- 2D构件:为所有边缘设置转换和旋转值。
注意:
- 使用弹出式小面板为2D构件设置自定义边缘。参见为每个边缘设置自定义释放。
- 为了将释放值导出至SAF格式需进行以下步骤：在生成规则对话框，您可以应用“所有刚性”到所有未连接的 结构分析构件的末端，边缘和边缘分段
释放值：刚性，自由，自定义
所有释放都默认为刚性，您也可以为每个方向和组件设置可替代的值以实现固定的，铰链的以及滚轴类型的释放：
末端/边缘释放符号
打开末端/边缘释放切换键以显示您自定义的构件末端或边缘的释放符号。（所有末端和边缘被默认为刚性。）
全部刚性
如果构件的释放值都是刚性—默认值—则不会显示符号。
铰链释放

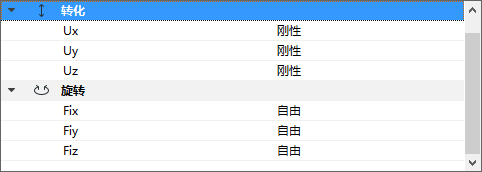

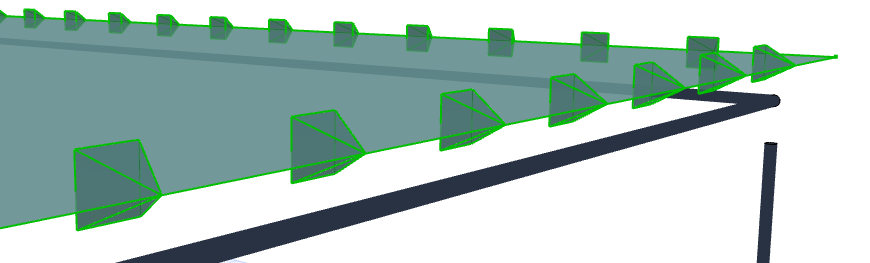

“铰链”或“铰支撑”释放的构件（平移都是刚性，旋转都是自由）：符号为一座金字塔
自定义释放

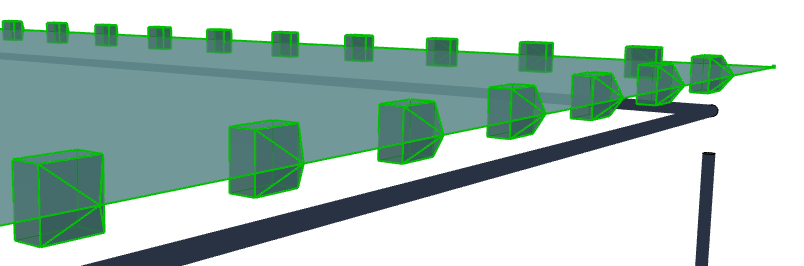

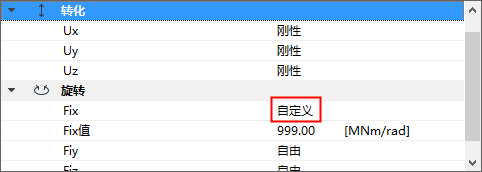

对于使用任意其他转换或旋转值的构件：符号是一座“房子”
末端/边缘释放颜色
在以下位置自定义颜色结构分析模型表达（个性设置） .
统一端释放

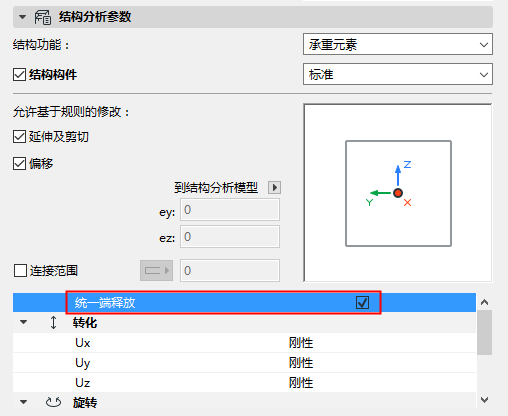

对于1D构件，勾选此框以为两端设置相同的值。否则，为每一段单独设置值。
为每个边缘设置自定义释放

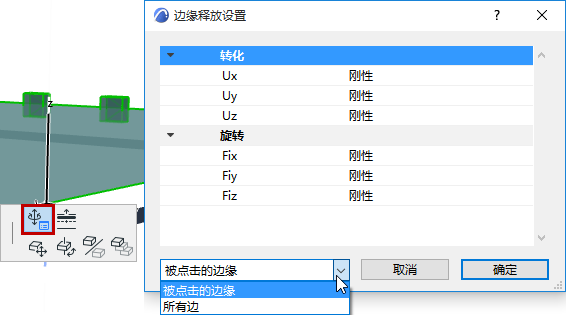

对于2D构件，您可以通过弹出式小面板自定义边缘释放设置：
