SAF导出中的梁/柱截面

一些柱或梁元素可以使用多个横截面和/或数个建筑材料：

• 多重分段梁或柱
• 锥形梁或柱
• 单个复杂截面，每个末端都有一个不同的截面修饰器

这样的柱或梁在结构分析模型中生成单个1D构件。然而，处理导出到SAF的横截面有以下两种方法：使用单一的替换截面，或导出所有的横截面。

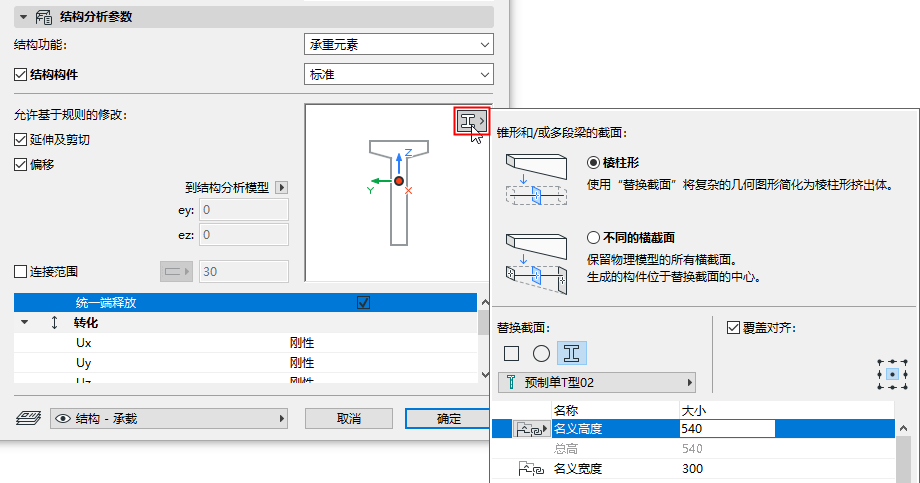

1. 转到梁或柱设置的结构分析参数面板。
2. 如果该元素具有多个横截面：那么替换截面的弹出小窗会出现在预览窗口中。





3. 选择如何导出横截面截面：
   • 棱柱形：导出单个替换截面来代表1D构件的横截面。(建议用于方案设计的早期阶段计算)
   • 不同的横截面：导出1D元素的所有横截面，保留物理模型的所有细节。(建议在需要精确计算的项目阶段使用）。

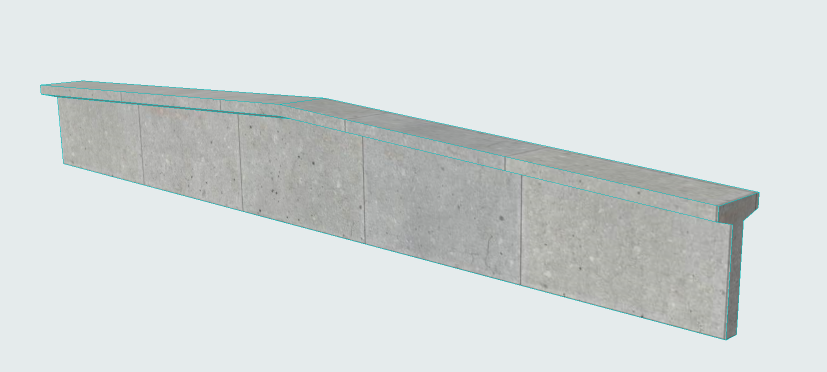

   图 1. Archicad中的初始物理模型

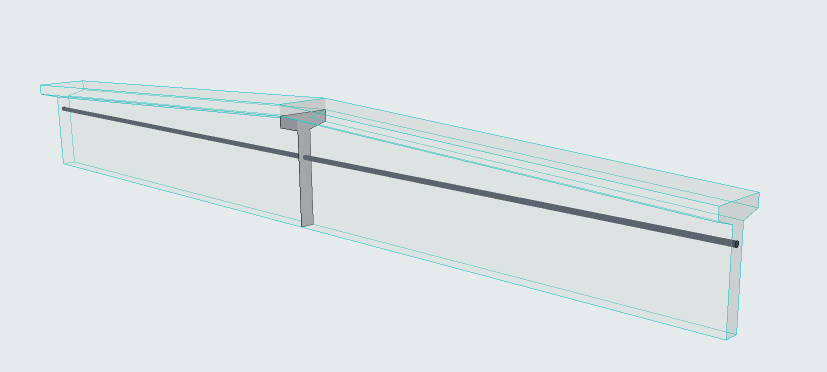

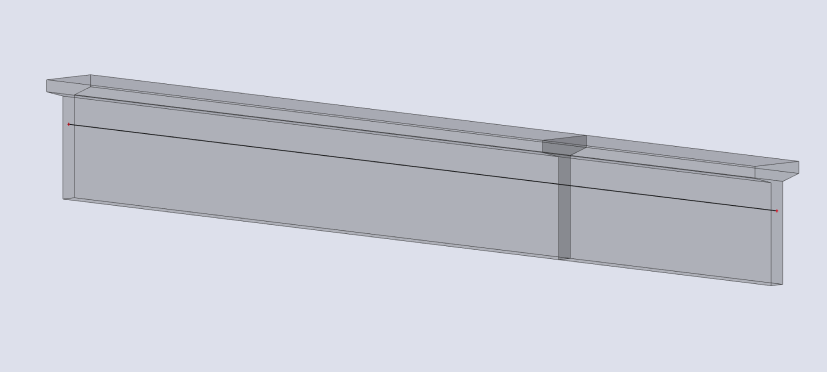

   棱柱形（使用单一替换截面导出）	分析软件中的棱柱形导出
   图 2. 不同的横截面（导出所有横截面）。	分析软件中的不同横截面

4. 为“替换截面”核心选择一个结构：矩形，圆形，或复杂截面

   复杂截面结构:

   • 选择一个截面并设置可编辑的参数（如果有的话）。该列表包括：
     • 可用于柱或梁的截面（如适用）
     • 至少包含一个核心组件的截面

       矩形或圆形结构：

   • 选择建筑材料和标注

覆盖替换截面的对齐

包含棱柱形选项。

默认情况下，替换截面的原点插入在构件的参考线中。

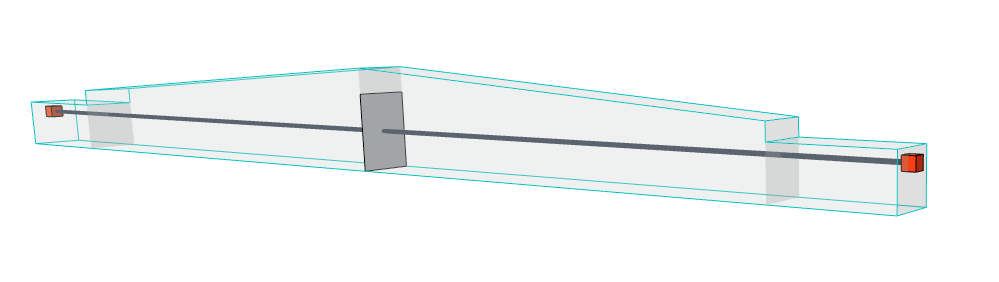

图 3. 替换截面的默认位置

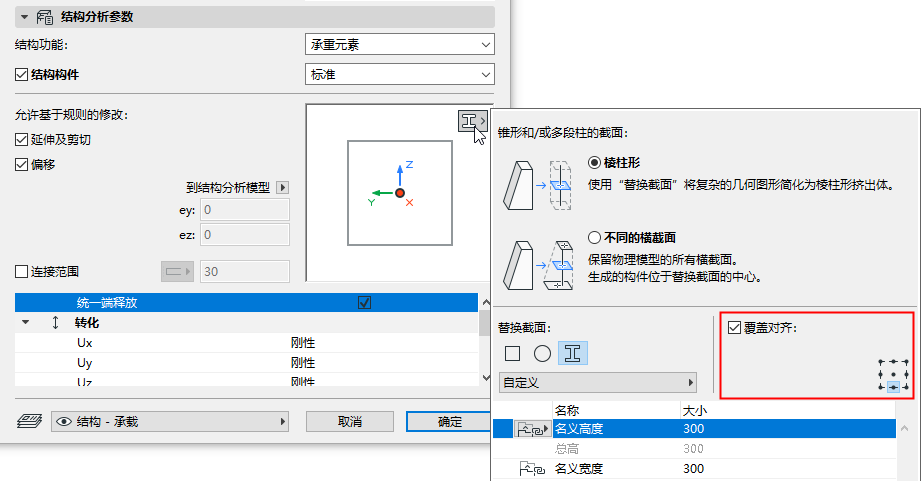

如果需要，请重新调整“截面原点”以更好地反映建筑结构模型。勾选覆盖对齐复选框，然后重新选择一个定位点：

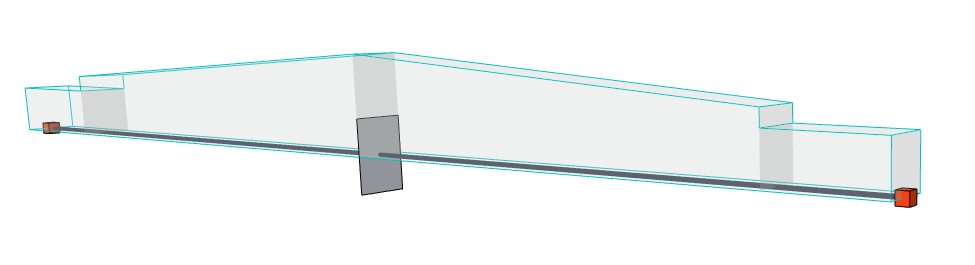

图 4. 覆盖替换截面的位置

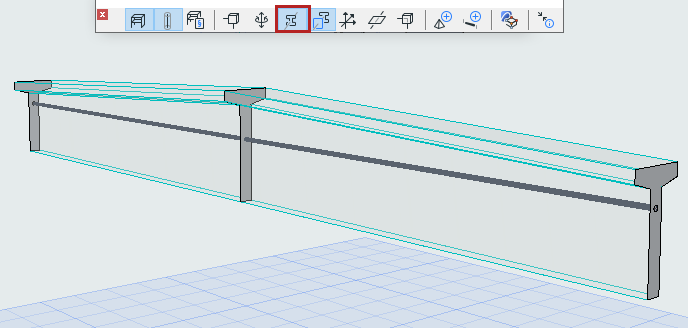

显示承重中心截面

打开此选项（在结构分析模型工具栏中）。

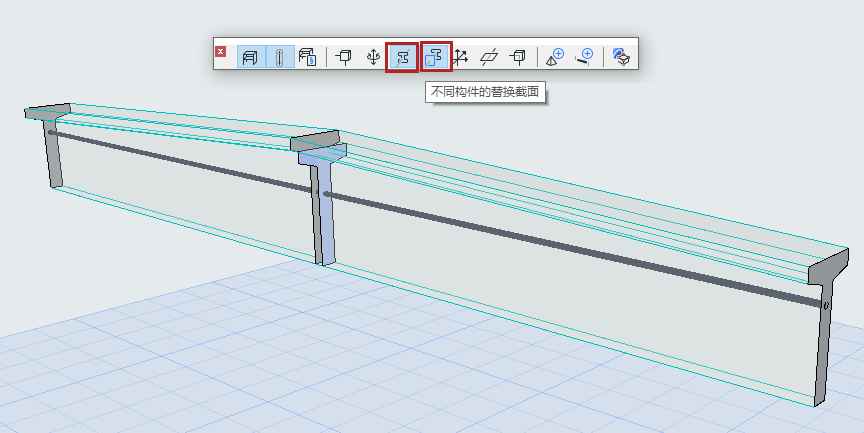

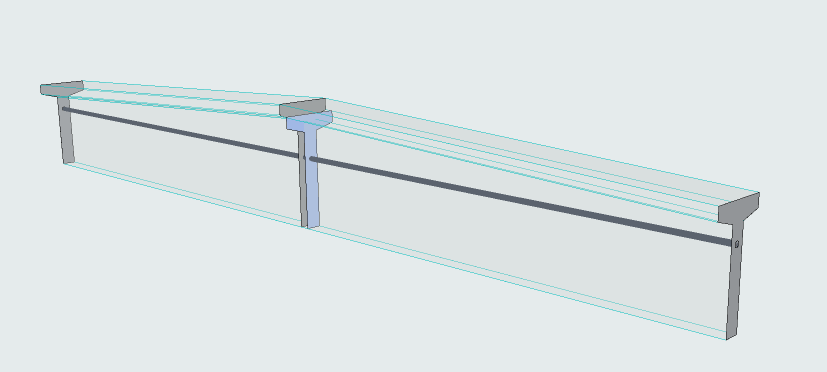

不同横截面的替换截面：1D构件的位置

对于不同的横截面，替换截面仅用于定位在中心生成1D构件。如要查看这个替换截面，请打开切换键。

(显示截面的切换开关也必须打开)。

使用这个显示选项，可以了解1D构件在不同横截面上的位置情况。
