Cineware基础设置：环境面板

使用该面板将您的渲染设置到一个特别的环境中：使用一个天空背景选项，加上天气和时间设置。位置数据取自项目位置设置：参见地点设置。

天空设置

从该弹出式窗口中，选择无、HDRI天空或物理天空。最常见的设置是物理天空。

物理天空

物理天空是整个星座，它包含了有属性的多个对象(阳光，天气，云，雾，彩虹，空气)。物理天空提供了背景图像和光照效果。它是“智能的”并且参数是互相联系的。

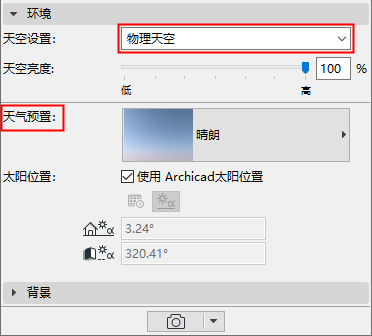

用选定的物理天空，点击天气预设弹出式窗口来选择一个已命名的一组天气参数，它合并了天空，空气，云，雾，彩虹和阳光。。



使用 Archicad太阳位置

勾选该复选框，根据Archicad太阳位置重设位置。使用这个功能来微调天气预设。

手动设置太阳位置

取消对Archicad太阳位置的勾选。

选择一个选项来设置太阳的位置：

HDRI 天空

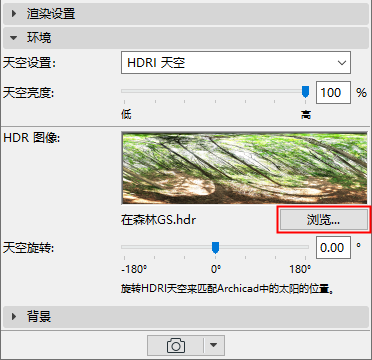

点击浏览来选择一个图像，它为渲染提供背景图片和环境光源。

  • 从图库中使用一个预定义图像 ([Himg] HDF 图像文件夹)，或创建您自己的。(如果您创建您自己的，您必须使用一个球型视图，否则它将扭曲。)

  • 一个HDRI图像提供了漫反射光和模糊的阴影(没有锐化的阴影)
  • HDRI天空设置程序不包括一个单独的太阳。为使用Archicad阳光的效果，确保基本设置面板上的阳光滑块是打开的。如果您增加光线平滑值，这也将增加阴影的清晰度。
  • 使用天空旋转滑块来旋转HDRI天空图像，以便它和3D模型的Archicad太阳位置相匹配。检查预览中的旋转。
    注： 阳光强度可在阳光设置对话框中确定，但将会被渲染设置（Basic）面板的光源部分设置覆盖（或关闭）。参见 光源 。

Archicad中阳光设置的注释

  • Archicad 太阳位置 可在3D投影设置对话框中进行设置。

    参见通过图示设置太阳和相机位置。

  • Archicad阳光强度可在阳光设置 中进行设置（在3D投影设置对话框和相机设置都可以设置）。

    参见阳光设置。

用HDRI使用更多复杂的阳光

  1. 关闭Archicad阳光 (在光源中，移动滑块至关闭)。
  2. 使用灯工具，将阳光对象放置到模型中。可以手动放置阳光对象，其参数比Archicad阳光的多并且更好的利用Cineware的功能。

注意，照片渲染面板的环境设置在3D模型上不体现，因此为了测量阳光对象的影响，当它在3D窗口中移动时，您必须在渲染面板预览中查看其影响。
