创建已渲染的图像

为创建一个3D窗口内容的渲染图像，服从渲染大小设置：

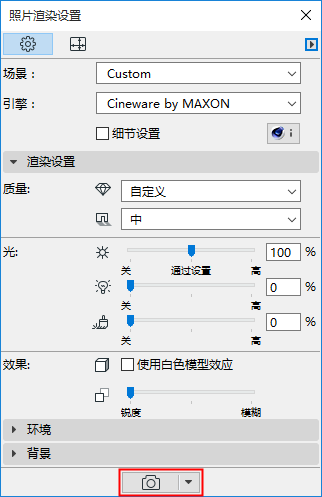

  • 点击照片渲染设置面板底部的渲染图标，或
  • 使用文档 > 创建的图像> 照片渲染

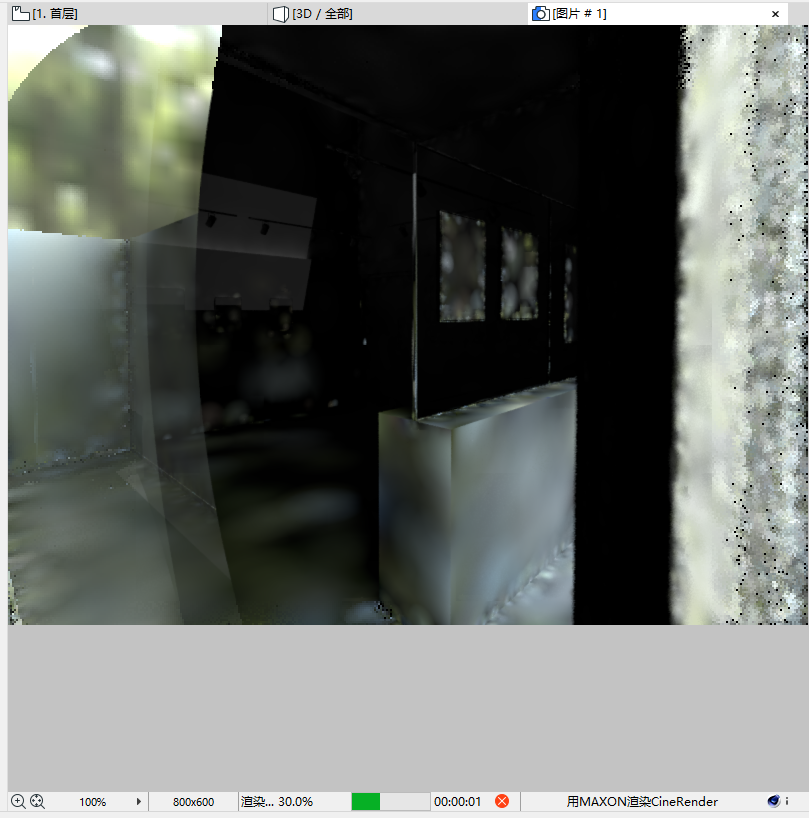

  • 出现图片窗口，使用进度条和停止按钮，随着渲染时间的反馈，加上常见的缩放和适应窗口的窗口控制项。.
  • 在标签栏，图片窗口标签显示背景渲染进程（仅Cineware）。复选标记表明该渲染完成（但尚未打开）。
    图 1. 渲染进行中
    图 2. 渲染完成，尚未查看

  • 如果需要，点击停止，或只关闭窗口来停止渲染。
    注： 渲染时间的变化取决于很多因素，包括渲染参数的大小和复杂性，以及硬件功能。

渲染选取框选项

通过在3D窗口中放置选取框，您可用附加方式来限制已渲染的模型。

注： 您必须使用2D选取框选项。它将总是假定一个矩形形状 (即使您画出自定义形状的选取框。

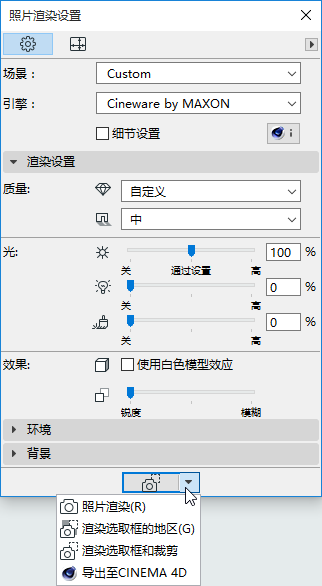

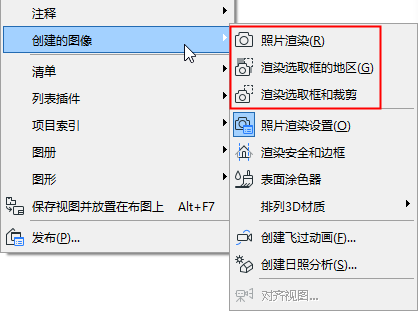

一旦您放置了选取框，两个渲染区域命令可供使用(在 文件 > 创建图像 菜单并且作为渲染面板中渲染按钮的弹出式选项)：

RenderMarquees.png     RenderingCommands.png

  • 渲染选取框和裁剪：借助一个放置的选取框，这是默认的渲染命令。该渲染和输出仅是选取框区域。
  • 渲染选取框的 Region：如果您只想渲染3D窗口的一小部分，使用该功能。它将渲染场景作为一个整体，但只有选取框区域被全部渲染；剩余的场景透明显示。

    这很有用，例如，如果您已经完全渲染了场景，但是修改或改正其一小部分，并且只需要重新渲染那部分。

对于任何一个选项，预览仅显示被选取框选定的区域。

注： 如果渲染安全框架模式为开 (见下文)，那么您的选取框将只影响属于渲染安全框架的范围。如果渲染安全框架模式为关，无论如何您将渲染选取框区域。

渲染安全边框

在文件 > 创建图像 > 渲染安全框架上打开该3D视图。

这是一个影响3D窗口的Archicad模式；它显示一个框架，该框架指示将被渲染的模型部分。

这可能不是显而易见的，因为输出受渲染设置中大小设置的影响。根据大小设置，您的模型将在渲染中被剪切掉。

参见设置大小。

渲染安全框架对此给您反馈，并且有机会调整大小参数。

注： 渲染安全框架设置为关，相当于Archicad版本17和较旧版本中的渲染设置。在这种情况下，3D窗口的完整内容 - 即使内容在屏幕上不可见 - 将被渲染，使用由渲染尺寸决定的尺寸。

该设置在3D中记录 (不论渲染安全框架是否被应用)，只有视图设置和3D可视化工具条上的面板



使用Cineware渲染的阶段

尽管Cineware引擎是Archicad中内置的，但它是一个插件，是一个单独的程序组件。渲染过程包括Archicad模型和引擎之间的数据交换，在下列步骤中：

  1. 转换3D模型。它发生在Archicad中；这进行的很快，但在此期间，您不能继续在Archicad中工作。在这个间歇中间，在每个单独的进度窗口中您屏幕的右上角，以及在渲染窗口中，将看到“准备”标签。
  2. 模型被发送到Cineware引擎。这只需要几秒钟。为优化过程，只有这些在最后一次渲染之后发生的修改被发送。
  3. 渲染计算在处理之中。在此期间，您可以继续在Archicad中工作。

    同时:

    • 计算全局照明 (如果适用)。当场景中的照明被计算时，您可以在图片中取样来识别该阶段。
    • 渲染本身的发生，通过由内而外正方形展现的图像以循环的方式来识别。注意，正方形的数量相当于您电脑中核的数量(核越多将导致更快的渲染)
    • 最后，计算后期效果 (如果适用)。
  4. 渲染图片被送回 - 这是一个不间断的过程，您可以在图片窗口中看到进度。

导出到Cinema 4D

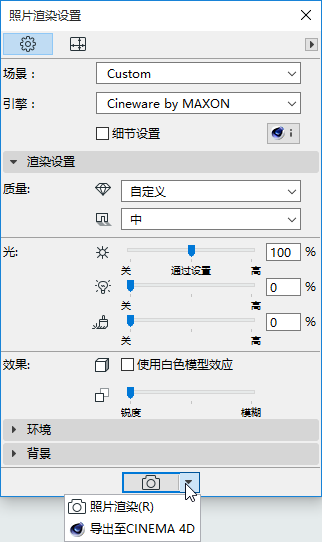

Archicad中的Cineware引擎不支持多通道或网络渲染功能。如果您想使用附加的Cinema4D功能在您的模型中继续工作，从照片渲染面板的渲染弹出式按钮中使用导出Cinema 4D命令。这将导出您的模型，表面和渲染设置。



但是，为改进图像的后期处理，可以用每通道32位的颜色深度把模型保存为某些图像文件格式 (例如 TIF)。

注： 如果使用渲染区域&修剪命令创建模型图片，使用每通道仅8位创建图像的颜色深度功能不可用。

由Cineware引擎处理的 限制轴测3D视图

Archicad中下列轴侧视图不由Cineware引擎支持：

  • 单一轴测
  • 自定义轴测 (如果Z轴不垂直，或如果x-y轴线已经被扭曲)

    参见平行线投影设置。

如果您使用照片渲染环境中的这种3D视图工作，您将会留意到问题和解决它的选项：

在预览窗口中：

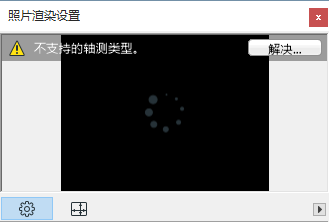

预览窗口将显示警告通知：

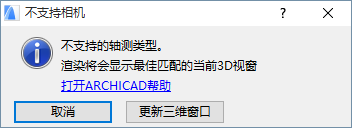

点击 解决 来提出进一步的信息：



使用一个 “最佳匹配”来产生预览，即, 根据需要，视图轴线将被修改来实现一个Cineware引擎能够处理的轴测投影。

这里有两个选项：

  • 点击取消 继续进行 - 预览和3D视图将不会完全相同，因为预览显示一个“最佳配置”。
  • 点击 更新3D窗口来修改3D视图来匹配照片渲染预览中的视图。

在最终渲染其间

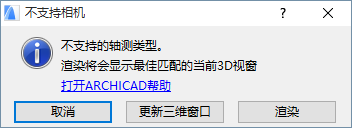

以下对话框出现：



选择下列选项之一：

  • 点击渲染 继续渲染过程。Cineware将使用一个“最佳匹配”创建一个渲染，即，根据需要，视图轴线将被修改来实现一个Cineware引擎能够处理的轴测投影。因此，最终渲染将相当于预览，但是3D窗口不变。
  • 点击 更新3D窗口来修改3D视图来匹配照片渲染预览中的视图。(如果您不满意此修改视图，您可以根据需要调整它。)渲染将不会发生，直到您再次使用照片渲染命令。
  • 点击 取消 结束没有渲染的过程。
