使用IFC项目管理器的分配

创建新的分配关系

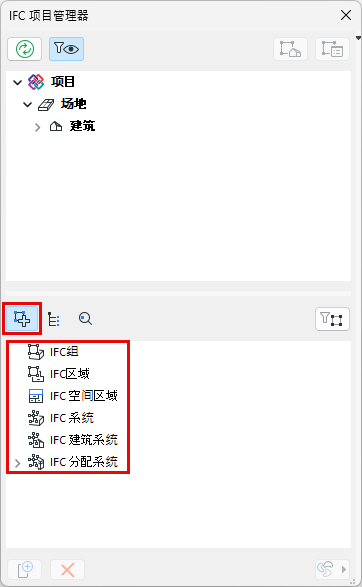

1. 通过点击分配图标切换到分配视图模式。（见上图）

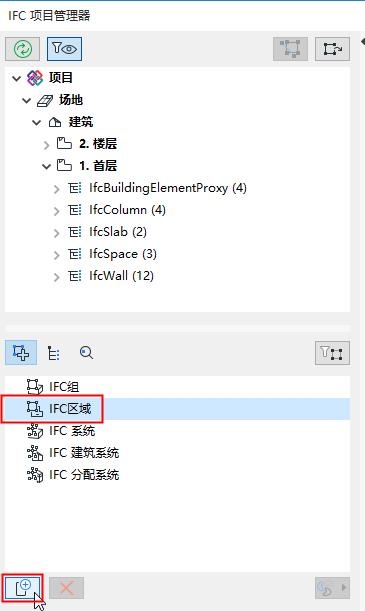

2. 单击选中某个分配类型（如IFC区域）
3. 点击窗口底部的“新建”按钮。





   因此：

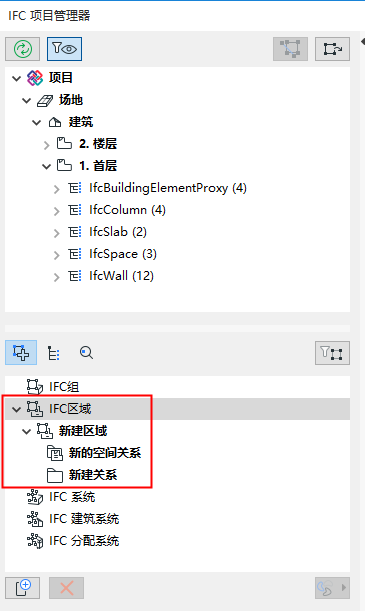

   • 选定的分配类型会 新建分配 （如新建区域）。
   • 新建关系 文件夹会在新的分配内创建。现在可添加相关IFC实体至该文件夹。
   • 新建空间关系节点同样会在新的分配中创建。（不适用于IFC组）。可添加相关空间实体至该节点。





4. 从上方的IFC实体树状图中拖动相关项目至新建关系文件夹及/或空间关系节点。
   提示： 按住Shift并单击以进行多选，然后按图标抓取实体以拖动它们。

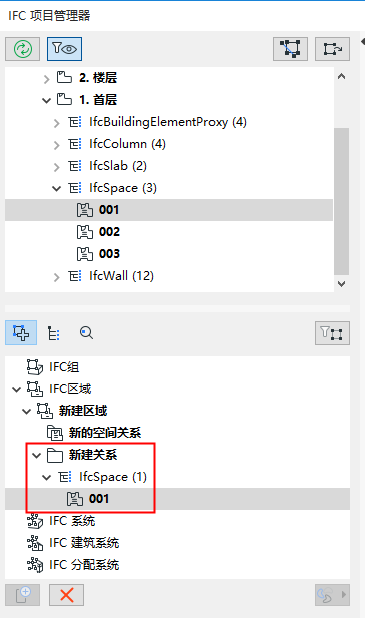

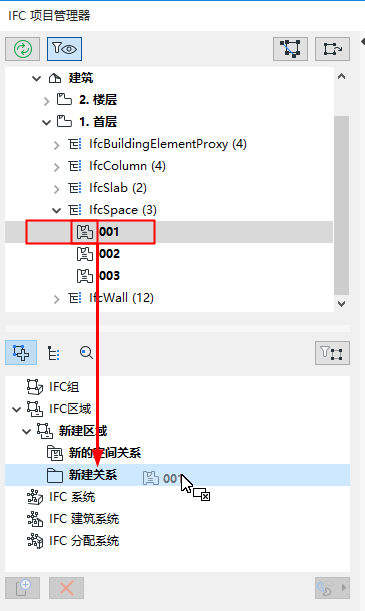

   单击和拖动IFC实体至新建关系文件夹

   参见分配的例子。

可添加实体为？

关系文件夹：可添加至关系文件夹的实体基于分配类型：

• IFC组：拖动任何项目元素至此处以创建逻辑组
• IFC区域：拖动 IfcSpace元素至此
• IFC 空间区域:将任意元素拖动到此处以将其添加到“空间关系”文件夹
• IFC 系统：拖动IFC空间类型（IfcSite, IfcBuilding、 IfcBuildingStorey和IfcSpace）及任何与之相关的元素
• IFC 建筑系统：拖动相关建筑元素至此。可能的项目：IfcBuildingElement, IfcFurnishingElement, IfcElementAssembly, IfcTransportElement
• IFC 分配系统：拖动MEP元素 （IfcDistributionElement及/或子元素） 至此。

空间关系：空间IFC元素（场地、建筑、楼层、区域）可被添加至 空间关系节点。

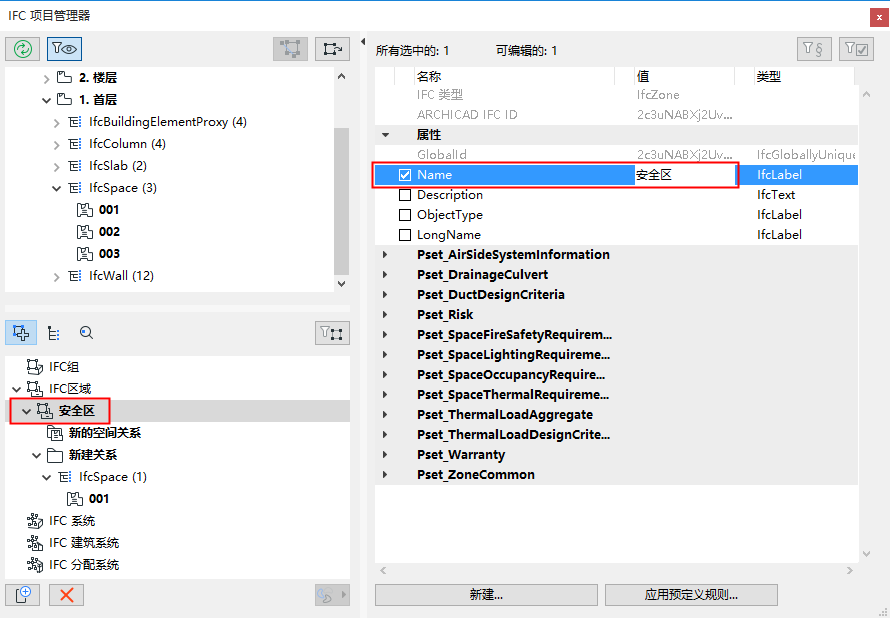

重命名分配项目

使用对话框右侧的名字属性字段来重命名任何新建项目。

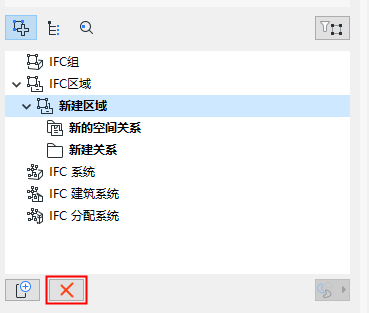

删除分配或实体

选中并单击“删除”（红色X）按钮以删除任何关系实体或分配。

管理分配层次

• 在特定的分配类型内，在不同的关系文件夹间拖动和放置实体。
• 定义新的层次：选择现有分配或分配类型项目并单击“新建”以定义子项目。如此便可以在分配类型中创建多级层次结构。
• 拖动时，按住Ctrl/Alt可复制项目
• 为将一个子分配移入母分配，选择它并将它拖到对话框之外；它将在层次结构中作为母分配重新出现

分配的例子

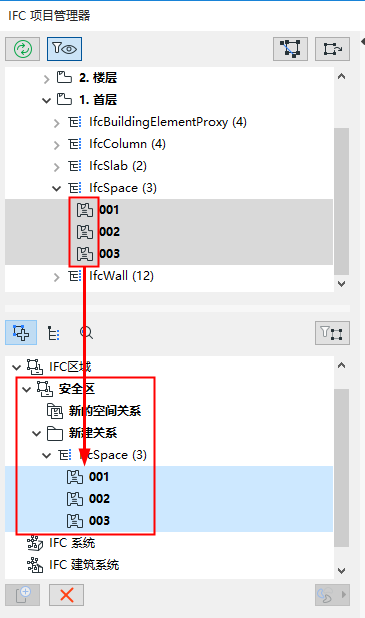

• 创建一个名为“安全区域”的IfcZone，项目中所有有安全功能的IfcSpaces都可以组合到一起。

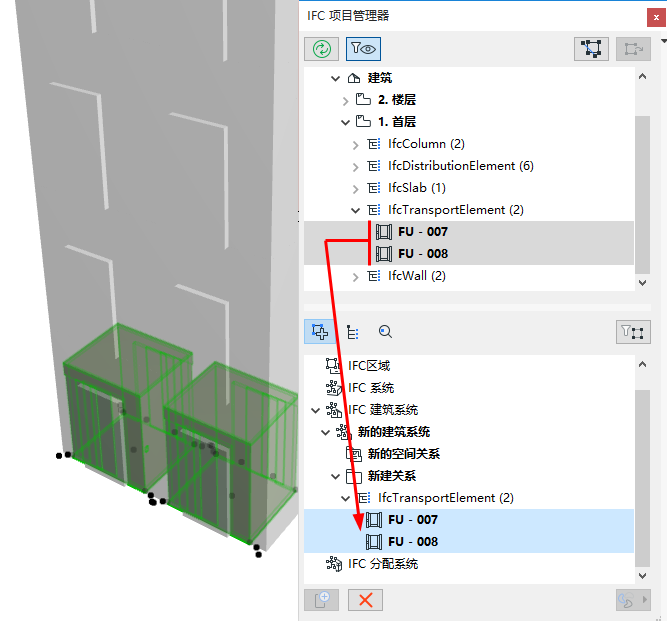

• 垂直循环系统中的分组电梯为机械系统中的子系统。





MEP元素 ：自动分配至IFC分布系统

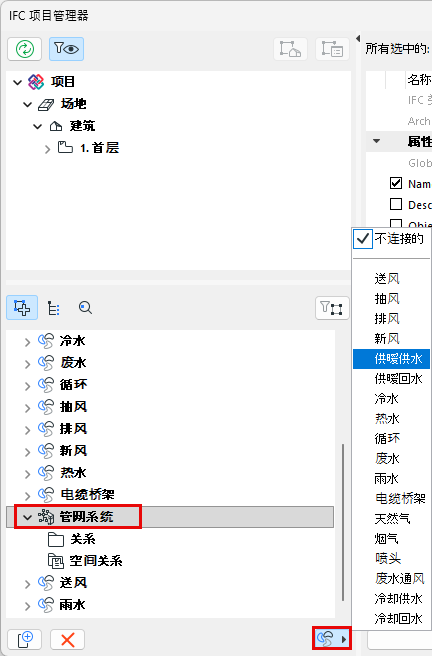

MEP 元素可以自动添加到对应的IFC 分配系统分配中，对应于每个元素的 MEP 系统。例如：

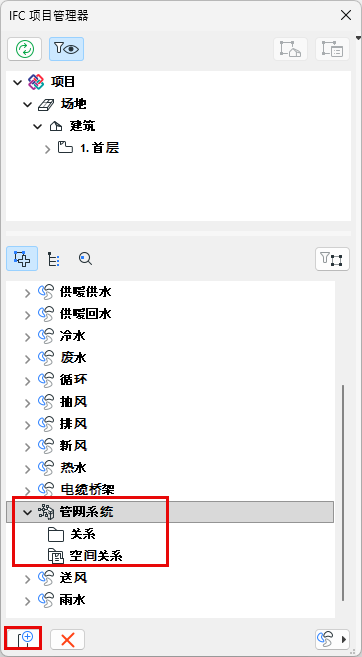

1. 在IFC分布系统分配类型：单击新建按钮来新创建空的IFC分布系统。





2. 选中该新的分布系统，并单击右边的MEP图标（分配列表下方）。





3. 从弹出菜单中选择所需的MEP系统（例如室外空气）。分布系统对应会被重命名。

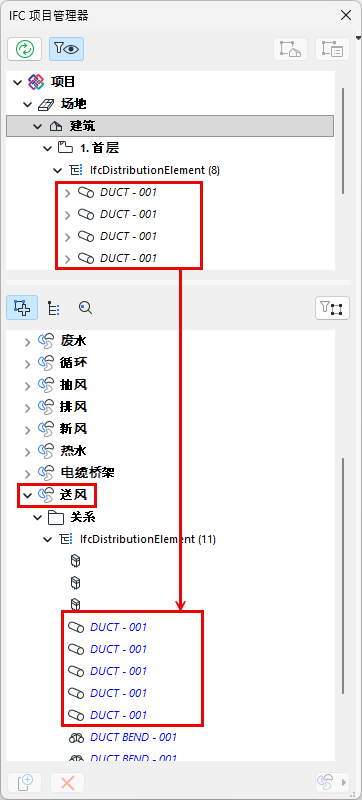

4. 隶属该MEP系统（例如室外空气）的所有元素会自动从树状图中添加到“新建关系”文件夹中。
   注： 也可手动将其它分布元素添加至该文件夹。





若要从 IFC 分配系统中删除 MEP 系统元素，请选择该分配系统项（例如室外空气），然后从“MEP 系统”弹出菜单中选择“断开连接”。
