IFC空间区域分配

IfcSpatialZone 实体用于出于功能、结构或组织管理目的，将空间分组或定义特定区域，例如热工分区、照明分区或施工分区。与基本组不同，IfcSpatialZone 可以拥有自己独立的三维形状和空间位置。（请参阅以下网址的描述：buildingsmart.org

基于 IFC4 和 IFC4x3 的 Archicad 工作流支持此功能。

  1. 使用“变形体”或“空间”工具为您的空间元素建模。
  2. 将元素做分类，例如“空间区域”。（如果您的系统不包含此类分类，请创建一个新的分类。）
  3. 配置您的导出转换器：
    • 使用IFC4或IFC4x3架构

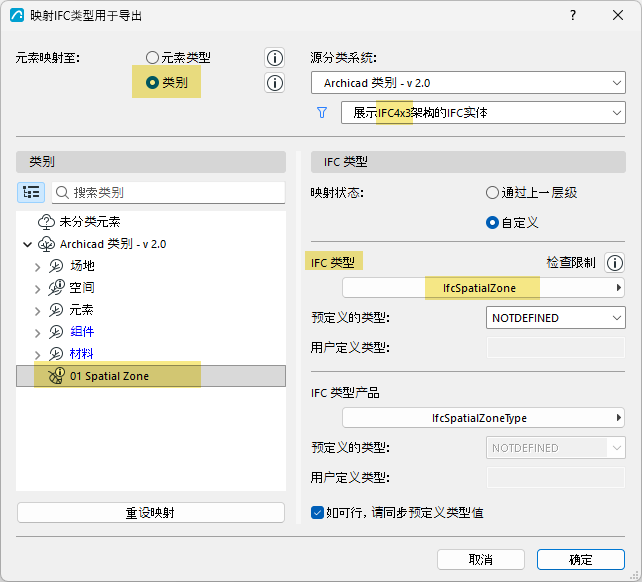

    • 打开“类型映射”，然后选择“映射用于导出的 IFC 类型”
    • 将您的“空间区域”分类映射为 IFC 类型 = IfcSpatialZone

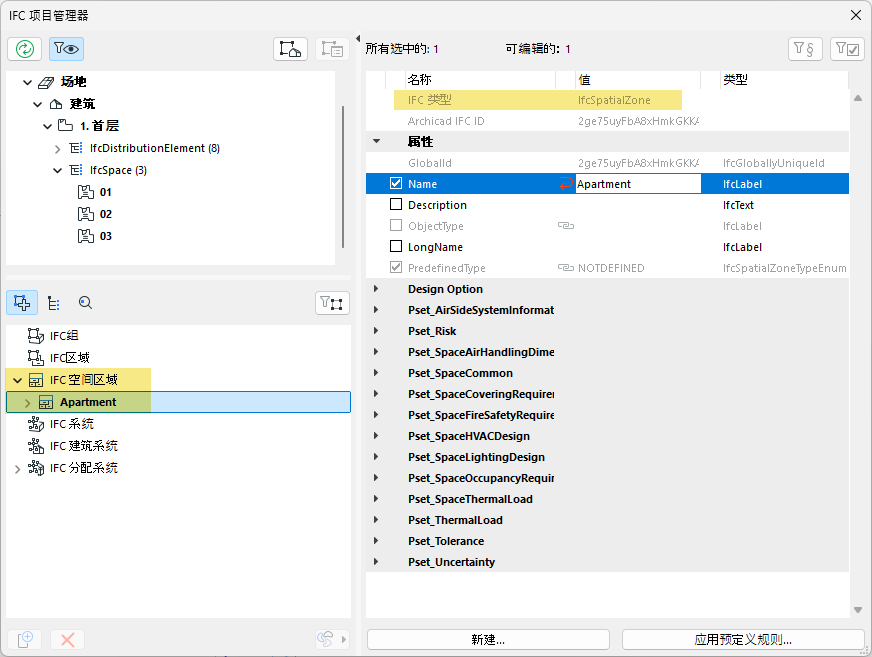

在“IFC 项目管理器”中：映射为 ifcSpatialZone 的元素将显示在 IFC 空间区域分配列表中。

在此示例中，表示整个公寓的区域被分类为空间区域。因此，该区域实体显示为IfcSpatialZone。
注： 与其他分配类型不同，您不能在IFC项目管理器中创建新的空间区域列表项。若要添加此类空间元素，您必须先对其进行建模（使用“空间”或“变形体”工具），然后使用“类型映射”将其分类映射为 IfcSpatialZone。

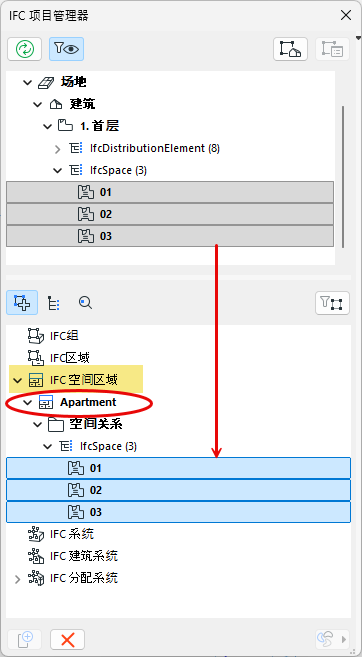

现在，您可以将常规空间或任何其他元素（例如对象、柱）拖入“空间关系”文件夹，从而将其分配给新定义并划分的“空间区域”。
