几何图形转换用于IFC导入

文件 > 互操作性 > IFC > IFC转换器

选择转换器以导入和打开几何转换预设。

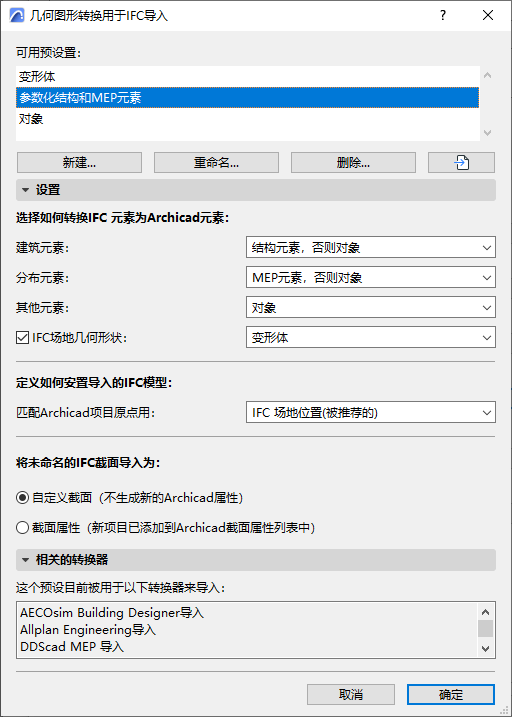

通过此对话框可定义导入IFC元素几何图形的转换规则。

建筑元素

转换到:

• 结构元素，否则对象
• 结构元素，否则变形体

  通过这些选项中的任何一个，子类型为Ifc建筑（Ifc墙、Ifc柱、Ifc梁等等）的IFC元素将被作为可编辑的元素导入（“结构元素”：墙、柱、梁等等。)

  导入元素转换为建筑元素的优势在于其可保持参数化特性，且程序功能（诸如自动交集运算）将对其生效。

  即使您选择了“结构元素”选项，某些元素也不可以格式被导入：如非拉伸（BREP几何图形）元素，或在Archicad 中没有对应的元素)。

  对于这类元素，您可以选择将它们转换为一个可编辑的变形体或一个对象（“要么是对象/要么是变形体”）。

• 变形体
• 对象
• 元素转换为变形体或对象确保完美的几何图形导入。
• 产生的变形体是可编辑的。
• 产生的对象将作为图库部件，其子类型将与IFC实体类型相匹配：例如，IfcColumn被转换为一个对象，将有一个子类型“柱”。

分布元素：

此选项可应用于领域为MEP的导入元素(IfcDistributionElement)。

这些元素可以被转换为以下三种结果中的一种:

• 变形体
• 对象
• 元素转换为变形体或对象确保完美的几何图形导入。
• 产生的变形体是可编辑的。
• 产生的对象将作为图库部件，其子类型将与IFC实体类型相匹配：例如，IfcColumn被转换为一个对象，将有一个子类型“柱”。
• MEP元素 ：此选项从项目的MEP元素生成参数MEP元素。即使您选择了此选项，IFC模型可能不包含足够的数据来生成参数，在这种情况下，将生成非参数化MEP设备元素，或- 如果是有限的数据 - 将生成对象。

其他元素：

此选项定义了如何转换既不是建筑元素，也不是分布元素的元素（如家具和交通元素）。

• 变形体
• 对象
• 元素转换为变形体或对象确保完美的几何图形导入。
• 产生的变形体是可编辑的。
• 产生的对象将作为图库部件，其子类型将与IFC实体类型相匹配：例如，IfcColumn被转换为一个对象，将有一个子类型“柱”。

IFC 场地几何

如果您想包含导入的IfcSite的几何图形，勾选该方框。.

定义转换的元素是否应该是可编辑的变形体或对象。（IfcSite几何图形无法转换为网格对象。）

定义如何安置导入的IFC模型：

匹配Archicad项目原点用：

• IFC场地位置（推荐）
• IFC 全局原点

导入未命名的IFC配置文件

选择如何处理导入的未命名IFC配置文件：

• 自定义配置文件（此选项不可用于在项目中创建任何新属性）
• 剖面属性（新的剖面属性将被添加至项目中）

几何图形转换注释

• 新创建的几何元素（生成变形体时）或图库部件（生成对象时）的数量将被控制在最低限度。
• 对象可以被放置在对象的嵌入图库中，否则另存到一个给出的链接图库中（ 见 IFC 本地个性设置 ）。
• 一些IFC模型可能包含带有特殊几何图形的元素，可以被转换为变形体，即使您选择变形体转换选项。这种情况下，Archicad 将生成对象，来获得完美的几何图形导入。
• 导入的IfcSpace元素将总是生成区域，也将总是保持被导入元素的初始的几何图形。
