导入用转换器（详细设置）

导入基于IFC的文件时，导入用IFC转换器为处理模型元素定义了规则。

关于这个主题的概述，参见IFC导入概述:确定IFC数据转换的方式。

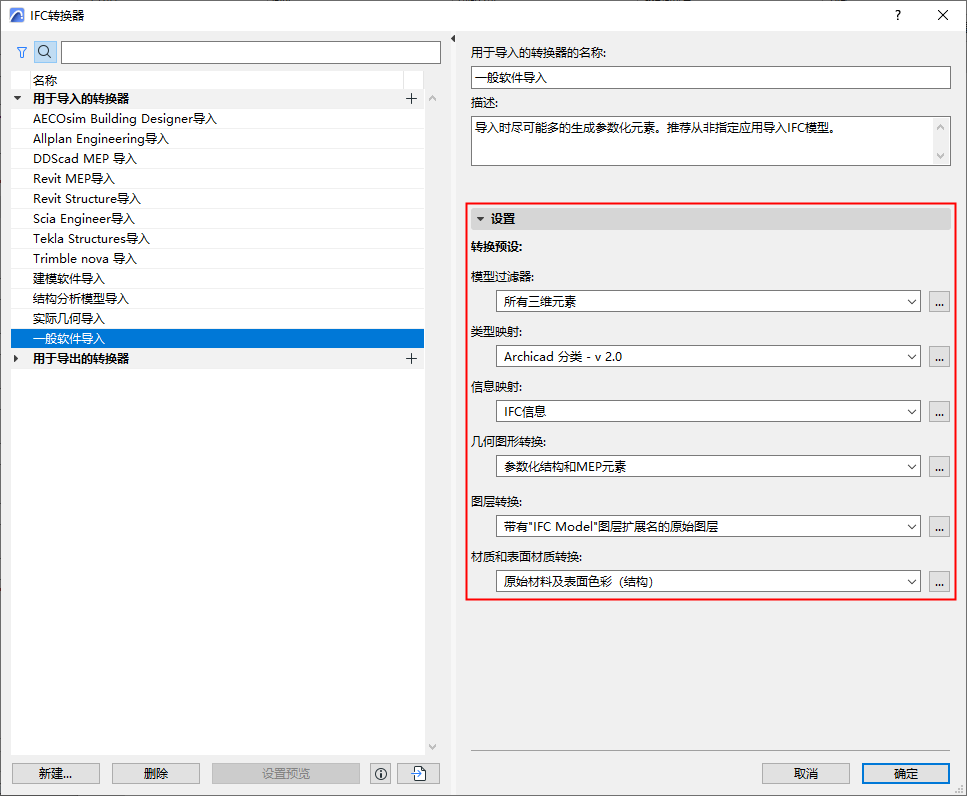

IFC转换器对话框 (文件 > 互操作性 > IFC > IFC 转换器) 允许您查看或修改转换器设置，或创建新的转换器。

从列表中选择导入用转换器 。

所选转换器的设置，被分为6个转换预设，在右侧显示。



使用转换预设

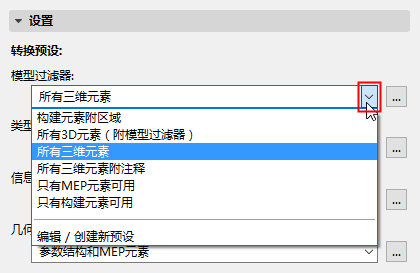

对于任何类别的转换预设，点击下拉列表以查看或选择不同的预设。如果此预设在给定的被用于导入用的IFC转换器中使用，预设名将告知您它是如果影响导入的IFC模型的。



按需要从此列表中选择一个不同的预设。

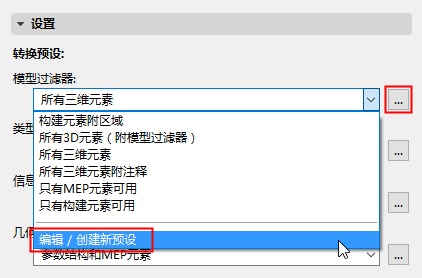

要调整设置或创建一个新的预设，选择编辑/创建新预设C，或点击预设右侧的三个按钮 。

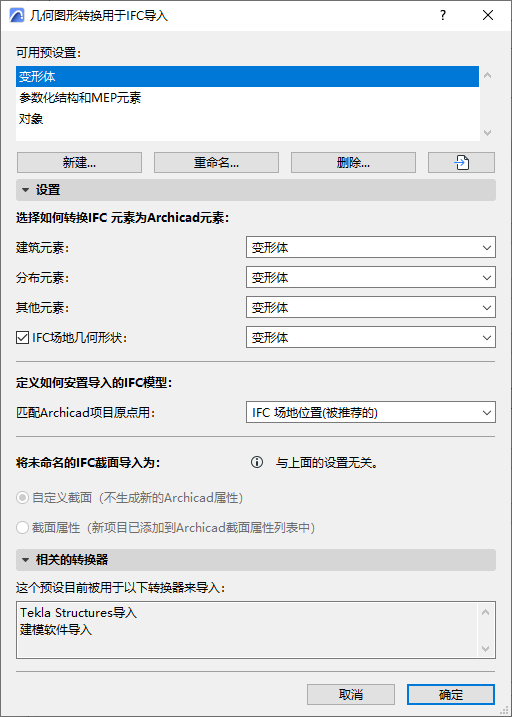

预设对话框打开（例如，IFC导入用的几何图形转换）。



针对每个IFC导入预设对话框，查看下列：

  • 此转换过程的可用预设 （例如，几何图形转换）
  • 设置 (在这里可以最为详细地定义导入，针对各种数据类型，如顶部当前选择的预设所定义)
  • 相关的转换器 (使用此预设的、所有当前定义的用于导入的IFC转换器)

以下部分将详细描述转换预设的每种类型的所有设置（导入用IFC转换器所使用的）。
