模型过滤器用于导出

文件 > 互操作性 > IFC > IFC转换器

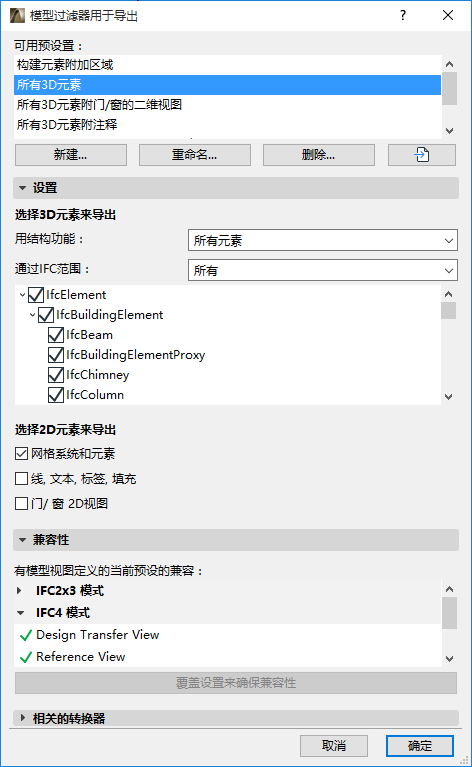

选择转换器以导出和打开模型过滤器预设。

选择3D元素来导出

此过滤器决定了哪些3D元素可被导出至IFC中。您可以按照元素的结构功能及/或IFC范围来完成过滤。

• 用结构功能：

  这对于以下设置的IFC范围过滤器来说是一种附件过滤。

  • 此过滤器考虑了元素的“结构功能”类别：承重或非承重。这是为在元素设置的类别与信息面板中的每个元素设置的。
  • “仅承重元素”意味着，这些被分类为“承重元素”的元素（加上Archicad区域）将导出到IFC。
  • “全部”包括模型的全部元素
  • “结构的”仅包括结构建筑元素
  • “MEP”仅包括机械元素（Ifc分布元素 ）。

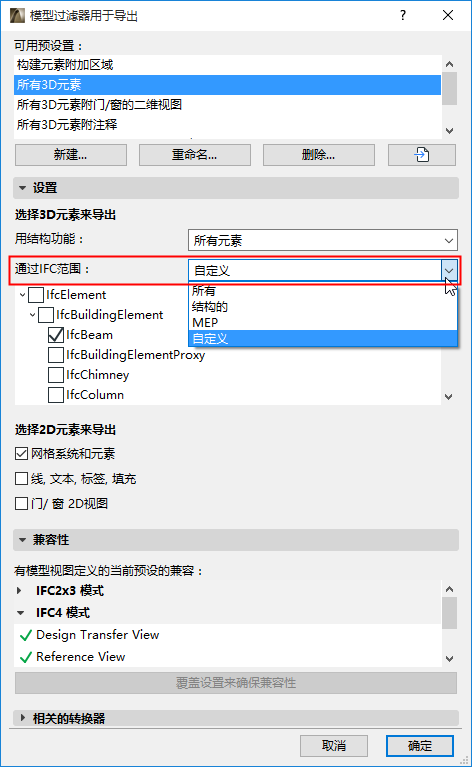

    在下述树状列表中查看关于每个域过滤器的确切成分。修改此过滤器将创建一个“自定义”过滤器。





• 通过IFC范围
  注： 元素的IFC范围取决于其类型映射预设。

选择2D元素来导出

• 轴网系统和元素:勾选此项以包括轴网元素和导出的文件中的轴网系统的轴网成员。

  轴网元素将在IFC结构中显示为Ifc轴网。

• 线, 文本, 标签, 填充：勾选此项以导出这些2D元素，以及所有标注类型。
• 2D元素将作为Ifc注释，在IFC结构中显示。
• 标注将被分解为线和文字，因为IFC2x3标准文档不包括标注元素。
• 在“IFC保存选项“中过滤“导出的元素”也将影响导出文件中对2D元素的包含 ：如果3D视图当前激活，仅当使用“整个项目”选项时可将此2D元素包括进来。(见 导出时过滤模型 。)
• IFC4参考视图不允许进行注释。要确保IFC4参考视图的兼容性，不要勾选此复选框。
• 门/窗 2D视图：勾选此项包括导出过程中的门和窗2D符号，除3D模型几何图形外。这是便利的，条件是接收人程序意识到这些数据并且可以正确显示，例如，门的洞口方向。
