导出时过滤模型

每个IFC转换器包含了过滤要被导出的元素的设置。

然而，您可以进一步调整导出过程中的导出元素设置。

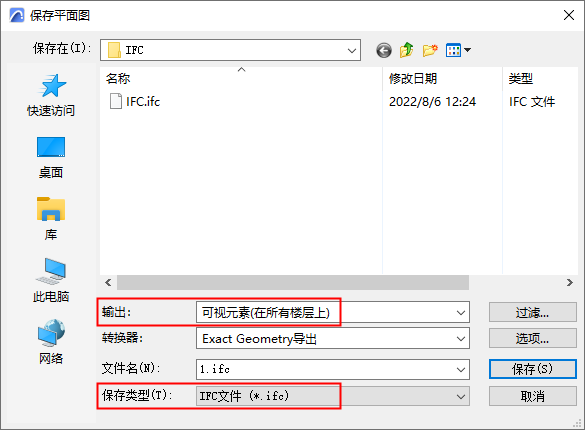

IFC 保存选项:要导出的元素

  1. 转到文件 >另存为。
  2. 选择一个IFC文件格式。

  3. 在导出 字段中，选择一项:
  • 当前视图中的仅所选元素 （只有当前视图包含某些所选元素时，此选项可用）
  • 可视元素在所有楼层上。从平面图视图保存时，可选择仅从当前楼层导出可见元素。可见性基于显示设置（图层、复合层部分结构显示等等）。
  • 整个项目，无论任何选择或图层设置。

    注意:

    • 为了导出2D图形类型的元素、注释元素或轴网元素，满足以上列出的过滤器标准还不够（如基于所选或可视元素的导出）；必须使用转换器设置明确地启用导出。( 见 选择2D元素来导出 。)
    • 发布器常使用‘可视化’元素导出模式，独立于使用的导出IFC转换器的模型过滤器设置。

IFC 保存选项:模型过滤器

在“保存”对话框中点击过滤 按钮以打开此对话框。

ModelFilterExportOption.png ModelFilterExport.png

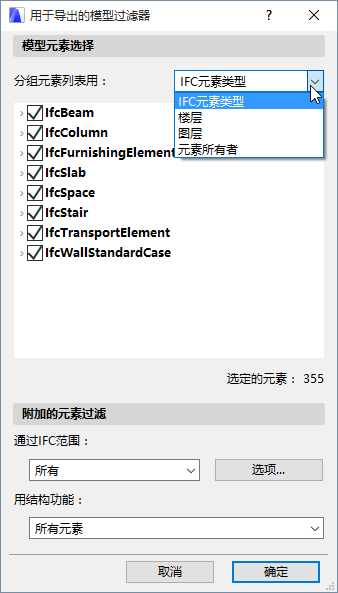

使用此列表进一步过滤要导出的元素。

分组元素列表用：

要使得过滤更加简单，排序列表项目或对它们进行分组，如下：

  • IFC元素类型
  • 楼层:按楼层位置列出 元素
  • 图层：列出IFC元素类型并按图层列出元素。
  • 元素所有者：元素类型和元素根据创建人列示(导出时，所有元素被考虑为属于相同的所有者。)

    见元素所有者注释。

附加的元素过滤

若需要，按IFC范围或结构功能进一步过滤元素。
