导入的过滤器模型 (二级过滤器)

在热链接时，合并或打开一个IFC文件，您必须选择一个可以控制转换过程的IFC转换器进行导入。每个IFC导入转换器都有一个过滤组件 (参见 IFC导入模型过滤器), 这可以决定IFC模型中的哪些元素应该被放置在Archicad 中（以及哪些步骤应该被跳过）。

每个导入转换器内也会包含另一种二级 模型过滤器功能。此对话框（导入模型过滤器）允许您进一步调整导入IFC元素的设置，其基础是更具体的元素分类 - 比如，类型、楼层、所有者。

然而，此二级导入模型过滤器对话框并未按照默认设置出现。为启用这一功能，请打开IFC转换器设置:

  1. 打开IFC转换器被占用的模版文件。

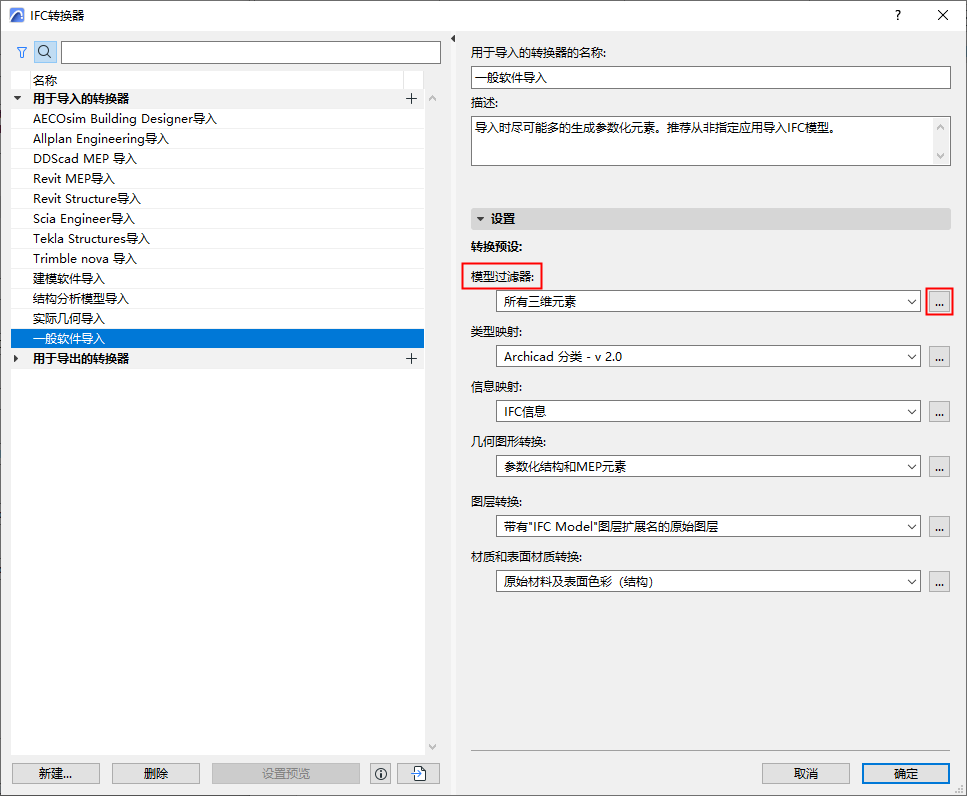

  2. 前往文件 > 互操作性 > IFC > IFC转换器。
  3. 选择一个导入转换器。

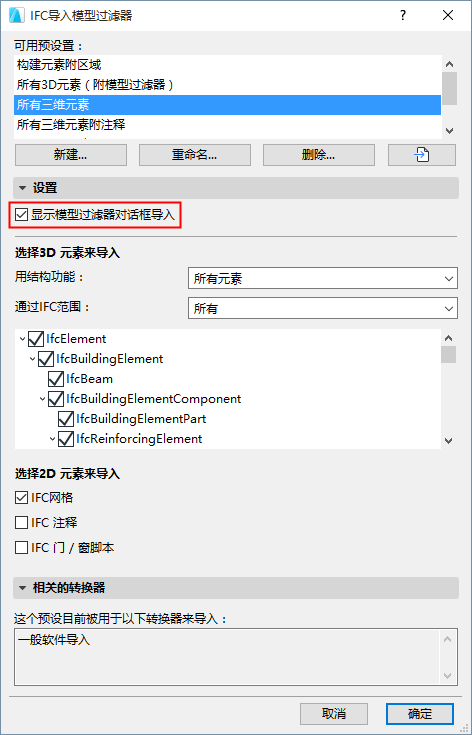

  4. 在设置中打开模型过滤器设置。

  5. 勾选显示导入模型过滤器对话框 选框。


现在，当您打开、热链接或合并IFC文件时，系统将弹出导入模型过滤器对话框。借此将自定义元素过滤器应用于当前导入过程。

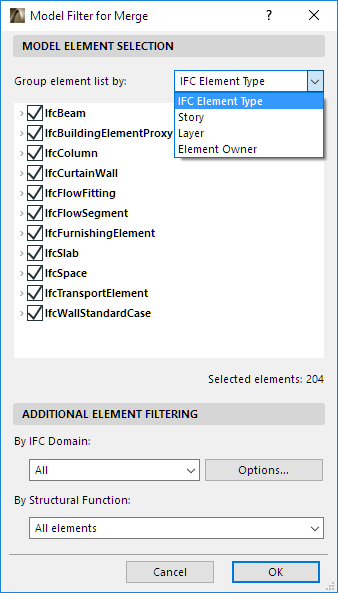

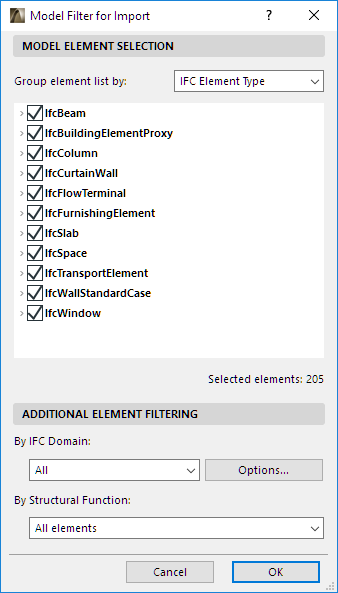

ModelFilterOpen.png     ModelFilterMerge.png

分组元素列表用：

要使得过滤更加简单，排序列表项目或对它们进行分组，如下：

  • IFC元素类型
  • 楼层:按楼层位置列出 元素
  • 图层：按图层列出IFC元素类型和元素
  • 元素所有者：元素类型和元素根据IFC中的创建者列示

元素所有者注释

  • IFC模型中的元素通常都附有一个所有者。如果IFC文件在多个用户程序之间交换，元素可拥有多个所有者。
  • IFC项目实体与所有IFC实体相同，也有一个所有者。当导入IFC项目时，IFC项目实体的所有者信息将被添加至Archicad 的项目信息中。导出时，模型元素都被分配给此所有者 。

附加的元素过滤

若需要，按IFC范围或结构功能进一步过滤元素。
