IFC导入模型过滤器

文件 > 互操作性 > IFC > IFC转换器

选择转换器以导入和打开模型过滤器预设。

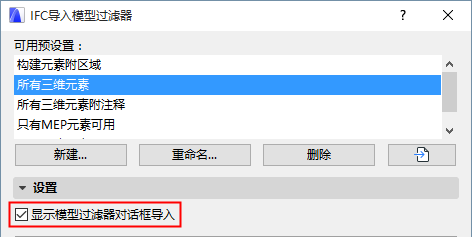

在导入时显示模型过滤器

如果此选项是激活的，那么 - 您发出打开或合并IFC命令之后 - 模型过滤器窗口将打开。

针对当前导入过程的目的，这给了您覆盖要被导入的元素的机会。

参见导入的过滤器模型 (二级过滤器)。

选择3D 元素来导入

• 用结构功能：

  针对导入目的，将此作为一个附加的（元素级）过滤器，在导入时考虑元素的“承重” IFC信息。

  • “仅有承重元素”意味着这些元素，其有一个“真实”值的IFC属性“承重元素” 将从IFC文件导入。
    注：
  • 若项目中未应用结构功能分类，或分类流程尚未完成，请在此选择“所有元素”。（其它两个设置（"仅承重元素"或"仅非承重元素"）都可产生一个空的IFC文件，或一个可能是您需要的丢失元素的文件。）
  • Ifc桩和 Ifc基底实体被定义是承重结构元素，尽管它们在 IFC2x3模式中没有“承重”信息。导入时，它们通常被作为承重元素处理。
  • “全部”包括模型的全部元素
  • “结构的”仅包括结构建筑元素（Ifc建筑元素）
  • “MEP”仅包括机械元素（Ifc分布元素 ）

    在下述树状列表中查看关于每个域过滤器的确切成分。修改此过滤器将创建一个“自定义”过滤器。

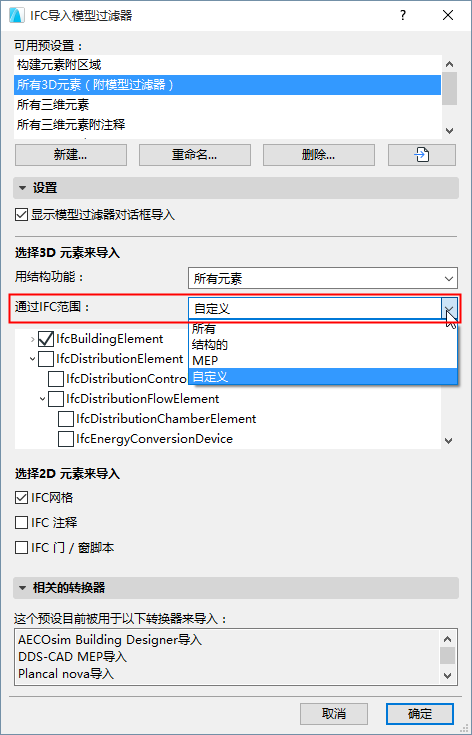

• 通过IFC范围

  按照下面的IFC导入标准，使用IFC范围进行过滤：

选择2D 元素来导入

• IFC轴网：在导入期间，IFC文件的所有Ifc轴网元素将被导入和转换为成组的轴网元素。
• IFC 注释：勾选此项导入IFC文件的所有Ifc注释类元素（包括分解的标注元素）。它们将被转换为2D元素（文字和线条）。
• IFC 门/窗脚本：在导入过程中，所有已生成的门和窗都会以正确的洞口方向和尺寸，在基于其导入2D符号的基础上显示于平面视图内。
