预定义属性映射（导出至IFC）

导出用IFC转换器的信息映射预设，定义了导出Archicad 模型到IFC时的IFC信息和属性分配。

部分属性和信息数据内带有预设的映射规则，因此您不必在属性映射中再创建一个规则。

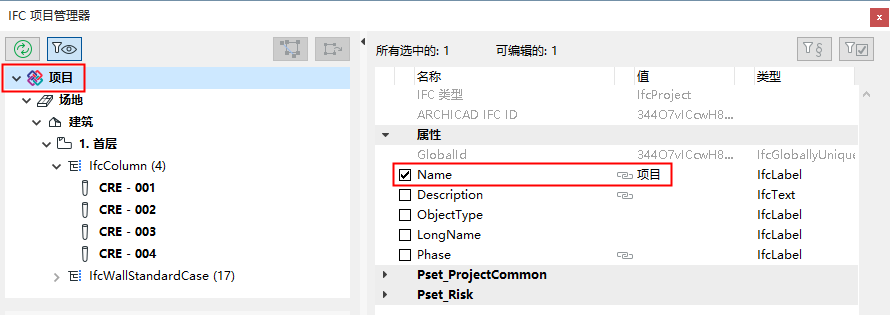

虽然这些规则并未出现在映射IFC属性对话框中，但它们仍可通过IFC项目管理器 和元素设置中的灰色链图标被看到（如果存在数值）。

这些规则在以下表格中列出。

Archicad ‐命令	Archicad 参数	IFC实体类型	IFC数据	IFC 项目管理器	针对IFC4x3的更改
项目信息	项目名称	`IfcProject`	`Attribute>Name`	可视的/ 可编辑的	-
项目信息	项目描述	`IfcProject`	`Attribute>Description`	可视的/ 可编辑的	-
项目信息	项目 ID	`IfcProject`	`属性 > 全局标识符（参见` 如何基于 Archicad 项目信息控制全局标识符（IFC 属性）） `）`	-	-
项目信息	项目状况	`IfcProject`	`Attribute>Phase`	可视的/ 可编辑的	-
地点设置	项目正北方向	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
地点设置	纬度	`IfcSite`	`Attribute>RefLatitude`	可视	-
地点设置	经度	`IfcSite`	`Attribute>RefLongitude`	可视	-
地点设置	高度	`IfcSite`	`Attribute>RefAltitude`	可视	-
项目信息	场地名称	`IfcSite`	`Attribute>Name`	可视的/ 可编辑的	-
项目信息	场地 ID	`IfcSite`	`属性 > 全局标识符（参见` 如何基于 Archicad 项目信息控制全局标识符（IFC 属性）） `）`	-	-
项目信息	场地描述	`IfcSite`	`Attribute>Description`	可视的/ 可编辑的	-
项目信息	场地完整地址 >场地地址1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
项目信息	场地完整地址 >场地地址2	-	-	-	`Pset_Address.` `AddressLines`
项目信息	场地完整地址 >场地地址3	-	-	-	`Pset_Address.` `AddressLines`
项目信息	场地完整地址 >场地邮箱	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
项目信息	场地完整地址 >场地城市	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
项目信息	场地完整地址 >场地省份	`IfcSite`	`Attribute>` SiteAddress> `区域`	-	-
项目信息	场地完整地址 >场地邮编	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
项目信息	场地完整地址 >场地国家	`IfcSite`	`Attribute>` `SiteAddress>` `国家`	-	`Pset_Address.` `国家`
项目信息	场地总周长	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
项目信息	场地总面积	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
项目信息	建筑名称	`IfcBuilding`	`Attribute>Name`	可视的/ 可编辑的	-
项目信息	建筑描述	`IfcBuilding`	`Attribute>Description`	可视的/ 可编辑的	-
项目信息	建筑 ID	`IfcBuilding & IfcBuildingStorey`	`属性 > 全局标识符（参见` 如何基于 Archicad 项目信息控制全局标识符（IFC 属性）） `）`	-	-
项目信息	联系人全名>联系人前缀标题	`IfcPerson`	`Attribute>PrefixTitles`	-	-
项目信息	联系人全名>联系人名	`IfcPerson`	`Attribute>GivenName`	-	-
项目信息	联系人全名>联系人中间名字	`IfcPerson`	`Attribute>MiddleNames`	-	-
项目信息	联系人全名>联系人姓	`IfcPerson`	`Attribute>FamilyName`	-	-
项目信息	联系人全名>联系人后缀标题	`IfcPerson`	`Attribute>SuffixTitles`	-	-
项目信息	联系人 ID	`IfcPerson`	`Attribute>Id`	-	-
项目信息	联系人角色	`IfcPerson`	`Attribute>Roles`	-	-
项目信息	联系人部门	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	已弃用
项目信息	联系公司	`IfcOrganization`	`Attribute>Name`	-	-
项目信息	联系公司代码	`IfcOrganization`	`Attribute>Id`	-	-
项目信息	完整联系地址> 联系地址1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	已弃用
项目信息	完整联系地址> 联系邮箱	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	已弃用
项目信息	完整联系地址> 联系城市	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	已弃用
项目信息	完整联系地址> 联系状态	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `区域`	-	已弃用
项目信息	完整联系地址> 联系邮编	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	已弃用
项目信息	完整联系地址> 联系国家	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `国家`	-	已弃用
项目信息	联系E-mail	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	已弃用
项目信息	联系电话号码	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	已弃用
项目信息	联系传真	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	已弃用
项目信息	联系网站	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	已弃用
楼层设置	标高	`IfcBuildingStorey`	`Attribute>Elevation`	可视的/ 可编辑的	-
区域设置	名称	`IfcSpace`	`Attribute>LongName`	可视的/ 可编辑的	-
区域设置	数字 (关)	`IfcSpace`	`Attribute>Name`	可视的/ 可编辑的	-
（元素）设置	类别与信息>ID	`(IFC元素类型)`	`Attribute>Name`	可视的/ 可编辑的	-
（元素）设置	类别和信息> 类别	`(IFC元素类型)`	`Attribute>ObjectType`	可见/在导出转换器、类型映射中可编辑）	-
（元素）设置	类别和信息> 类别	`(IFC元素类型)`	`Attribute>PredefinedType`	可见/在导出转换器、类型映射中可编辑）	-
（元素）设置	类别和信息> 结构功能	`(IFC元素类型)`	`Pset_...Common>` `LoadBearing`	可视	-
（元素）设置	类别和信息> 位置	`(IFC元素类型)`	`Pset_...Common>` `IsExternal`	可视	-
（元素）设置	类别和信息> 翻新状态	`(IFC元素类型)`	`AC_Pset_RenovationAndPhasing>` `翻新状态`	可视	-
（元素）设置	类别和信息> 类别	`(IFC 类型产品)`	`Attribute>ElementType`	可见/在导出转换器、类型映射中可编辑）	-
（元素）设置	类别和信息> 类别	`(IFC 类型产品)`	`Attribute>PredefinedType`	可见/在导出转换器、类型映射中可编辑）	-
清单（元素）	常规 >唯一的ID	`(IFC元素类型)`	`Attribute>Tag`	可视的/ 可编辑的	-
窗/门设置	预览和定位 >宽度	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	可视	-
窗/门设置	预览和定位 >高度	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	可视	-
(自动类型命名规则)	Bldg Mat/Profile name, element dimensions. 对于多分段：分段数量，最大分段尺寸，分段长度。	`IfcColumn`	`Pset_ColumnCommon>` `参考：`	可视的/ 可编辑的	-
(自动类型命名规则)	Bldg Mat/Profile name, element dimensions. 对于多分段：分段数量，最大分段尺寸，分段长度。	`IfcBeam`	`Pset_BeamCommon>` `参考：`	可视的/ 可编辑的	-
