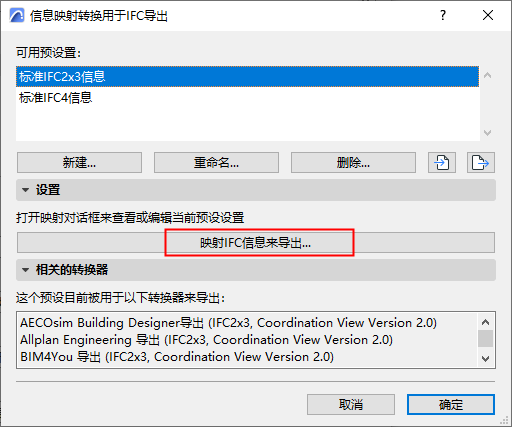

信息映射转换用于IFC导出

IFC实体的树状图列表

IFC实体被列在树状图左侧 。

• 若需要过滤树状列表，使用弹出窗口：
  • 按架构筛选（IFC2x3、IFC4 或 IFC4.3）
    • 注意:母实体若可用于属性映射，则无论是否属于当前过滤方案，均显示
  • 按范围过滤(结构或MEP)。例如，当MEP范围包括IfcDistribution类型时，结构范围包括建筑元素（IfcBuildingElement）类型（IfcBeam, IfcColumn等）。
  • 按IFC分配类型、IFC类型对象或IFC空间元素类型(IfcSpatialStructureElements：Ifc场地、 Ifc建筑、Ifc建筑楼层和 Ifc空间)。

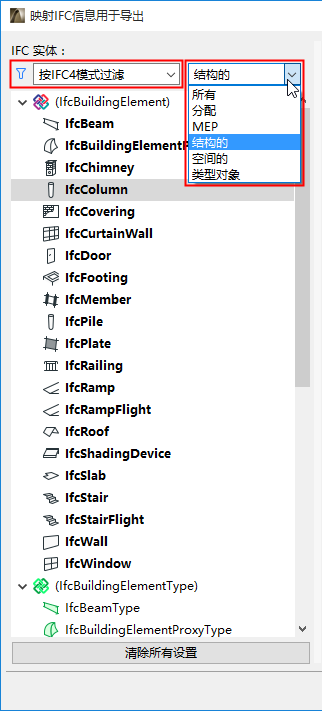

    图 1. 在树状列表中过滤IFC实体



    注： 括号中的IFC实体对于IFC模式是必需的，但没有直接分配给它们的Archicad 元素。

IFC属性列表

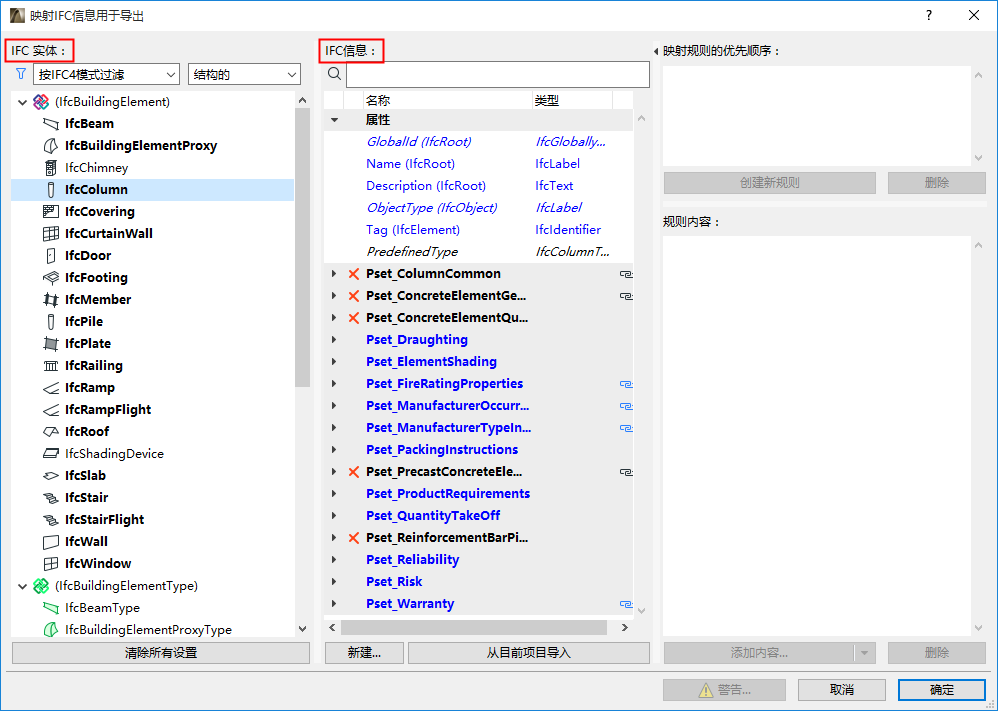

每个所选实体的IFC信息被列在IFC信息列。

• 分配给母元素（例如IfcElement）的属性数据会自动分配给其所有子元素（例如IfcBeam、IfcColumn、IfcSlab、IfcWall等）。
• X:点击红色X，删除任意数据项目。属性不能被删除。

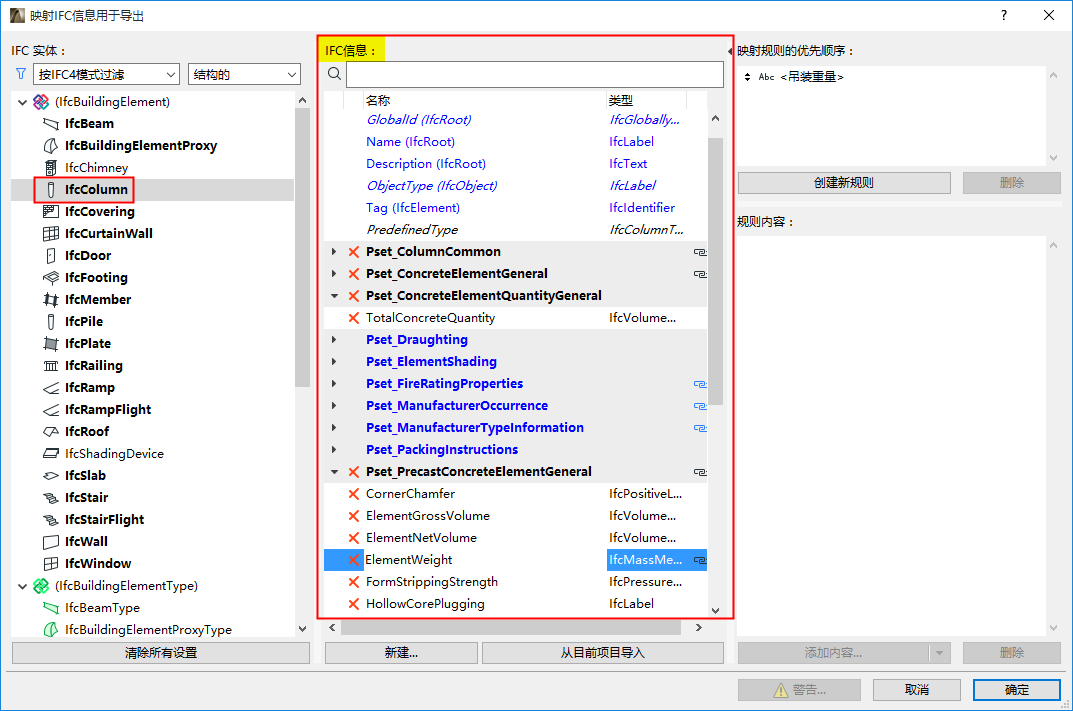

• 加粗类型：被分配了属性集数据的IFC实体会显示为加粗。

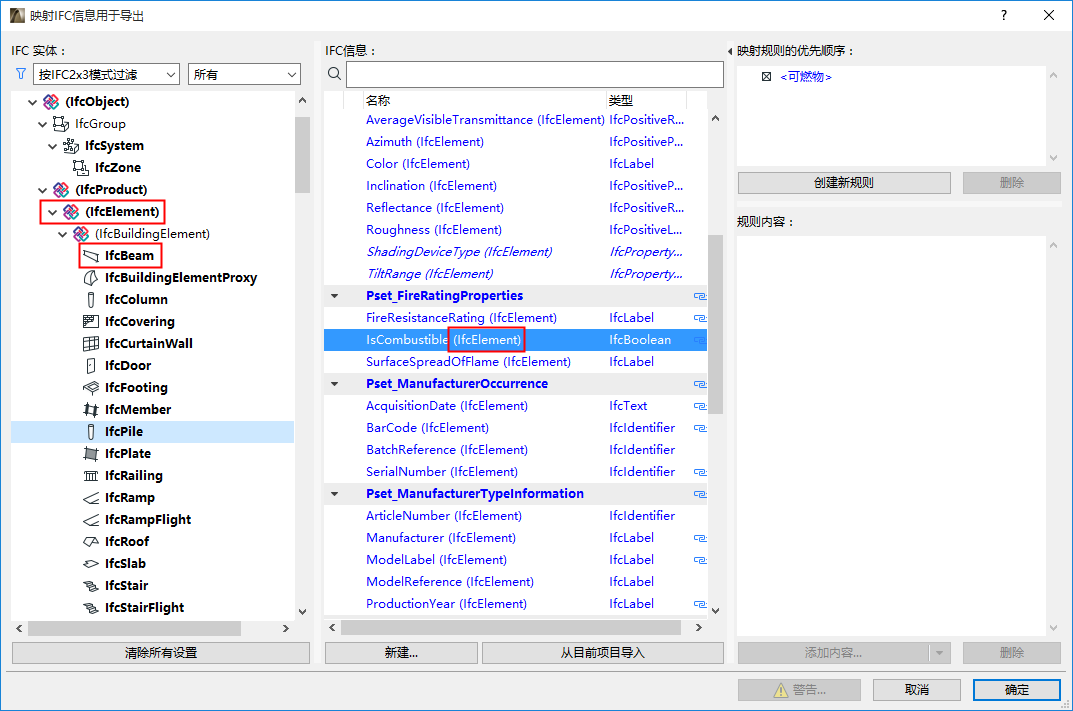

• 蓝色类型:子元素的属性显示为蓝色类型。可以在括号中看到其母类型名称。

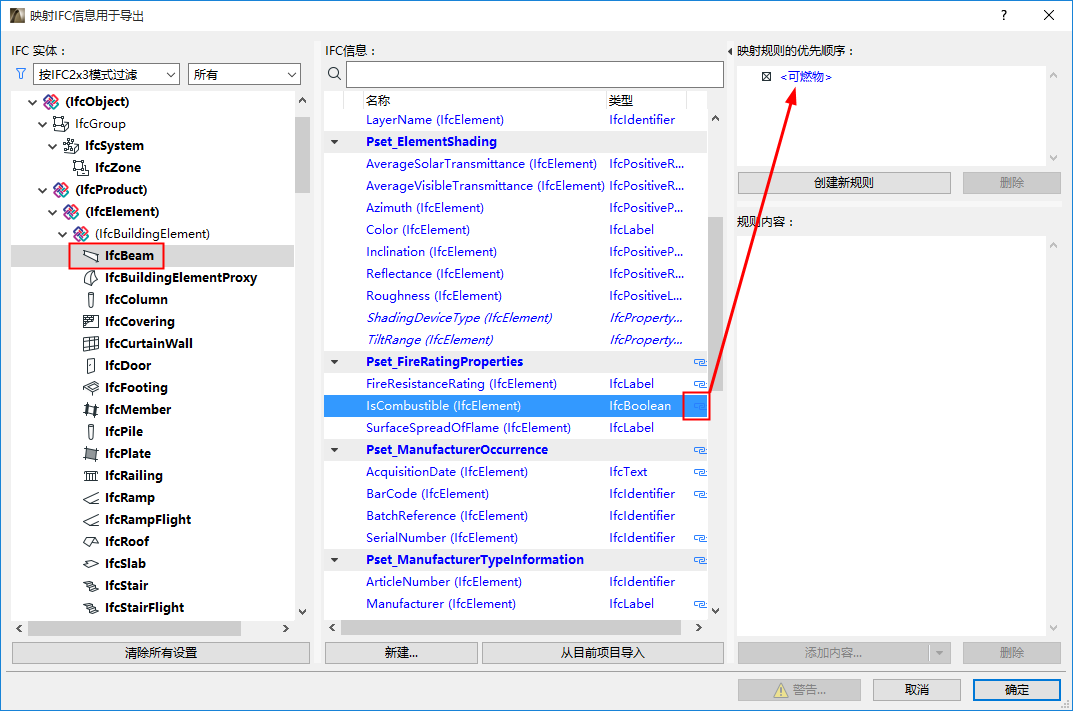

• 链图标：指示属性拥有映射规则。查看其在对话框右侧的映射规则。

  参见如何创建映射规则。





属性 分配 只能在母级别予以调整。这样，创建一个用于所有建筑元素的通用信息，您不需要为每个单个的建筑元素类型（Ifc墙、Ifc柱、Ifc板等等）创建它：相反，在较高层级上创建它(例如，在IfcElement)。

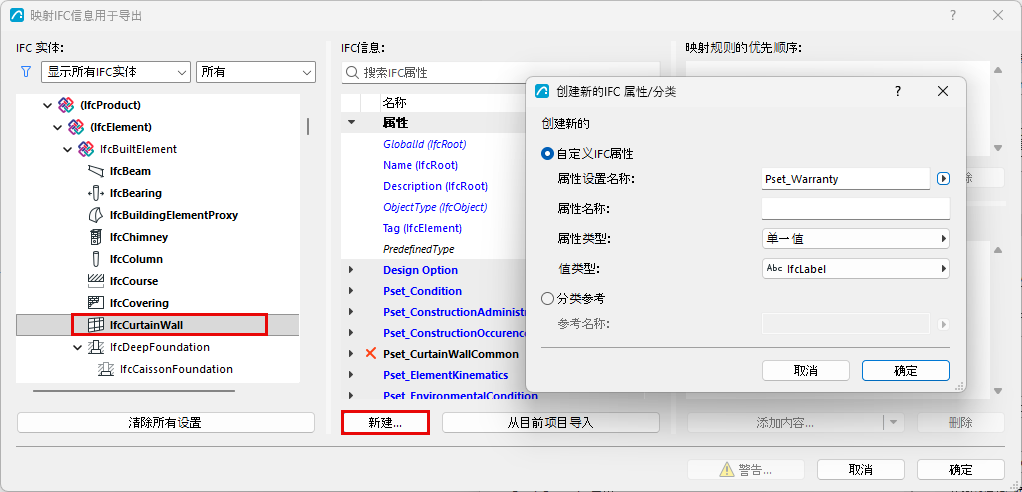

添加新信息/分类参考

您可以为特定IFC类型的所有元素创建自定义属性。

1. 选择项。
2. 点击新建，

更多说明，参见创建新的IFC属性/分类。

从目前项目导入

您可能已通过IFC项目管理器或元素设置对话框为单个元素创建了自定义IFC属性。要将这些自定义属性添加到属性映射对话框中，请单击从当前项目导入。

清除所有设置

删除当前信息映射预设的整个内容（映射规则、信息和分类参考）。
