合并IFC项目

  1. 使用 文件> 互操作性>合并。
  2. 选择IFC文件格式。

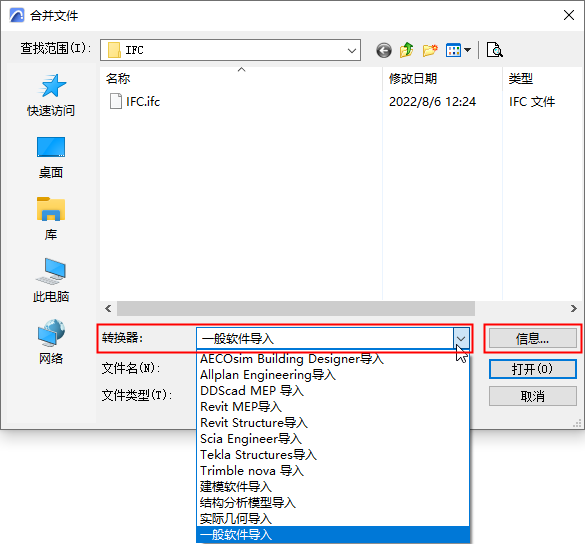

  3. 选择要合并的IFC文件。
  4. 选择一个转换器。

    使用下拉列表选择一个IFC转换器。这些为当前主项目中的IFC转换器。

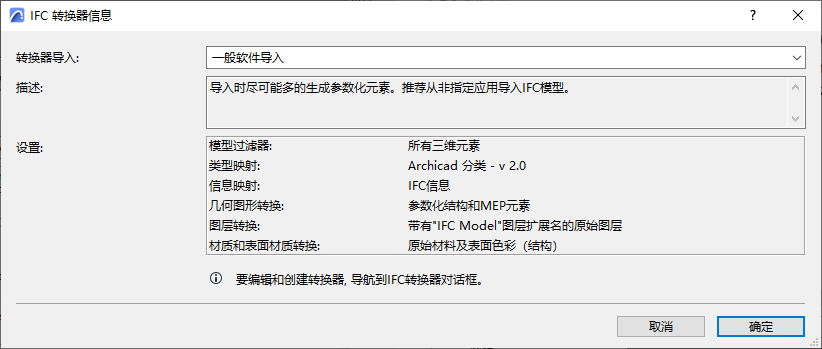

  5. 选择合并对话框中的信息查看所选转换器的设置总结。

    注： 在合并过程中，Archicad 使用IFC转换器来导入从当前主项目中选择的内容。
  6. 点击打开以合并IFC项目。
  7. 下面是附加的步骤，这取决于导入的模型类型。

    见下一部分。

IFC导入的附加选项

建筑和场地选择

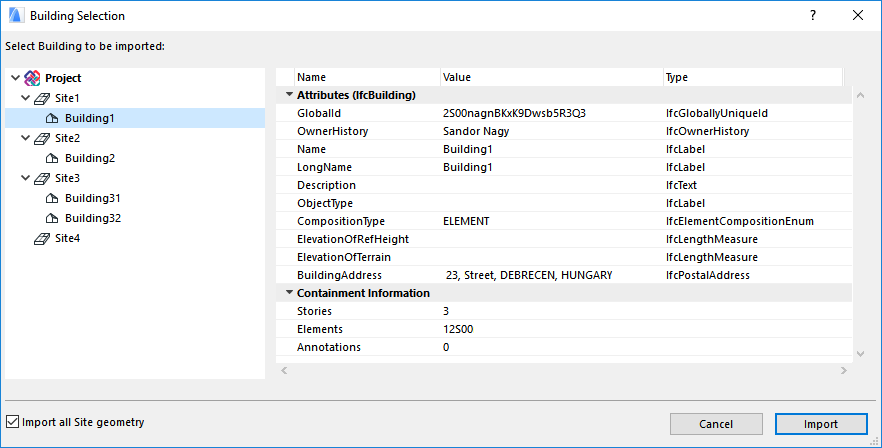

如果IFC文件包含多个IfcBuildings及/或IfcSites，则会出现建筑选择对话框，以便对建筑物进行选择。导入过程一次只可以导入一个建筑。



在这个选择的对话框左侧，查看树结构的场地和建筑层次。在右侧显示每个所选建筑的信息。

若未启用 “导入所有场地几何图形” 复选框 （位于对话框的左下），则在导入选中的IfcBuilding时，只会包含分配至建筑的特定ifcSite的几何图形。

要导入整个场地模型，不管所选建筑如何，激活“导入所有场地几何图形”选项。

导入时过滤模型

按需要，使用模型过滤器对话框进一步过滤要导入的元素集。

参见导入的过滤器模型 (二级过滤器)。

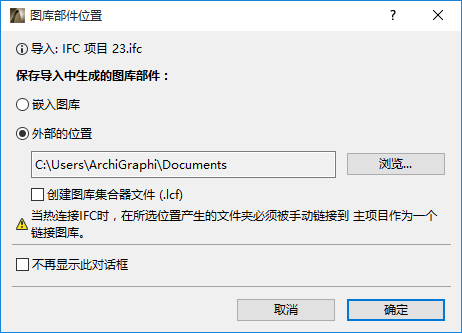

图库部件位置

在IFC导入过程中选择保存生成的图库部件的位置：



建议使用外部位置。确保手动将该文件夹作为链接图库与项目相链接。

注意:

  • 更新热链接的模块时，链接的图库将不会被更新！如果链接的图库内容改变，您必须手动更新图库。
  • 确保目标文件夹在导入的时候是允许写入的。如果不是，导入过程将失败。
  • 在团队工作中，链接图库选项不可用；生成的图库部件将被保存到嵌入图库中。

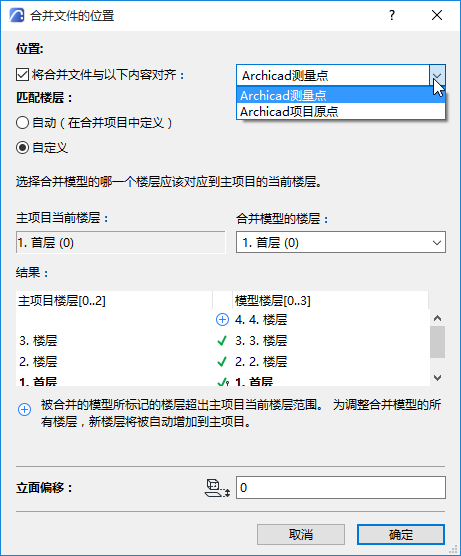

合并文件的位置


  • 将合并的文件与项目原点或测绘点对齐。
  • 匹配楼层：
  • 自动：楼层按原样放置在传入的合并文件中。
  • 自定义:选择应放置在项目中当前楼层上的传入的 IFC 项目的哪个楼层。在列表中，IFC模型的每个楼层用括号显示其自己的标高。
    注： 在任一情况下（自动或自定义楼层），主项目将在必要时创建新楼层，以容纳合并项目中的额外楼层。
  • 立面偏移：要调整导入的模型的垂直位置，在对话框底部的立面图偏移中输入一个正数或负数值。默认情况下（这也是推荐设置），所选IFC模型楼层的标高值和当前项目楼层之间的高度偏移值，是绝对不同的。

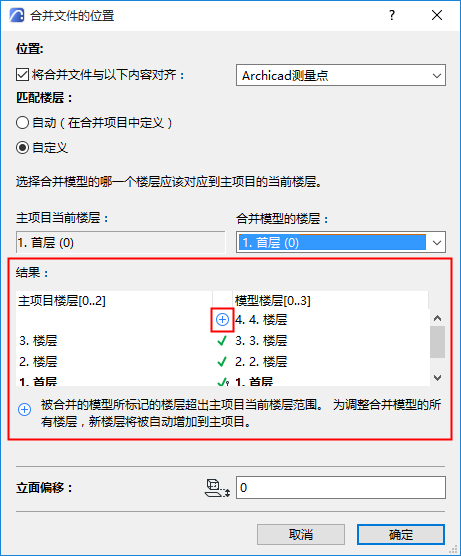

结果

  • 结果显示哪些合并的楼层将被放置到主项目的哪些楼层上。
  • 新楼层（如果有）以加号标记。当您点击OK关闭此对话框时，将在主项目中创建这些楼层。
