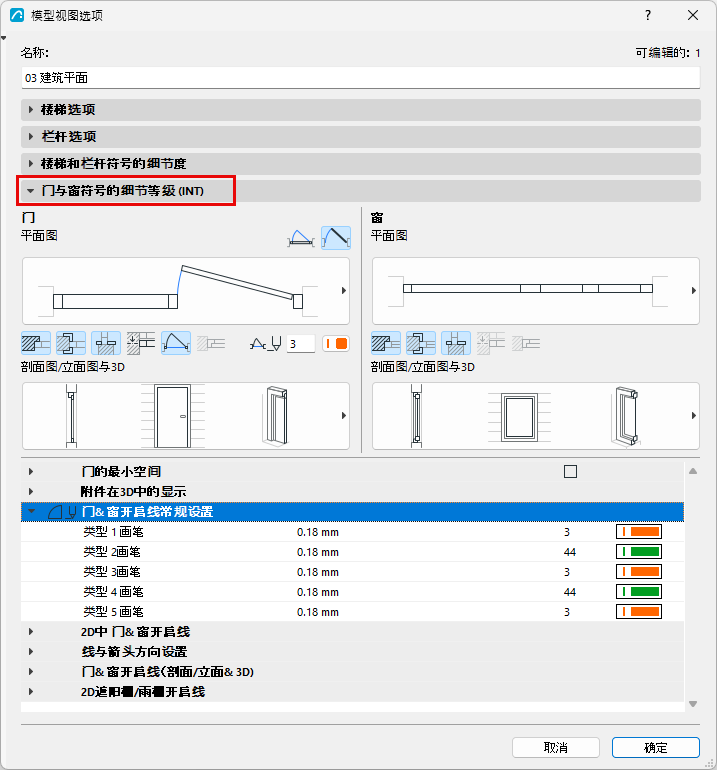

门窗符号的详细程度

门的最小空间

勾选此复选框可使用轮廓和填充在平面图上显示门的最小空间。为轮廓的线型和画笔、填充类型/画笔/背景选择选项，并和材料设置。

最小空间轮廓/填充显示是所有定义为最小空间参数的门的显示。在门设置（自定义设置面板）的最小空间标签页中设置这些参数。

参见最小空间。

3D窗口中的附件

选择显示门和/或窗把手。

门窗洞口线

按类型定义洞口线，以便在整个项目中将它们一致地分配给门或窗。

使用对话框中的三个部分最多可定义 5 种洞口线类型。

• 门窗洞口线常规设置：为 5 种类型分配画笔。

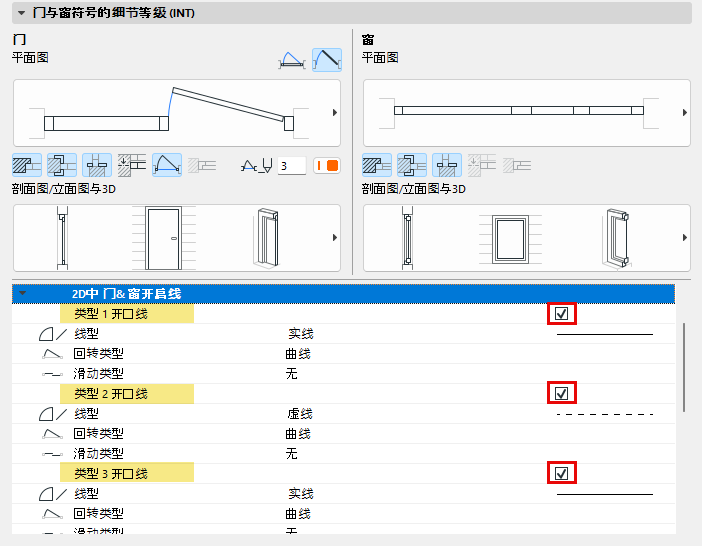

• 2D 中的门窗洞口线：启用并定义用于二维视图的线型（包括平开门和推拉门）
• 门窗洞口线（剖面/立面图和 3D）：启用并定义用于剖面/立面及三维视图的线型（开启侧与相反侧）

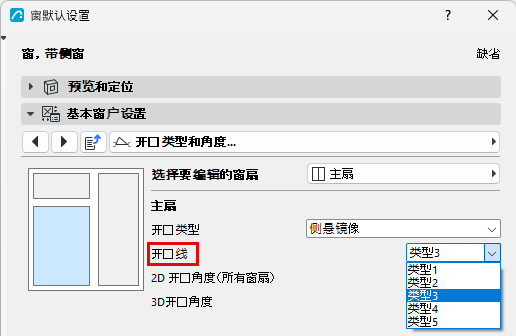

在“模型视图选项”中定义五种开启线类型后，即可将其分配给整个项目中的任意门或窗：

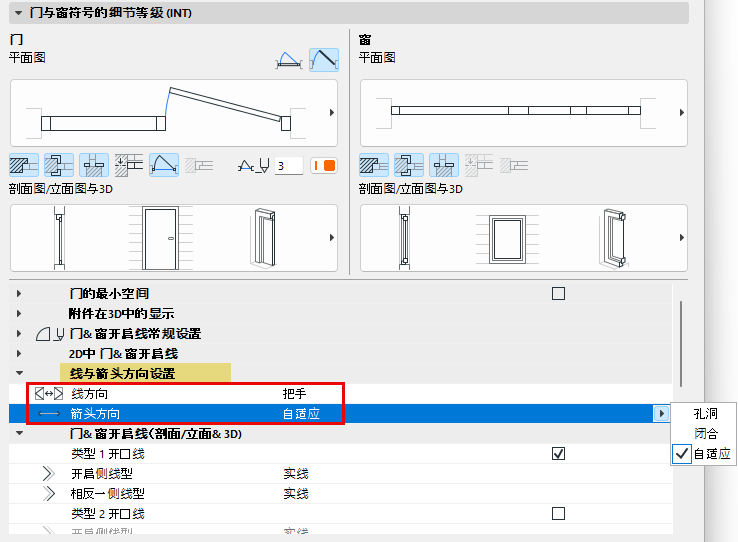

线与箭头朝向设置

• 线朝向：选择“铰链”或“把手”。影响剖面/立面图和 3D 视图中所显示洞口线的方向。
• 箭头朝向：适用于三维视图中的推拉门。

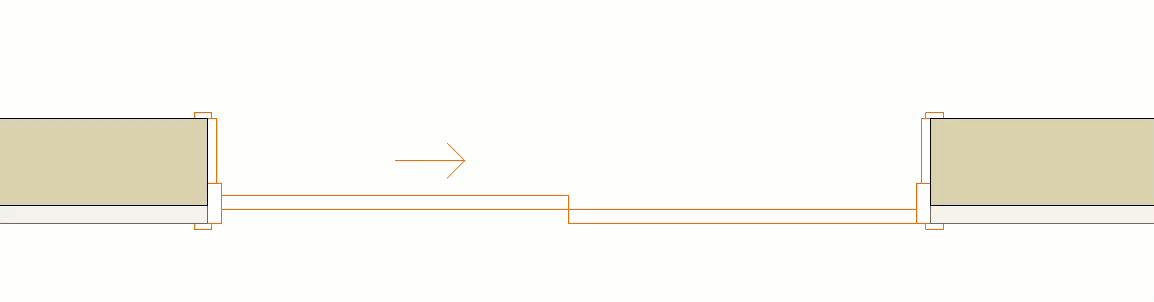

  • 自适应：如果门/窗显示为开启，箭头会指示其关闭的方向。如果已关闭，箭头会指示其开启的方向。
  • 洞口:箭头指示开启方向
  • 关闭：箭头指示关闭方向
