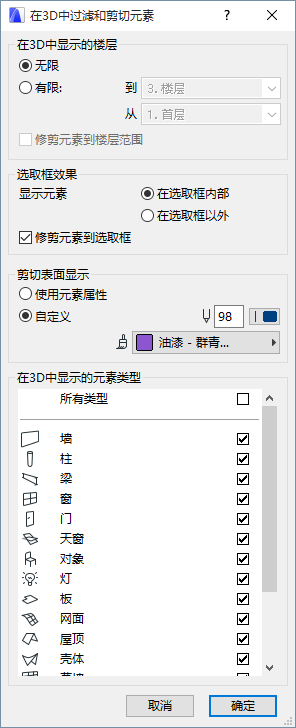

3D对话框中的过滤器和剪切元素

访问此对话框，从：

• 视图 > 3D视图中的元素 > 在3D中过滤和剪切元素
• 视图设置仅3D面板
• 3D可视化工具条的按钮打开此对话框 。





• 3D文档设置重新定义3D文档的过滤标准 。
  注： 您可能希望以着色模式作为实体显示3D区域，以及以线框模式显示其它元素。要达到这样的效果（旧版本的默认设置），应用预定义的"实体显示3D区域"图层组合。

  参见3D文档设置。

在3D中显示的楼层：定义要在3D窗口中显示的楼层：

• 无限：显示所有元素。
• 有限：指定楼层的连续范围。
• 修剪元素到楼层范围：选择此复选框以修剪在楼层范围边界的模型。如果该复选框没有被勾选，那么至落在楼层范围之内的任何元素，至少部分将被显示。

选取框效果：如果使用了选取框工具在生成模型前创建选择区域，则使用这些选项定义要在3D窗口中显示的项目部分。

• 在选取框内部：在选取框内的元素将显示。
• 在选取框以外：在选取框外的元素将显示。此选项允许如：在只需要3D模型的外部视图时排除房屋的内部元素。选取框可以影响多个楼层，而不仅仅是当前楼层。

如果平面图中使用了选取框选择，则观察在3D中过滤选取的元素对话框的设置，但3D窗口的标题将包括选取框提示和所包含楼层的范围。

剪切表面显示：使用这些控制项来定义用于3D切除内部表面或边缘的表面和画笔。

• 使用元素属性：点击此按钮为高亮3D剖面图中所剪切元素的边和表面使用现有的表面&画笔颜色/画笔宽度。结构元素的剪切面将有与未剪切边相同的颜色/表面（按它们各自的设置对话框中的定义）。
• 自定义：点击此按钮为高亮3D剖面图中所剪切元素的边和表面选择自定义表面&画笔颜色/画笔宽度。

表面弹出式面板：点击此弹出面板为实体元素暴露的内表面选择一个自定义的表面。

图库部件的剪切面将依据图库部件表面设置进行绘制。如果图库部件有内部表面描述，脚本中的第一个将定义用于剪切面的表面。3D剪切平面功能不显示复合元素的各种图层。要得到显示它们的剖面图（如果需要用于在工作的图形），使用剖面图/立面图/室内立面图工具。

在3D中显示的元素类型复选框允许打开和关闭结构元素的3D窗口显示。当门和窗开关关闭时，洞口被描述为空洞口。选择所有类型复选框将选择全部元素类型。
