图形管理器

打开图形管理器

执行以下一种操作：

• 选择文件>外部内容>图形管理器
• 从浏览器/管理器左上角的弹出菜单中，点击图形管理器图标：





• 选择视窗>面板>图形管理器

图形列表

如果活动窗口包含图纸，它将加粗显示在图纸管理器中。

• 各图纸的默认信息：类型、ID、名称、状态、裁切状态、布图（放置到）、源视图、路径

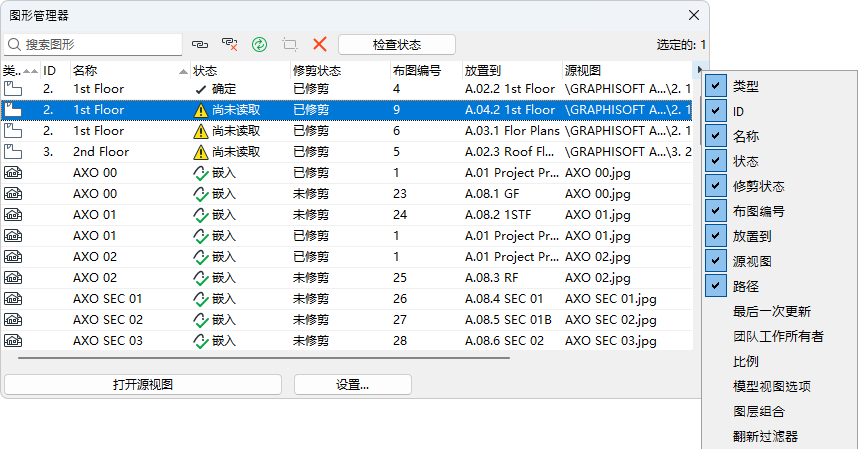

• 打开/关闭列：右键单击任何列标题，或单击列表右端的黑色箭头查看可用列的列表





• 通过单击列标题对列进行排序
• 次要排序：点击第二列的标题将进一步在第一次排序所获得的层次内进行排序。
• 图形调整列宽度

图纸属性

• 类型：指示图纸的源类型（例如平面图视图或PDF文件）。
• ID：显示图形ID。
• 名称：显示图形名称。
• 状态：见下面的 图纸更新状态 。
• 放置到：布图的名称或放置图纸的模型视图。
• 源视图：浏览器项目图中显示的源视图。如果图形源不是项目视图，此列则显示源文件名以及（在多页PDF文档源的情况中）创建图形的页数。
  注： 如果图形源是DWG图纸空间，此字段也将指示视点编号。
• 路径：图纸源视图的位置（例如，内部或其文件路径）。

图纸更新状态

对于选定的图纸：

• 确定：图形被更新。
• 修改：源已被修改。点击更新按钮以更新图形。
• 丢失的：找不到链接图形源。
• 无法访问：您没有权限访问此源文件，因为您或者正在使用Archicad 的演示版本，或者没有团队工作保护钥匙；或者您没有权限访问此源文件。
• 将被更新：包括在图形集中的图形的临时状态要被更新，但更新过程尚不影响此图形。
• 更新：当前正在更新的图形暂时状态。
• 嵌入。该图纸的链接已损坏，无法更新。（图纸管理器显示其以前的源视图仅供参考。）
• 需要检测：自动后台快速检查功能不能最后确定图形是否需要更新。如果出现此状态，可执行以下任一操作：
• 点击检查状态按钮以查看图形是确定的还是修改的。在后者的情况中，如果图形的更新方法是手动的，可以决定更新与否（设置为自动更新的图形将在激活它的布图或窗口的同时被更新）。
• 点击升级

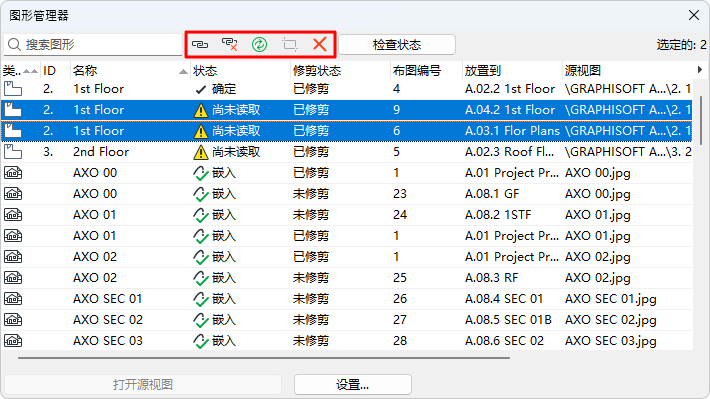

图纸管理器命令

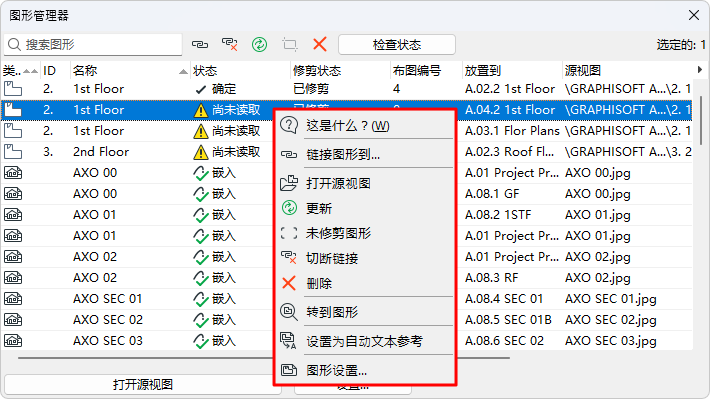

左上角的命令（图标）适用于列表中选择的图纸。所选适用的命令也可从选定图形的右键菜单中找到。

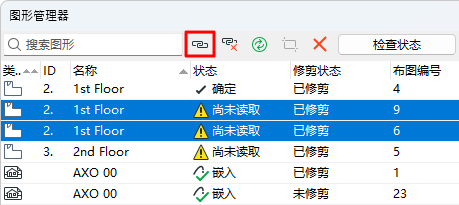

链接图形

链接 所选图形到一个外部源或内部视图。

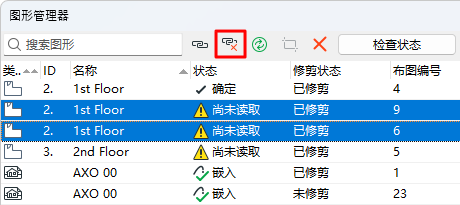

断开图形链接

断开选中的图纸链接。图纸现已嵌入项目。除非再次与某个源链接，否则无法更新。

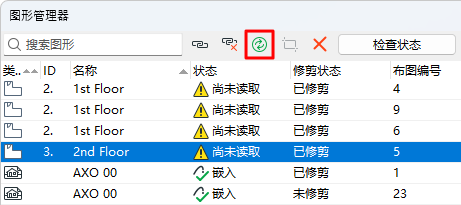

更新图形

点击更新图形。

按边框修剪图形

对于手动调整过边框大小且未裁切过的选定图纸：

该命令可裁切图纸不可见部分的内容。

参见图框。

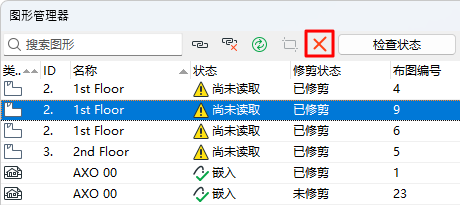

删除图形

点击此按钮以在确认警告信息后删除所选图形。

检查状态

若图纸的状态显示“需要检查”，则检查所选图纸的更新状态。

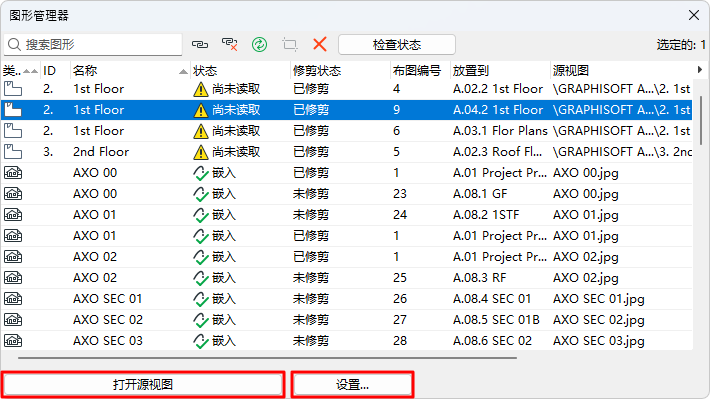

打开源视图

打开所选图纸的源视图。（当图形存在一个外部资源时此按钮为灰色）。

设置

打开选定的图纸设置对话框。
