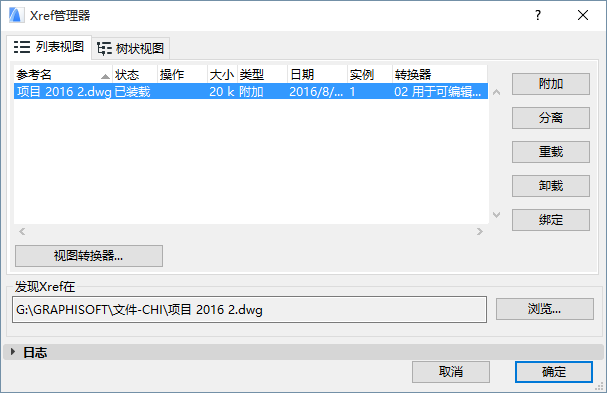

XREF管理对话框

视图模式按钮

对话框左上角的两个按纽控制附加XREF 文件列表的显示。

• 左按钮将按它们附加的顺序显示所有的XREF。
• 右边的视图模式按钮将显示在层次树结构中附加的XREF。因为作为外部参考使用的DWG文件也可以含有额外的外部参考，因此会发生嵌套。该嵌套可以相当复杂，向下涉及到多个层次。

通过分层查看模式，您可以查看到哪些文件涉及到其他外部文件，从而当附加一个外部参考文件时，指出哪些应该被加载到项目中去。如果一个附加文件涉及到其他文件，那么在其左侧会出现一个加号。点击加号将出现关联文件的名称。

XREF列表：此列表包含关于附加文件的信息。点击顶部的分割条按需调整列宽。如果您处于列表模式，您就会看到关于每个文件的数据，包括：

• 参考名：参考的名称，通常与附加文件的名称一致。
• 状态：每个影响文件的操作完成后的准确的文件状态，比如已加载、已分离、已重载、已卸载或绑定状态。
• 大小：参考文件的大小。
• 类型：外部参考的类型，或者是附加，或者是覆盖。
• 日期：最后一次修改文件的日期。
• 实例：附加到项目的某个外部参考文件的实例数。由于使用图库对象，您可以多次将一个外部参考附加到项目文件的多个位置（图层，不同楼层等）。
• 转换器：对于每个已放置的XREF，此列显示用来放置它的转换器，它也用来对其进行更新。如果一个实例已以不同的转换器放置了多次，则通过转换器分别列出这些实例。

下列文件路径显示选定的XREF文件的位置。

附加

点击此按钮来显示附加Xref对话框。

更多信息，参见附加Xref。

对于附加 XREFs命名选项额信息，见：将图形放置到 在DXF-DWG 转化器设置的章节中。

分离

点击此按钮从图形中分离出XREF：关闭对话框将从项目文件中把它删除。如还要使用它，那么您可再次附加它。状态列可以反映这种"被分离的" 状态。

当XREF被分离时，一个提示您保留或删除已分离XREF属性的对话框将弹出，其中包括图层、线型及填充。

重载

当DWG或DXF文件被用做修改过的外部参考时，如果您希望最后修改的内容显示在您的项目文件中，那么您可以点击重载按纽。程序将重新加载整个文件并显示最新状态。同样，如果您已从项目文件中卸载了一个外部参考，那么您也可以使用重载按纽重新加载它。对话框的状态列可以反应这种状态。

卸载

在从内存中卸载文件时，点击此按钮来保存附加到项目文件的所选外部参考文件。该文件的内容将在平面图上出现。与差离会把文件从项目中及XREF管理文件列表中删除相反，卸载命令会保持其附加状态。点击重载按纽会使它重新显示。这些变更会在对话框的状态列中反应出来。

绑定

点击绑定按纽就可以将外部参考内容合并到项目中去，并可以将文件的外部参考从列表中删除。

当您绑定一个XREF文件时，XREF的图层名将会反映这种改变，并采用下列格式：

‘XREF_NAME $ NUMBER $ LAYER_NAME’。

比如，名为“墙”的XREF的PEN_5 图层在被附加时，会被转换成图层WALLS|PEN_5。当它被绑定到项目文件上时，它的名称就会自动更换成WALLS$36$PEN_5，列于图层列表的“36” 号。

浏览

点击此按钮来打开一个对话框，在该对话框中可以对所选XREF指向（发现Xref）文件进行修改。在您选择另一个文件，并返回XREF管理对话框后，您必须要点击重载按纽修改才能生效。点击确定按纽退出对话框后，Archicad 将重载与给定XREF名关联的新文件。

当您项目中XREF的初始文件以新名变更后的或新名保存时，这一特性很有用的。

例如，假定一张平面图被附加到一个内部设计项目中，命名为“Floor Plan0728.DWG”。之后，由于平面图改变了，所以它也就随之以新名称"Floor Plan0801.DWG"保存。点击浏览按纽，选择新文件将链接平面图的最新版本，从而允许内部设计师快速的将之更新，并将其用于今后的工作。

显示日志

点击此按纽向下扩展XREF管理对话框，以显示XREF管理对话框当前所有正在执行项目的进展情况的列表。

该日志允许您查看一旦您点击确定按纽后，程序将执行什么功能。

点击隐藏日志来隐藏视图中的日志。

转换器设置

点击此按钮以查看从列表所选XREF的DXF-DWG转换器设置，出现的对话框仅查看而已。

对于附加 XREFs命名选项额信息，见：将图形放置到 在DXF-DWG 转化器设置的章节中。
