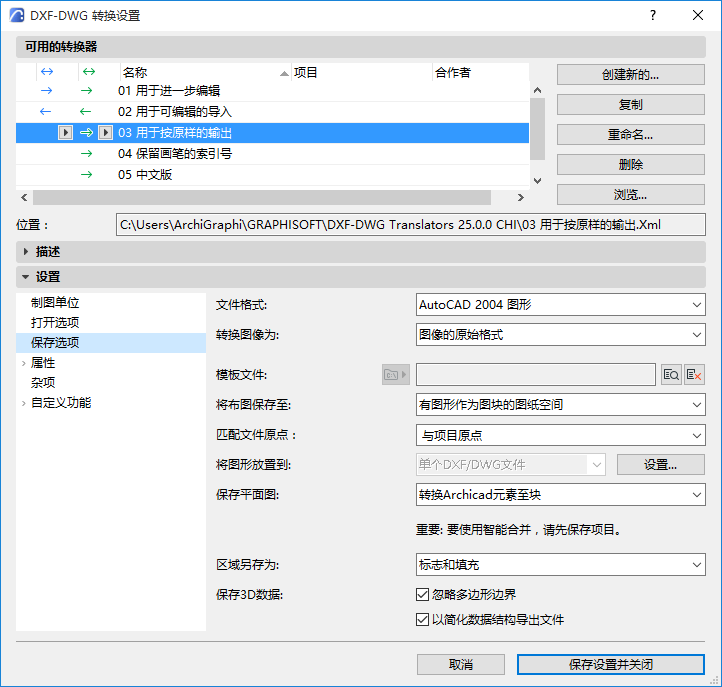

保存选项(DXF/DWG转换设置)

文件格式

定义要保存文件的AutoCAD版本。

为保存到AutoCAD的图像选择一种格式。

AutoCAD中的某些设置无法与Archicad的任何东西匹配，反之亦然。例如：在Archicad中，图层没有颜色和线型；它们在AutoCAD中都有。

您可以基于DXF/DWG文件模板转换这些设置，您可以在此处进行选择：浏览并选择模板文件。

如果选择的模板文件变得无法访问，它将以斜体字列出，并在转换器列表中用一个警告图标表示。浏览该文件并确保它可以被访问。

注：如果你想手动映射Archicad属性（如图层、线条类型、填充、画笔），请使用一个模板。否则，您可以使用转换器控件来设置属性。参见属性(DXF/DWG转换设置)。

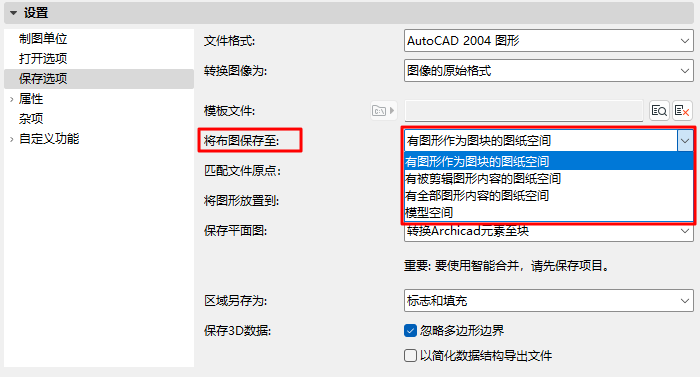

控制如何保存布图的内容，及将这些内容存入DXF/DWG 文件的哪个空间。

有图形作为图块的图纸空间

使用此选项可以生成完美的Archicad布图外观。

模型空间

如果您使用只能查看模型空间的自动工具来验证DWG文件，请使用此选项。

Archicad布图上的图形会被转换为模型空间中的AutoCAD图块。
图形已修剪：模型空间中只显示Archicad布图的可见部分。
在默认的图纸空间中创建了一个视口元素。
关于“合并成一个DXF文件”的说明：

如果使用发布器保存DWG文件，您可以选择 "合并为一个DWG"文件。如果您保存到模型空间，则该选项不起作用。参见DWF格式:合并成一个DXF文件。

有全部图形内容的图纸空间

图形内容被保存到模型空间
视口在指向那些图形内容的纸空间中创建。
即使在Archicad中对图形进行了裁剪，整个源视图也会被导出。
如要控制这些图形的保存方式，请使用此设置：将图形放置到
注：如果导出的布图包含基于楼层平面视图的图形：在保存为DWG文件之前，确保图纸已经更新。这样一来，平面图上的任何库件、区域和门/窗都可以转换为智能的AutoCAD块。

有被剪辑视图内容的图纸空间

使用该选项来减少DWG的大小，并根据需要隐藏内容（例如出于隐私考虑）。

选择项目原点或测绘点。

“测绘点”选项可确保“模型空间”内容根据 Archicad 中设置的坐标获得正确定向。

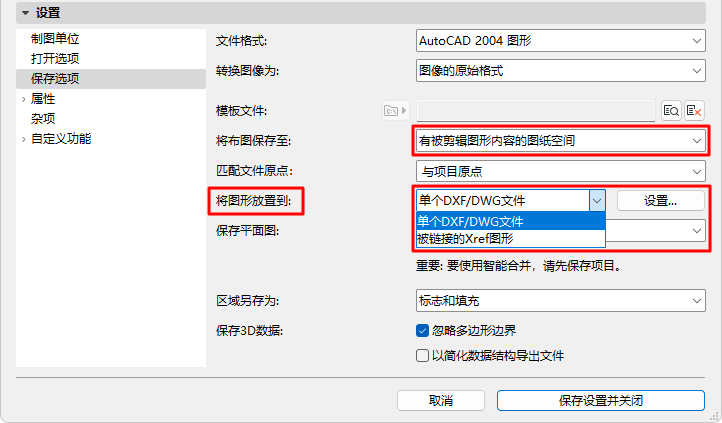

如果您将布图保存到纸空间（无论是裁剪视图还是完整视图）：使用这个控件来选择图形保存的方式

单个DXF/DWG文件

被链接的Xref图形

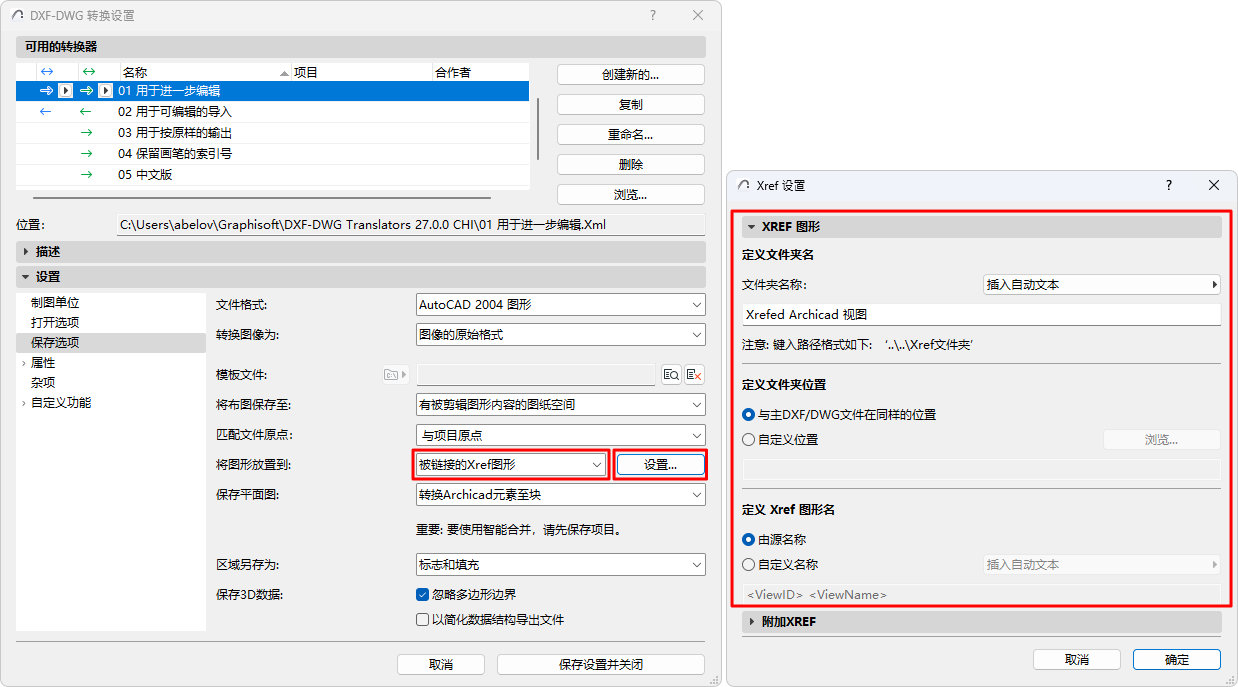

如要管理这些链接的图形的名称和位置，请执行以下操作：点击设置，在XREF图形面板中定义您的偏好

您的Archicad布图可能包含您作为XREF附件的dwg文件。这些是链接到外部来源的只读图纸。

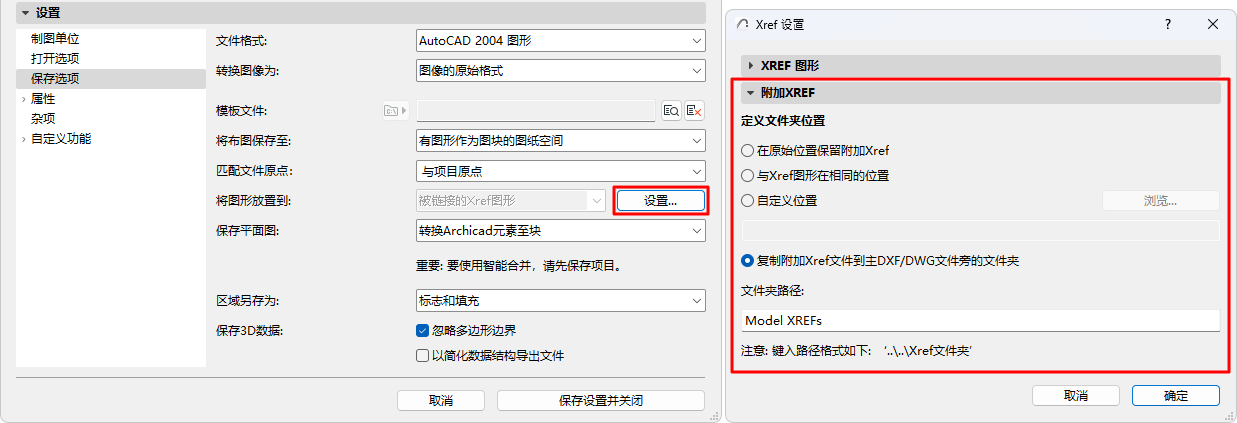

当您将布图保存为DWG时，这些附加的图形会保持与其外部源的链接。然而，如果需要的话，您可以重新定义这个源位置，例如将所有这些链接的图形保存到一个新文件夹中。点击设置，在附加的XREFs面板中定义您的偏好。

在保存楼层平面图（视图或布图）时，可使用以下选项：

Archicad元素转换为图块：每个元素将被转换为2D图形基元，并在一个块中组合，没有任何属性、特性或元数据。
仅对象转换为图块：只有GDL对象被组合成图块。其他的都将是2D图形元素。
分解Archicad元素：所有元素会被分解为单独的2D图元。如果要将DXF文件从Archicad导出到一个不能处理图块的程序，则使用它。
为智能合并准备文件：使用此功能将DXF/DWG文件合并为往复工作流的一部分。更多关于智能合并的信息，见往复转换（智能合并）。

将区域另存为仅标志，或标志和填充。

下列选项仅在保存3D数据时可用：

忽略多边形边界：Archicad 3D窗口中的多边形边界的颜色通常与其表面的颜色不同。如果您想在AutoCAD中重新生成这一效果的话，那么请不要选择该复选框。
以简化数据结构导出文件：此选项的效果类似于"分解复杂的Archicad元素"的选项－所有数据转入到实体剖面，而不是图块。
