画笔 & 颜色 (DXF/DWG转换设置)

这些选项在DXF/DWG转换设置对话框当中，

参见DXF-DWG转换设置。

Archicad的画笔颜色是可配置的，但与颜色关联的Archicad画笔号码不能被修改。

通过搜索最佳的颜色匹配，可以将Archicad画笔转换为AutoCAD的颜色，或可设置转换字典。

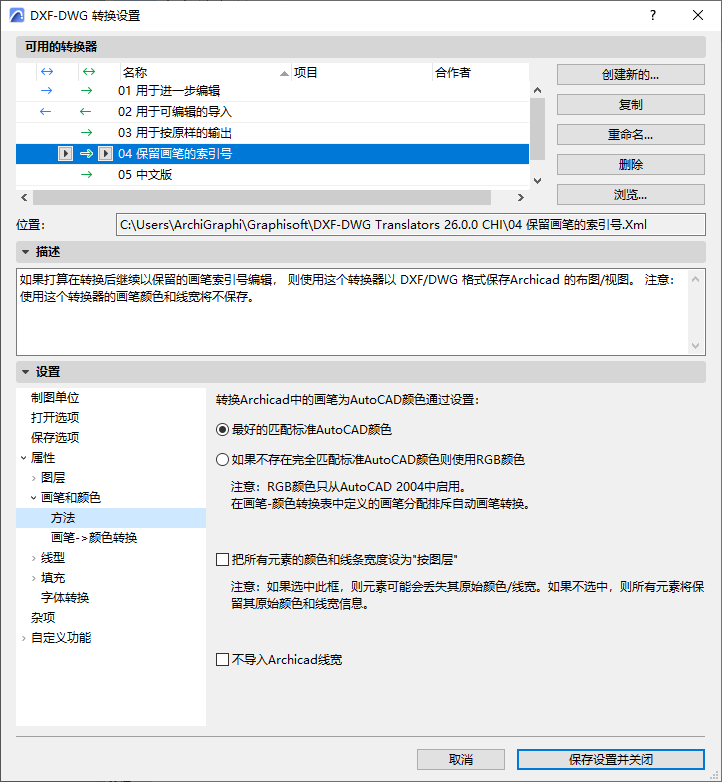

要通过画笔索引号转换，使用名为"保持画笔索引号"的默认转换器 （从DXF-DWG转换器设置对话框顶部的弹出转换器中选择此选项）。

  • 如果Archicad中的背景填充笔设置为窗口背景（-1），则它将转换为AutoCAD Wipeout。
  • 面片对象的背景填充颜色被分配窗口背景画笔颜色（-1）：作为结果，当改变背景颜色时，将正确显示面片。当面片被转换到AutoCAD，它的背景被转换为一个没有边框的AutoCAD区域隐藏，并且会被正确地显示。
    注： 如果要使用AutoCAD 2004前的AutoCAD版本，擦去则可作为"快速工具"使用。擦去已整合到AutoCAD 2004。


画笔方法

打开

  • 打开：当您打开一个DXF/DWG 文件时，Archicad的画笔表将被设置为AutoCAD颜色。画笔号同DXF/DWG 文件中的AutoCAD颜色号一致。

    其它导入对于任何其他DXF / DWG导的入操作，不应更改画笔（合并，附加XREF，打开对象等），因为每种AutoCAD颜色都将映射到具有最相似颜色（RGB）组件的Archicad画笔中。

    注： 所有笔号为256或更高的AutoCAD画笔在Archicad中都会被转换为255。

保存

保存到AutoCAD 2004或更高版本时，可以使用以下两个选项。

  • 最佳匹配标准AutoCAD颜色:使用“保存”操作，各Archicad画笔都将映射到具有最相似颜色（RGB）组件的AutoCAD颜色中。
  • 注意：循环不一定导致与原来的颜色相同。例如，如果Archicad画笔25发现AutoCAD颜色236是其最接近的色彩，而AutoCAD颜色236很可能会选择Archicad画笔32作为最接近的颜色，而非25。RGB颜色：如果匹配不存在，则将保存Archicad画笔的RGB值，并在AutoCAD图纸中为其指定256或更高的画笔索引编号。

把所有元素的颜色和线条宽度设为按图层

  • 对于保存：选中此选项可覆盖上面的画笔颜色转换的首选项。
  • 每个保存的实体都将具有随层颜色。当AutoCAD用户改变附加到图层上的颜色时，图层上的所有事物均会相应的改变颜色。

不导入Archicad线宽

  • 对于保存：使用此选项，Archicad画笔的画笔宽度将不会导出到生成的AutoCAD图形中。

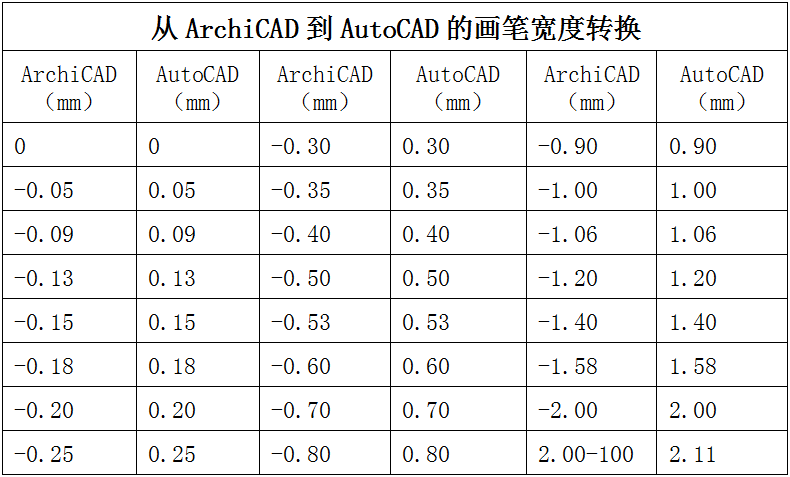

下表显示不选择此复选框并导出画笔宽度时，Archicad画笔宽度转换为AutoCAD画笔宽度的方式。



画笔-颜色转换

选中此框以启用Archicad画笔和AutoCAD颜色之间的转换设置。

这些设置优先于方法页面上设置的自动转换方法。
