Úprava a správa stavebních materiálů

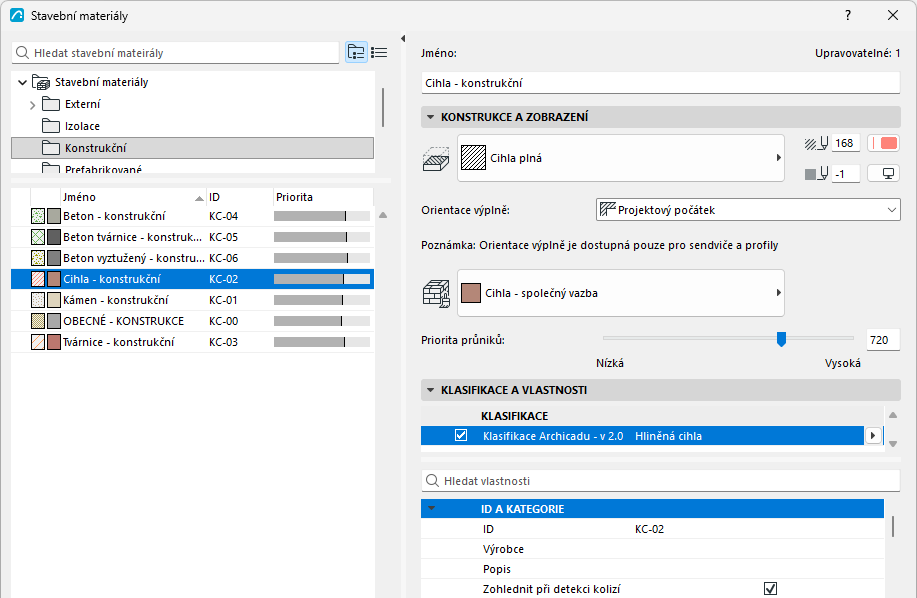

Otevřete okno nastavení stavebních materiálů:

  • (Volby > Atributy prvků > Stavební materiály)
  • Nástrojová lišta Atributy (Okno > Nástrojové lišty > Atributy)
  • V seznamu na panelu vlevo jsou seřazeny stavební materiály projektu podle jména, ID a priority průniků.
  • Zelené zvýraznění označuje stavební materiály aktuálně vybraných prvků.

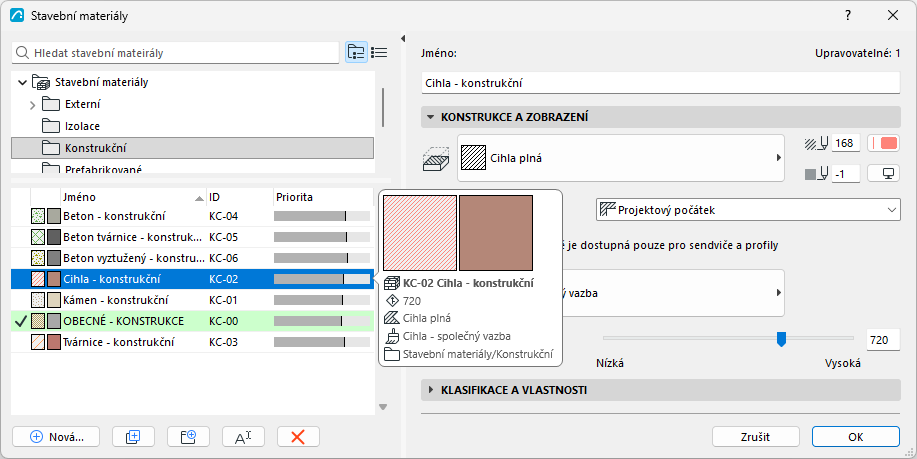

    Poznámka: Najeďte na materiál myší, zobrazí se další informace.

Obecné informace: viz Používání oken atributů.

Úprava stavebního materiálu

  1. Vyberte jeden nebo více stavebních materiálů.
    Tip: Pokud ve složkovém zobrazení vyberte podsložku, můžete upravit veškerý její obsah najednou.
  2. Vlastnosti můžete upravit pomocí polí v pravé části okna


Řezová výplň

Vyberte řezovou výplň stavebního materiálu. V této nabídce jsou jsou uvedeny pouze výplně definované jako řezové výplně: vizKategorie výplní

Pera popředí a pozadí řezové výplně: Vyberte pera pro popředí a pozadí řezové výplně stavebního materiálu.

Viz také Odstranění čar mezi prvky modelu.

Orientace výplně

Tato volba má vliv pouze na vzory řezových výplní stavebních materiálů, které jsou použity v sendvičích a vlastních profilech. Vyberte možnost orientace výplně:

  • Projektový počátek: Vzor výplně bude mít počátek v projektovém počátku.
  • Počátek prvku: Vzor výplně je zarovnán se směrem prvku.
  • Vyplnit vrstvu: (Dostupné pouze pro symbolové výplně.) Vzor bude upraven podle tloušťky vrstvy.

Podobná témata:

Nastavení směru vektorové nebo symbolové výplně

Symbolová výplň jako vrstva sendvičové konstrukce: Vyplnit vrstvu

Povrchový materiál

Nastavte povrchový materiál, který bude použit při zobrazení stavebního materiálu ve 3D.

Poznámka: Na úrovni prvku můžete povrchový materiál v jeho nastavení (panel Model) nebo v Infopaletce přepsat.

Viz také:

Priorita průniků (stavební materiál)

Klasifikace stavebních materiálů a vlastnosti
