Vytvořit otvor do skořepiny

V půdorysu nebo řezu

1. V řezu nebo půdorysu vyberte skořepinu.

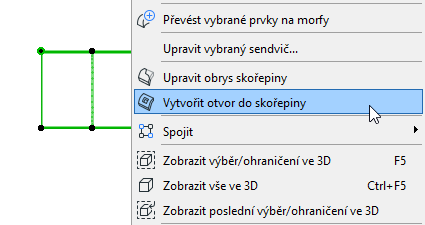

2. V kontextové nabídce vyberte možnost vytvořit otvor do skořepiny.

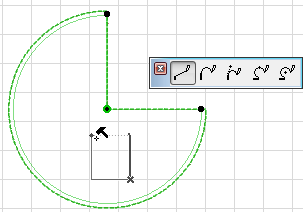

3. Nakreslete do skořepiny libovolný polygon. (Rovina otvoru je nyní rovina půdorysu, můžete ji ale později upravit.)

   Viz Úprava otvoru skořepiny.

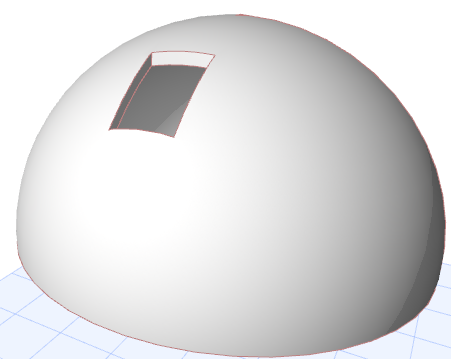

4. Prohlédněte si výsledek ve 3D:





Ve 3D okně:

1. Vyberte skořepinu.
2. V kontextové nabídce vyberte možnost vytvořit otvor do skořepiny.

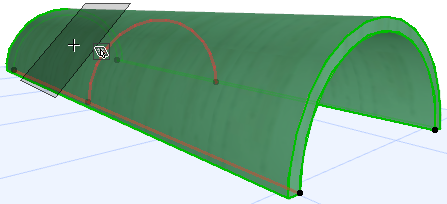

3. Vyberte rovinu, ve které chcete kreslit otvor: grafická odezva ukazuje aktuální rovinu. (Rovinu můžete vybrat na libovolném místě v modelu; nemusí být na povrchu skořepiny.)

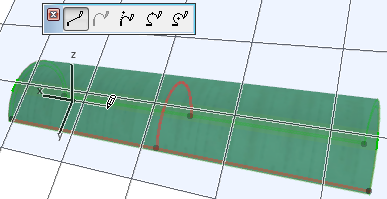

4. Nakreslete do vybrané roviny libovolný polygon. Později můžete otvor upravit.

   Viz Úprava otvoru skořepiny.

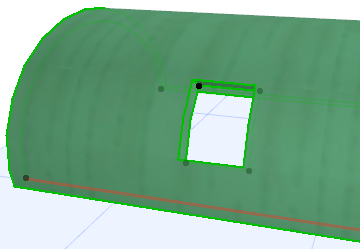

5. Prohlédněte si výsledek.





Podívejte se na video

Vypisování otvorů skořepiny v interaktivních tabulkách

Vlastnosti otvorů ve skořepině (např. plocha a obvod) můžete vypsat pomocí interaktivních tabulek. Stejně jako u ostatních prvků také můžete nastavit “výpočtová pravidla”, na základě kterých jsou plocha a objem otvorů skořepiny ve výsledném výpočtu zahrnuty.

Více detailů najdete v kapitole Předvolby výpočtových pravidel.
