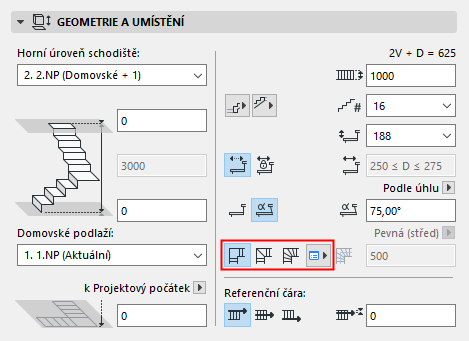

Typy zalomení schodiště

Možnosti podesty

Vzdálenost stupně od podesty

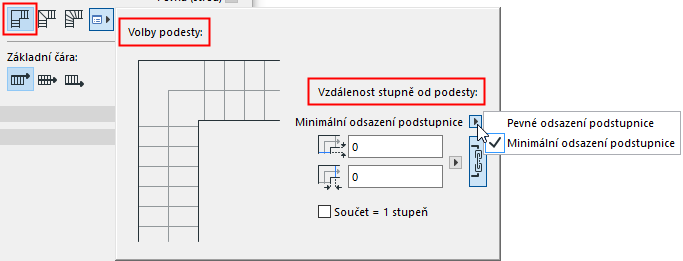

• Odsazení podstupnice od rohu může být nastaveno jako pevné nebo minimální. (V případě že vyberete minimální odsazení, algoritmus bude mít určitou volnost pro zvětšení odsazení při přizpůsobování geometrie schodiště.)
• Zadejte hodnotu odsazení pro nástupní a výstupní hranu mezipodesty.
• Pokud zapnete tlačítko s řetězem, bude podesta vytvořena symetricky (odsazení bude stejné na obou stranách).
  Poznámka: Pokud je tlačítko s řetězem aktivní, všechny podesty budou vytvořeny jako symetrické. Nicméně podesty schodiště, které má podest více, můžou mít podesty různé hodnoty odsazení (pokud je odsazení nastavené jako “minimální”, ne pevné).

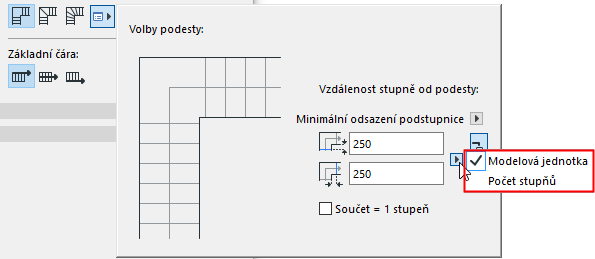

• Hodnotu odsazení můžete zadat v jednotkách modelu, nebo jako určitý podíl délky stupně.





Zkosené stupně se stejným úhlem: Způsob rozdělení

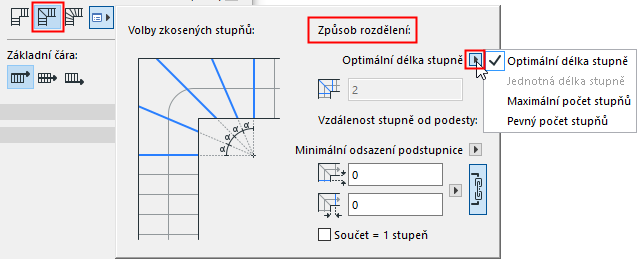

Nastavení způsobu rozdělení

Vyberte metodu rozdělení stupňů v zalomení:

• Optimální délka stupně: Program automaticky najde délku zkoseného stupně, aby co nejvíce odpovídala délce stupně v přímém rameni.
• Maximální počet stupňů: Program do zalomení vloží maximální možný počet zalomených stupňů, který je definován v nastavení schodiště.
• Pevný počet stupňů: Do pole níže zadejte pevný počet zkosených stupňů v zalomení. Zalomení bude rozděleno podle této hodnoty bez ohledu na ostatní pravidla definovaná v nastavení schodiště.



Stejně jako u podesty zadejte minimální nebo pevnou hodnotu odsazení podstupnic od obou konců zalomení.

Další informace

Zkosené stupně se stejnou délkou

Stejná délka stupňů znamená, že přímé i zkosené stupně celého schodiště mají stejnou délku.

• V rámci jednoho schodiště mají stejné zalomené stupně ramene vždy stejný typ zalomení (např. všechny mají typ “dva body”).
• U každého zalomení se stejnou délkou stupňů můžete nastavit posun vypočtené výstupní čáry, což ovlivní také délku stupně. viz Posunout výstupní čáru v zalomení (Zkosené stupně se stejnou délkou)
• Zalomení se stejnou délkou stupňů může mít buď přímou nebo obloukovou výstupní čáru.

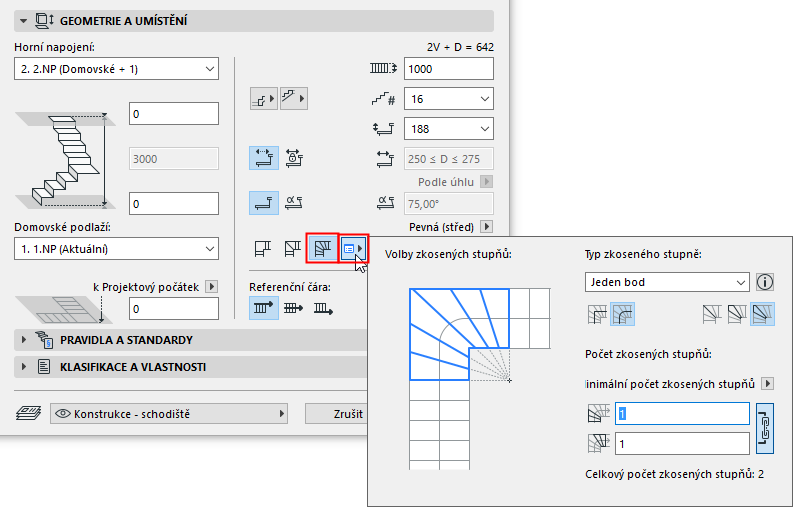

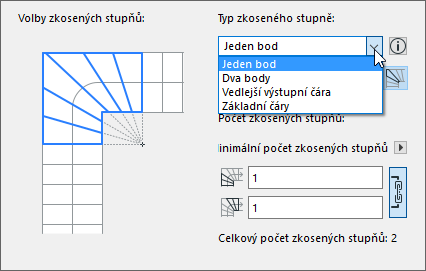

Vyberte jeden ze čtyř typů. Liší se ve způsobu konstrukce geometrie. Ilustrační obrázek u každé z voleb vám napoví, jak konstrukce stupňů funguje.

Více informací a ilustrací:

Typy zalomení se stejnou délkou zkosených stupňů

Další informace

Typ zalomení vs. Typ segmentu

Segmenty schodiště - ne jen zalomení - můžou být také nastavené jako podesty nebo mít zalomené stupně (včetně segmentů ramen). Typ segmentu se ale nevolí v nastavení schodiště, ale přímo při jeho vytváření.

Viz Typ segmentu schodiště.

Výsledek nastavení těchto segmentů může být jiný, než s dostupnými typy zalomení v nastavení schodiště.

V každém případě ale volby typu zalomení dokončeného schodiště můžete upravit - pro každý segment nebo konkrétní zalomení.

Viz níže.

Úprava typu zalomení schodiště

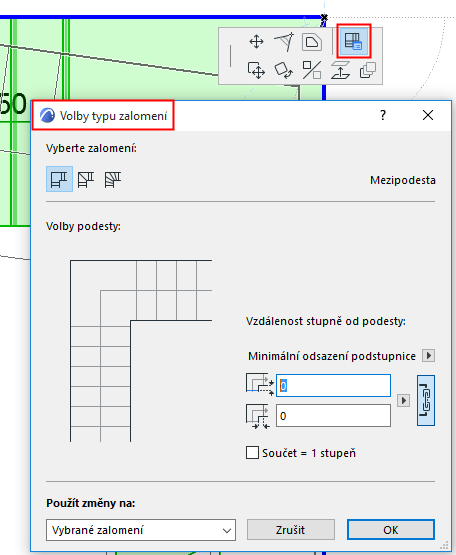

Nastavení libovolného zalomení již vytvořeného schodiště můžete upravit pomocí plovoucí paletky.

1. Vyberte schodiště v půdorysu.
2. Klikněte na bod zalomení a v plovoucí paletce vyberte Volby typu zalomení.
3. V následujícím okně vyberte typ zalomení a upravte jeho nastavení.

Použít změny na: Z nabídky vyberte, jestli budou změny použity na označené zalomení nebo na všechna zalomení schodiště.

Související téma:

Typ segmentu schodiště
