Schodnicová konstrukce ramene

Tato nastavení jsou dostupná, pokud jako typ konstrukce ramene vyberete schodnici.

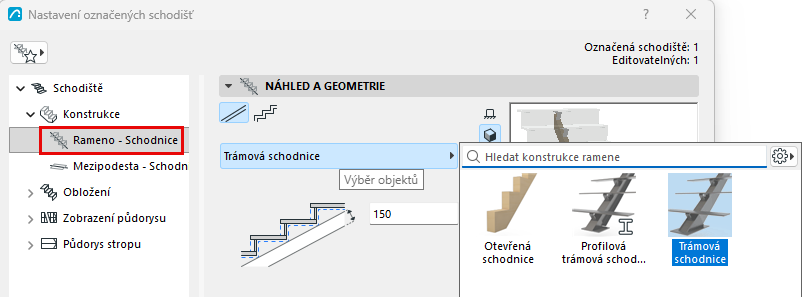

Schodnice jsou GDL prvky: z nabídky vyberte prvek, který bude tvořit schodnici.

Mezi tyto prvky patří obecná schodnice; profilová schodnice; a otevřená schodnice (viz níže).

Více detailů najdete v kapitole Vlastní prvky schodišť a zábradlí.

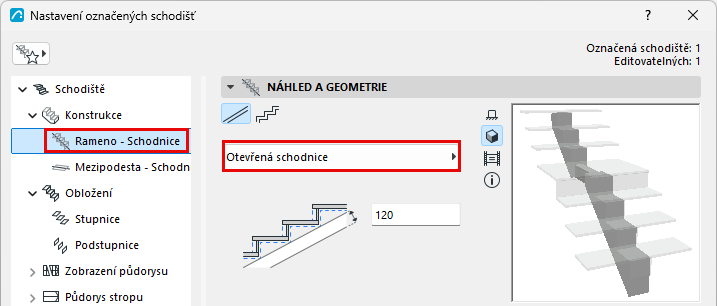

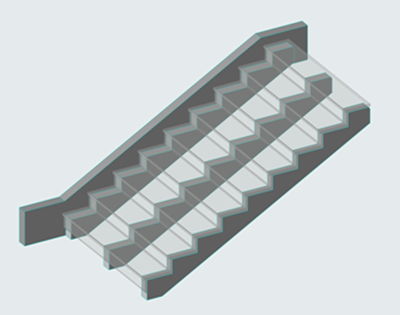

Použití otevřené schodnice (konstrukce ramene)

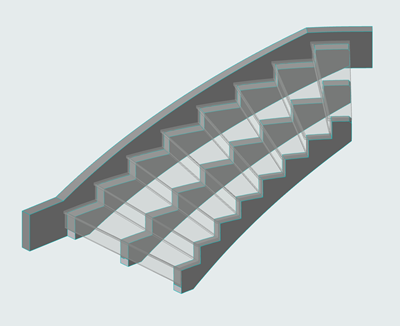

“Otevřená schodnice” je konstrukce dostupná jako schodnice prvku ramene.

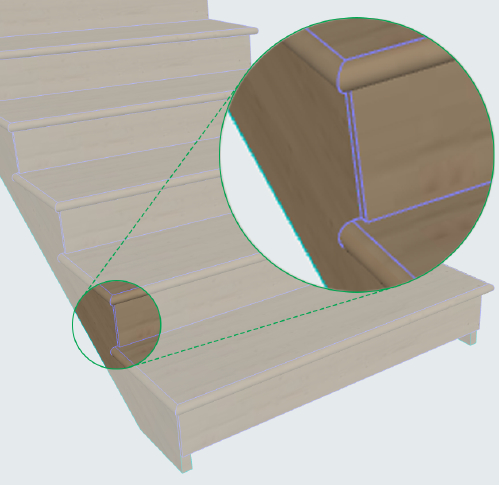

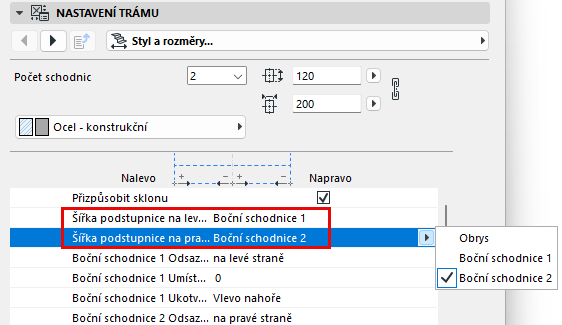

Umístění schodnice nastavíte na panelu Nastavení prvku schodnice. Všimněte si možnosti zarovnání podstupnice ke schodnicím (pokud jsou odsazeny) nebo k obrysu schodiště.

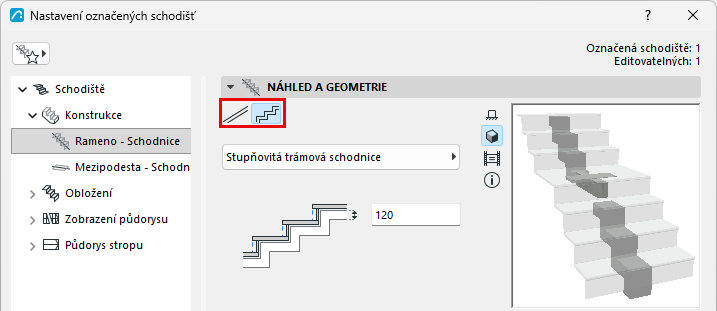

Výběr tvaru

V nastavení schodnice ramene vyberte tvar schodnice: přímá nebo se stupni. Jsou dostupné také profilové prvky.

Níže zadejte hodnotu tloušťky stupnice. V náhledovém obrázku je vidět výsledek.

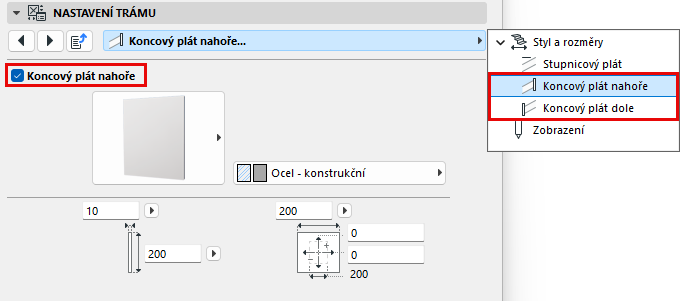

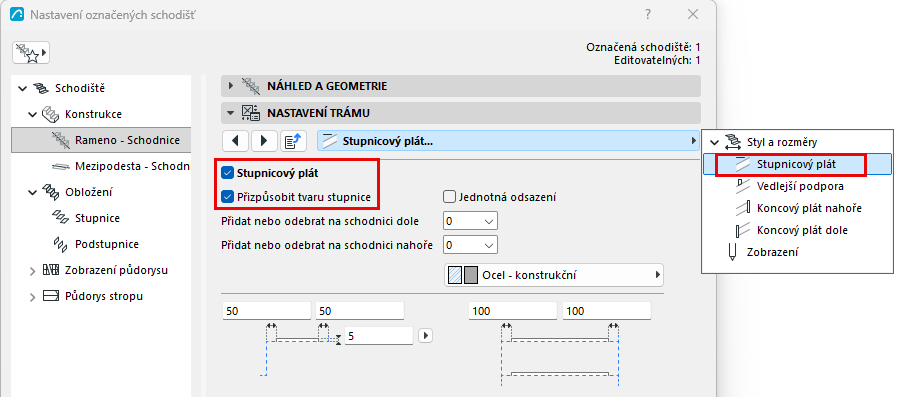

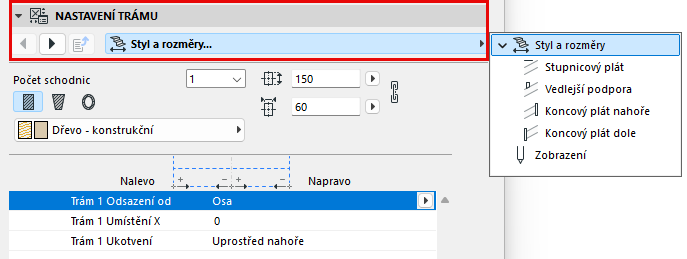

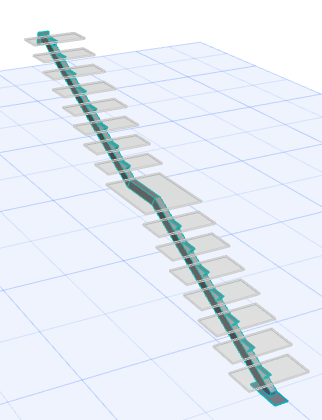

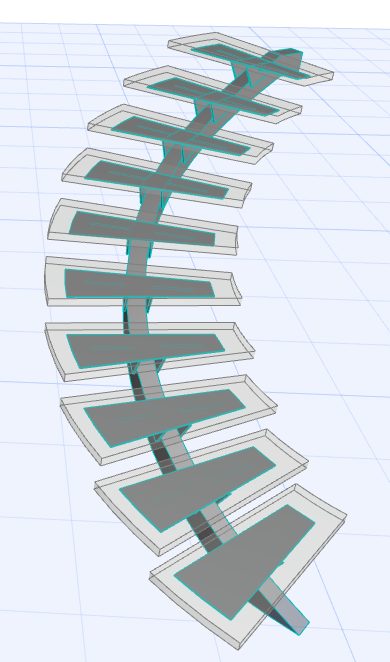

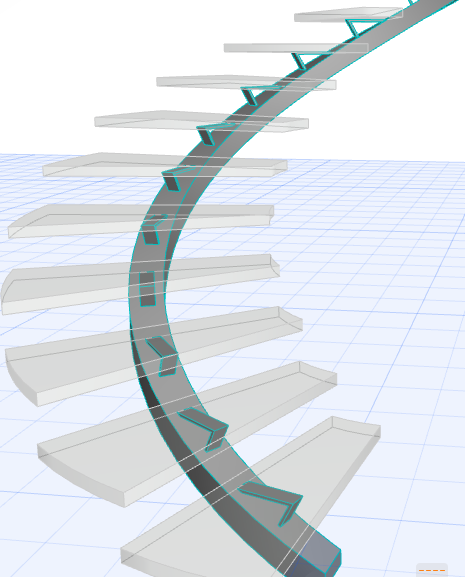

Nastavení trámu

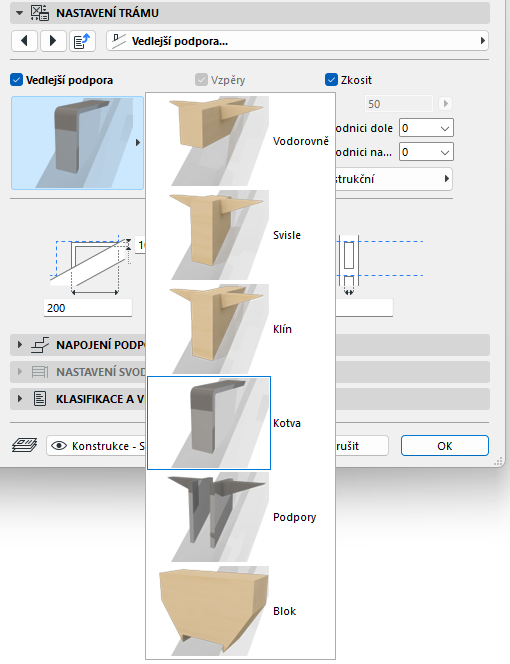

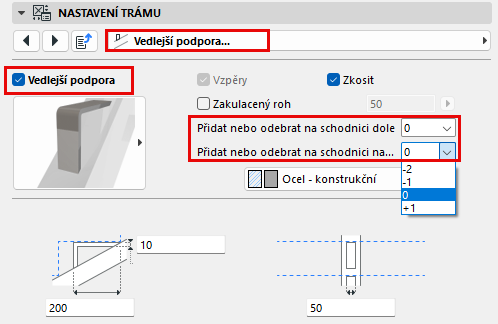

Pomocí záložek tohoto panelu můžete nastavit prvek schodnice.

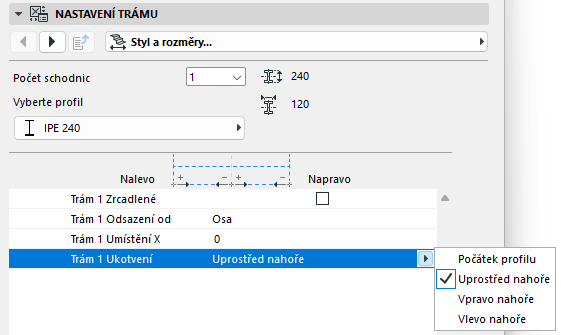

Kotevní bod schodnice

Kotevní bod schodnice je na horní straně: vyberte s z volem Vlevo nahoře, Uprostřed nahoře nebo Vpravo nahoře.

Důležité: Aby byla zajištěna správná napojení s profilovým trámem, zkontrolujte, zda je počátek profilu definován na horní hraně profilu!

Viz také Profilová boční schodnice: Speciální možnosti .

Informace o nastavení profilu viz Počátek profilu v okně editoru profilu.

Nastavení počtu schodnic

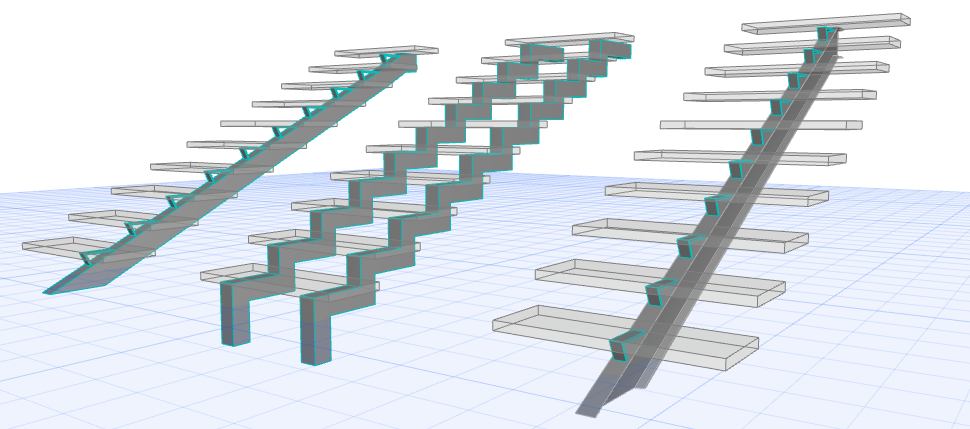

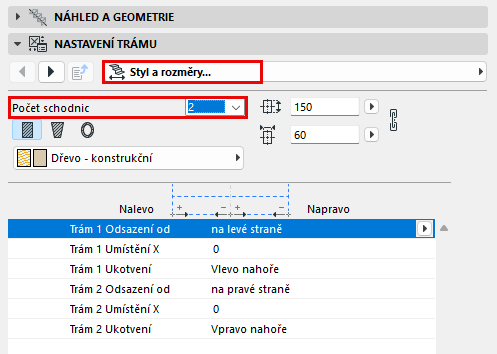

Pomocí této volby (stránka Styl a rozměry v nastavení trámu) můžete přidat více trámů (až 10), které budou sloužit jako nosné konstrukce schodiště na všech ramenech.

Poznámka:

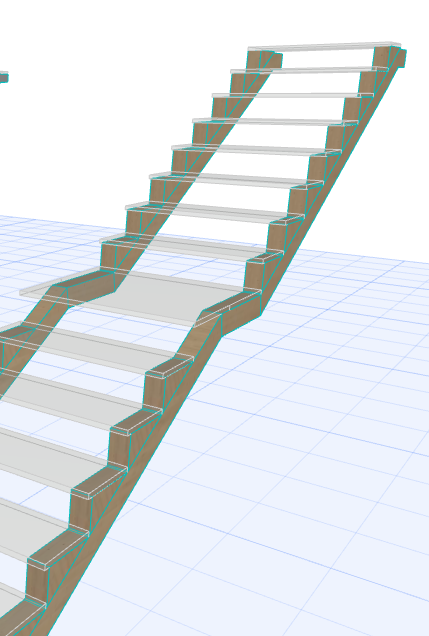

Počet schodnic je potřeba nastavit pro rameno i podestu zvlášť (na vlastních stránkách nastavení).

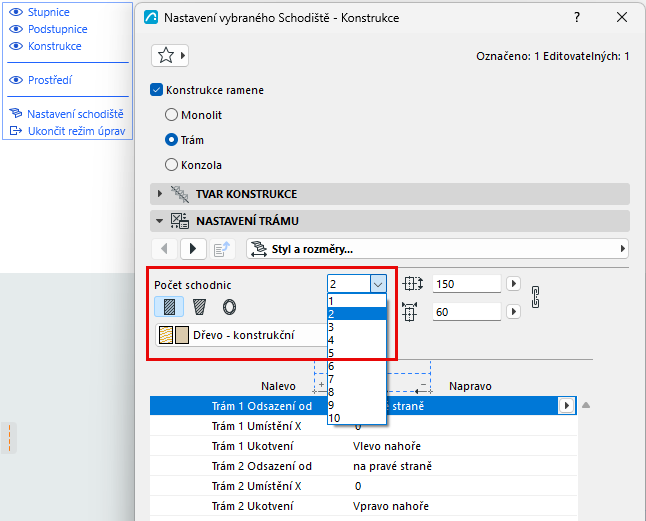

V režimu úprav můžete upravit počet schodnic každého ramene i podesty zvlášť.

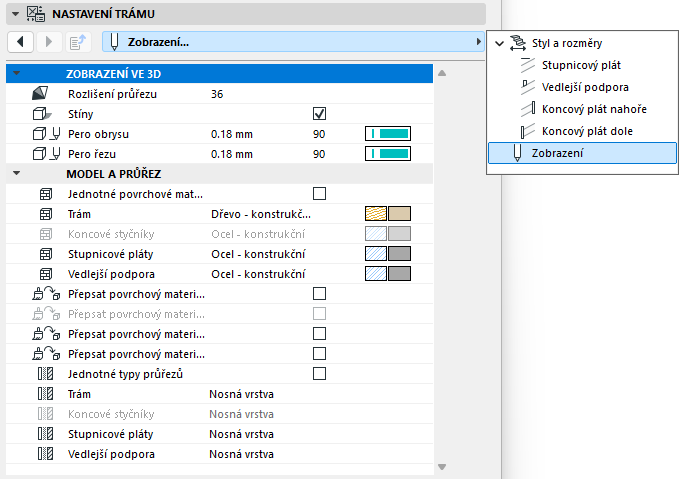

Atributy a zobrazení schodnice

V závislosti na zvoleném prvku schodnice nastavte stavební materiál a/nebo vyberte profil. Podle potřeb upravte jeho hodnoty.

Note:

Atributy schodnice musíte nastavit samostatně pro rameno i podestu.
Volbou “Jednotné stavební materiály” sjednotíte stavební materiály prvků schodnic (např. schodnice, koncové styčníky, vedlejší podpory) zobrazených v seznamu.

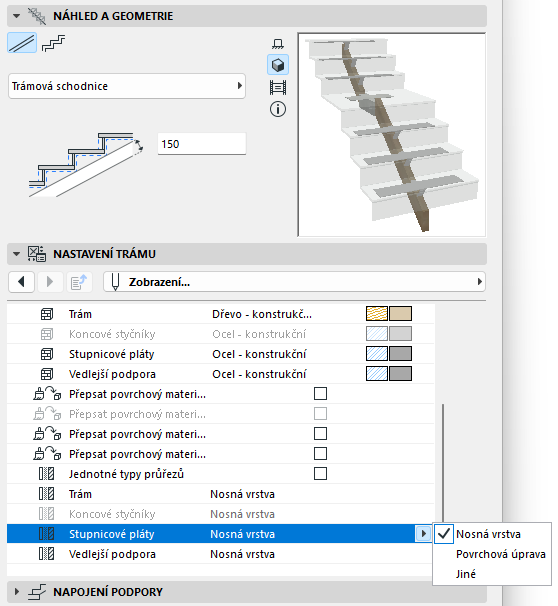

Definování komponentů jako Jádro/Povrch/Ostatní

V části Zobrazení v dialogovém okně Nastavení: nastavte komponenty jako Jádro/Povrch/Ostatní. (Chcete-li nastavit části samostatně, zrušte zaškrtnutí políčka "Jednotné typy komponentů".)

Definování typů komponentů tímto způsobem vám umožňuje řídit jejich zobrazení pomocí Částečného zobrazení konstrukce. Chcete-li například zobrazit koordinační zobrazení pouze pro konstrukci, zvolte v nastavení Částečného zobrazení konstrukce zobrazení "Pouze nosnou konstrukci". Tím se skryjí komponenty schodiště, které jsou definovány jako "Povrch" nebo "Ostatní".

Částečné zobrazení konstrukce komponentů schodiště je podporováno v zobrazeních založených na 3D modelu (např. v Řezech). V Půdorysech a Půdorysech podhledů se schodiště zobrazují jako symboly a nejsou Částečným zobrazením konstrukce ovlivněna.

Poznámka: U profilových komponentů nastavte jejich typ ve Správci profilů.
