Tvorba šikmého sloupu

Úhel můžete zadat v okně nastavení sloupu, nebo použít geometrickou metodu dvě kliknutí pro určení úhlu šikmého sloupu graficky.

Nastavení úhlu sklonu v nastavení sloupu

Úhel sklonu můžete zadat v okně nastavení

  1. V nastavení sloupu (na stránce Sloup, záložce Umístění), nebo v infopaletce klikněte na ikonu šikmého sloupu.
  2. Zadejte úhel sklonu trámu ve stupních.

  3. V Info paletce vyberte metodu vložení a umístěte trám.

Geometrická metoda: Dvě kliknutí

Umožňuje volně určit sklon sloupu během vkládání. Použití této metody je nejvhodnější ve 3D okně.

Před vkládáním sloupu nezadávejte úhel sklonu.


  1. Klikněte pro umístění základny sloupu.
  2. Klikněte znovu pro dokončení zadávání sloupu.

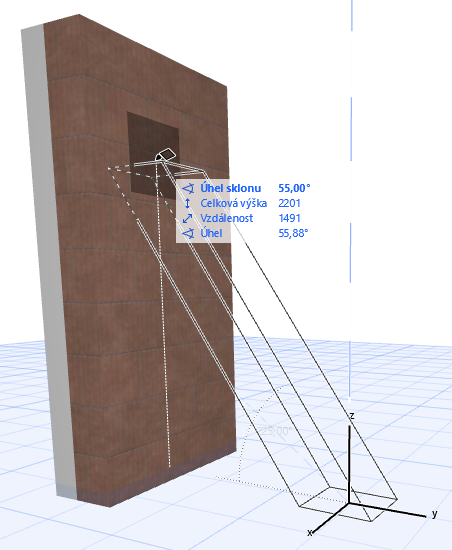

    • Ve 3D okně se při zadávání můžete přichytávat k existujícím prvkům a/nebo podržení klávesy Shift k pracovní rovině.

      ColumnInput3D_100143.png     ColumnInput3D_200144.png

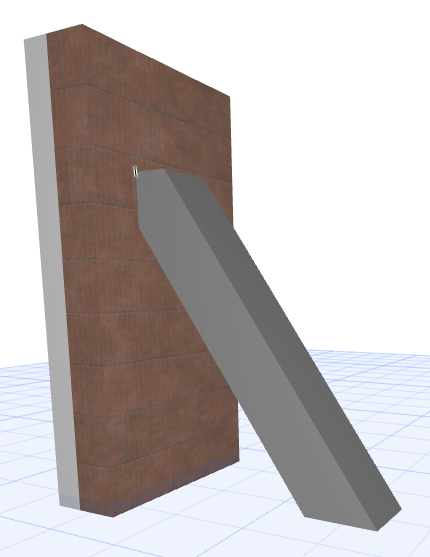

  • Druhý klik určuje sklon sloupu a (pokud je vytvářen ve 3D okně) jeho výšku.
  • Při vytváření sloupu touto metodou v půdorysném zobrazení je výška sloupu fixní.
