Umístit Sloup

V okně nastavení můžete před umístěním sloupu upravit geometrii jeho průřezu, výšku, umístění a sklon konců.

vizNastavení nástroje Sloup: Náhled a umístění

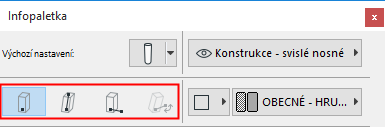

V infopaletce zvolte jednu ze čtyř geometrických metod umístění sloupu.



Geometrická metoda: Jednoduchý



Vložte sloup (svislý nebo šikmý) jedním kliknutím Osa sloupu bude promítnuta do půdorysu.

Šikmé sloupy: Viz Tvorba šikmého sloupu.

Geometrická metoda: Dvě kliknutí

Umožňuje volně určit sklon sloupu během vkládání.

Před vložením sloupu není nutné znát úhel sklonu.


  1. Klikněte pro umístění základny sloupu.
  2. Klikněte znovu pro dokončení zadávání sloupu.
  • Druhý klik určuje sklon sloupu a (pokud je vytvářen ve 3D okně) jeho výšku.

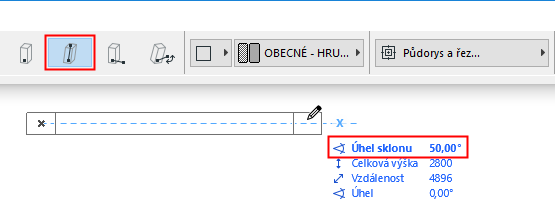

  • Při zadávání v půdorysném zobrazení je výška sloupu daná a graficky určujete úhel sklonu (informace je zobrazená v informátoru).

  • Ve 3D okně se při zadávání můžete přichytávat k existujícím prvkům a/nebo podržení klávesy Shift k pracovní rovině.

    ColumnInput3D_1.png     ColumnInput3D_2.png

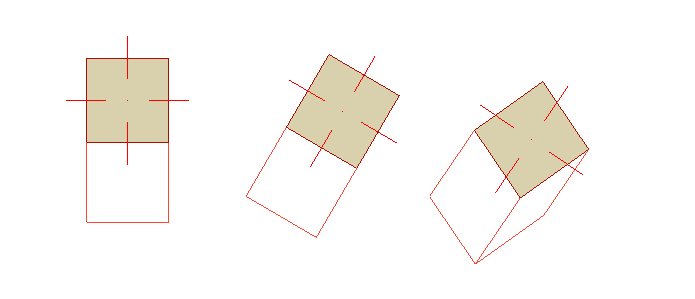

Geometrická metoda: Natočení


  1. Klikněte pro umístění základny sloupu.
  2. Druhým kliknutím určete úhel natočení.

Geometrické metoda: Šikmý a natočený

Pouze pro šikmé sloupy.


  1. Klikněte pro umístění základny sloupu.
  2. Druhým kliknutím určete úhel natočení.
  3. Otáčejte sloup kolem jeho šikmé osy, pak kliknutím zadávání dokončete.
