Zobrazení prostupu v půdorysu

Detaily půdorysného zobrazení prostupu jako symbol, atributy a referenční osa, je možné definovat v nastavení prostupu.

Poznámka: Prostupy jsou viditelné pouze v případě, že je viditelný alespoň jeden z řezaných prvků.

Podívejte se na video

Témata v této části:

Půdorysný symbol

Zobrazení prostupu v řezaných prvcích

Rozdělené prostupy: Oddělené nebo sloučené

Hrany řezu

Obrysy prostupu v půdorysu

Povrchové výplně prostupu

Referenční osa prostupu

Půdorysný symbol

Podívejte se na video

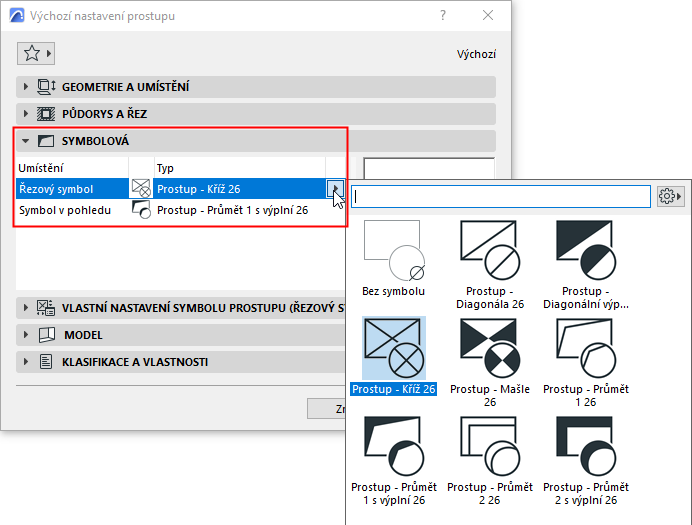

Prostup může mít dva různé půdorysné symboly: řezový symbol a symbol v pohledu. Vyberte výchozí nastavení pro každý z nich v záložce Symbol v nastavení prostupu.

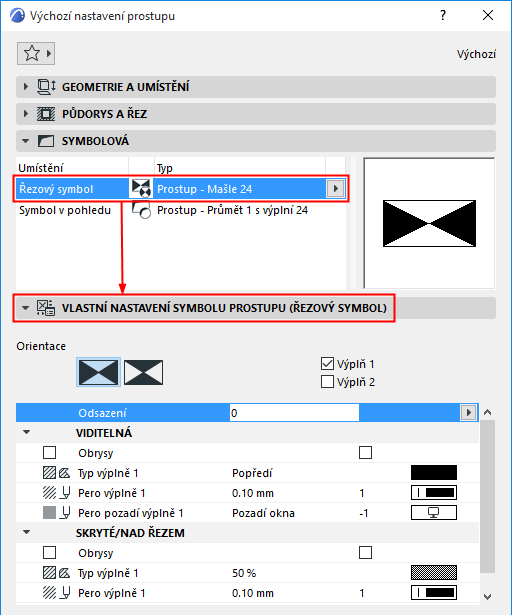

Detailní nastavení geometrie a atributů symbolu upřesněte v záložce Vlastní nastavení symbolu prostupu:


Obrázek 1. Řezový symbol s odsazením a obrysem
Obrázek 2. Symbol v pohledu s odsazením a obrysem

Zobrazení prostupu v řezaných prvcích

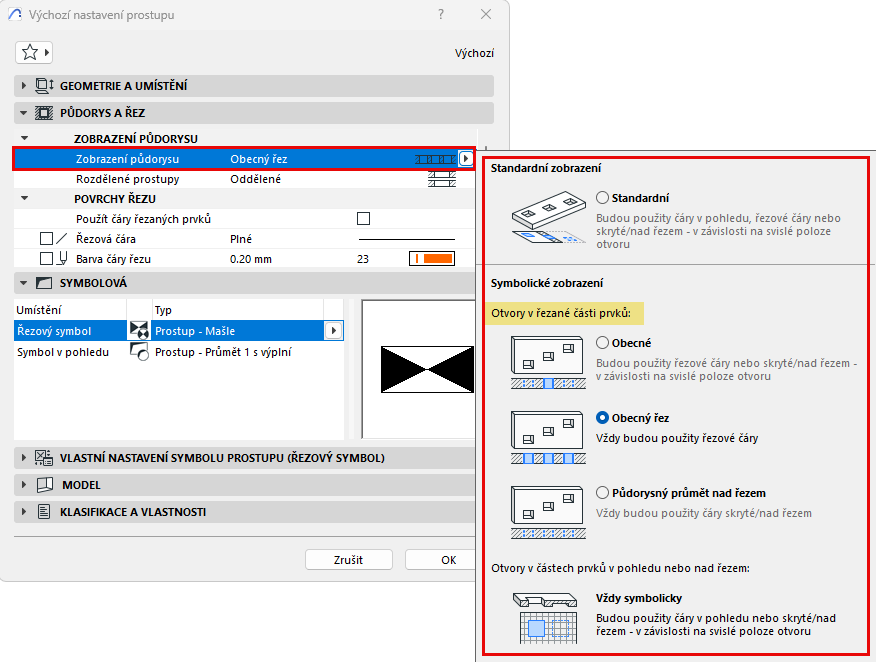

V okně nastavení prostupu: Volbou Zobrazení půdorysu určete, jak se bude prostup zobrazovat v řezaných prvcích.

Poznámka: Prostupy v neřezaných prvcích / prvcích nad rovinou řezu jsou vždy zobrazeny symbolicky.

  • Standardní: V závislosti na svislém umístění používá atributy pro prvky v řezu, pod řezem nebo nad řezem. Jedná se o nejlepší možnost pro otvory ve střechách.
  • Obecné: V závislosti na svislém umístění používá atributy pro prvky v řezu, pod řezem nebo nad řezem.
  • Obecný řez: Vždy používá atributy pro zobrazení v řezu (bez ohledu na svislé umístění prostupu).
  • Půdorysný průmět nad řezem: Vždy používá atributy pro zobrazení v řezu (bez ohledu na svislé umístění prostupu).

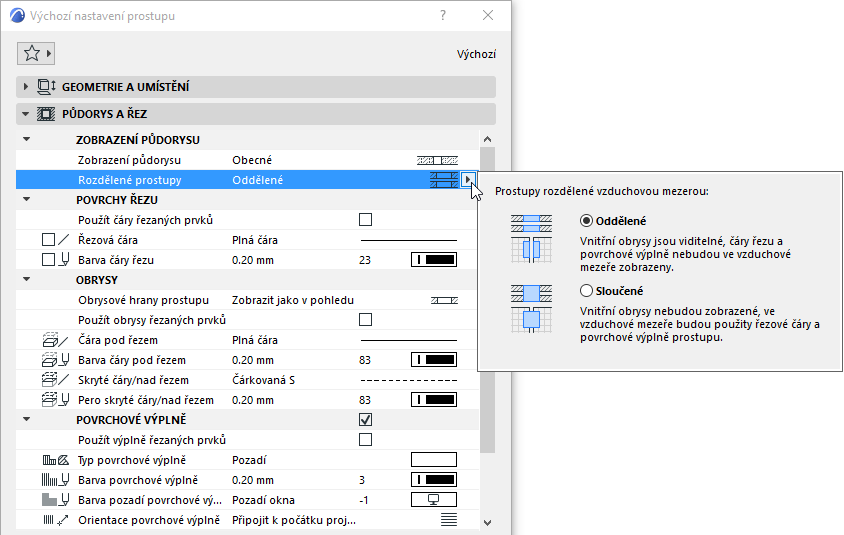

Rozdělené prostupy: Oddělené nebo sloučené

Platí pro prostupy které řežou více prvků nebo sendvičovou zeď se vzduchovou mezerou:


  • Oddělené:
  • Čáry rozhraní vrstev (kolem vzduchové mezery) jsou viditelné.
  • Čáry řezu a povrchová výplň (vzduchové mezery) nejsou viditelné.
  • Sloučené:
  • Čáry rozhraní vrstev (kolem vzduchové mezery) nejsou viditelné.
  • Čáry řezu a povrchová výplň (vzduchové mezery) jsou viditelné.
    Obrázek 3. Prostupy procházející vzduchovou mezerou: Oddělené vs. Sloučené

Povrchy řezu

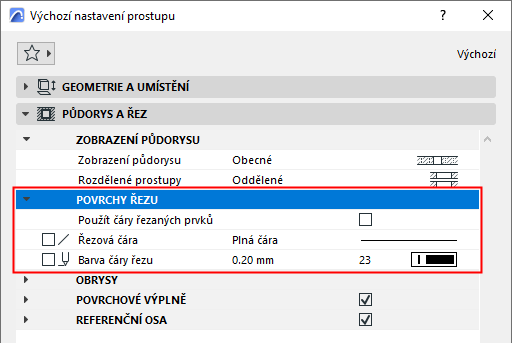

Pokud chcete použít atributy prvku řezaného prostupem pro hrany prostupu: zaškrtněte pole Použít čáry řezaných prvků. V opačném případě budou použity řezové čáry prostupu (které definujete v tomto okně).


Obrázek 4. Použít čáry řezaných prvků
Obrázek 5. Použít čáry prostupu

Obrysy prostupu v půdorysu

Obrysové hrany prostupu

"Obrysové hrany prostupu" jsou hrany, které neprotínají žádný jiný prvek nebo se nekryjí s hranou jiného prvku.

Obrázek 6. Prostupy s obrysovou hranou (1) a bez obrysové hrany (2)

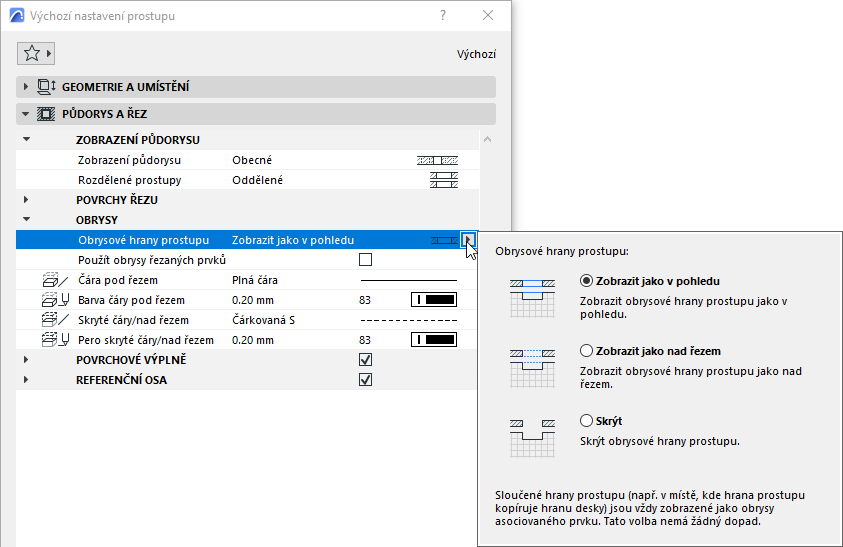

Tyto hrany můžete zobrazit jako v pohledu, zobrazit jako nad řezem nebo skrýt:


Obrázek 7. Obrysové hrany zobrazené jako v pohledu - zobrazené jako nad řezem - skryté
Obrázek 8. Obrysové hrany zobrazené jako v pohledu - zobrazené jako nad řezem - skryté
Poznámka: Toto nastavení nemá žádný vliv na hrany prostupu, které se překrývají s hranou např. desky. Nastavení těchto (překrývajících se) hran závisí na nastavení obrysu desky (hran pod nebo nad rovinou řezu).

Obrysy otvoru

Nastavte atributy pro čáry pod řezem a nad řezem. Můžete použít obrysy řezaných prvků.. V opačném případě budou použity atributy prostupu (které definujete v tomto okně).

Povrchové výplně prostupu

Viz Přiřazení povrchové výplně.


  • Pokud je použitý způsob "odděleně" rozdělených prostupů, povrchová výplň není ve vzduchové mezeře zobrazena.
  • Symbol prostupu je umístěn nad prostup (včetně jeho povrchové výplně, pokud je zapnutá.)

Referenční osa prostupu

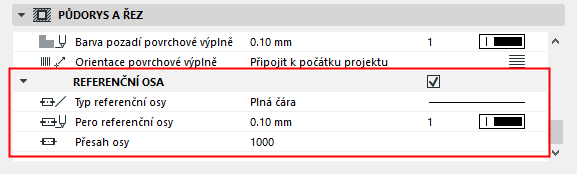

Nastavte atributy referenční osy prostupu pro zobrazení v půdorysu a řezu.

Poznámka: Zobrazení nebo skrytí referenčních os v jednotlivých zobrazeních nastavte ve Volbách zobrazení modelu. Viz Volby zobrazení modelu pro konstrukční pohledy.
