Zobrazení sloupu v půdorysech a řezech

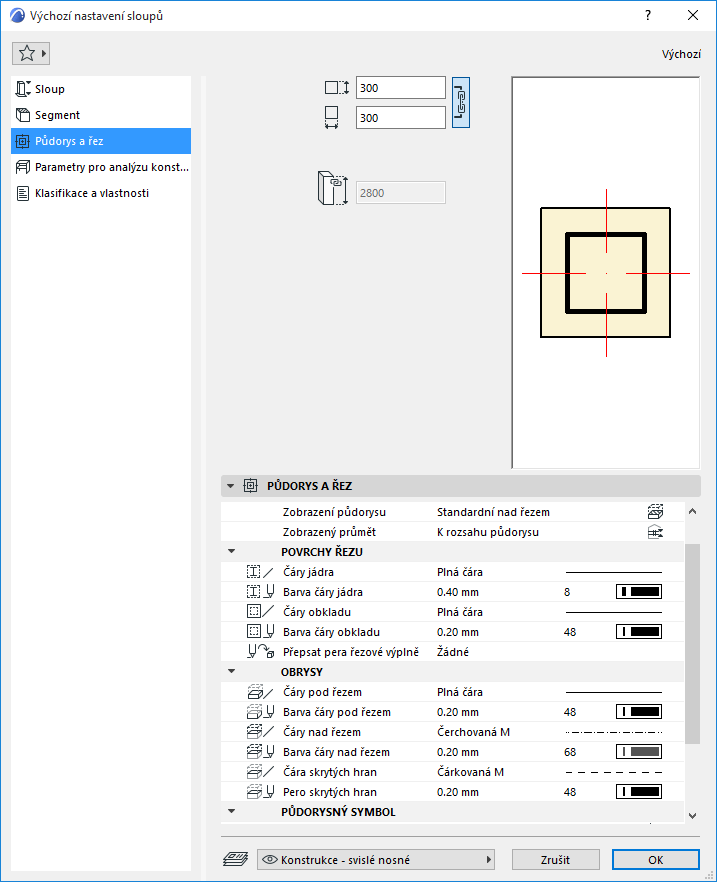

Na stránce Půdorys a řez v nastavení sloupu

Viz Zobrazení prvků v půdorysech a řezech.

Čára skrytých hran

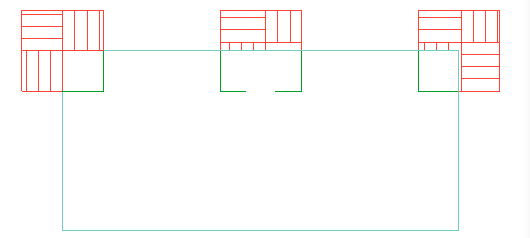

Zvolte atributy pro vykreslování skryté čáry. Skrytá čára je používaná pro zobrazení sloupu pod deskou - pokud je tato volba aktivní ve Volbách zobrazení modelu.

Viz Volby zobrazení modelu pro konstrukční pohledy.

Půdorysný symbol

Typ symbolu: Plochý, Lomený, X nebo Osový kříž

Poznámka: U profilového sloupu jsou dostupné pouze dva typy symbolu - plochý a osový kříž. Osový kříž znázorňuje osu sloupu a otáčí se spolu s průřezem sloupu.

Pokud je aktivní možnost Osový kříž, jsou k dispozici další dvě možnosti nastavení: Vzdálenost od středu a Délka vně sloupu

I když je osový kříž grafika a ne část modelu, změní se při úpravě měřítka výkresu jeho velikost (společně se sloupem).

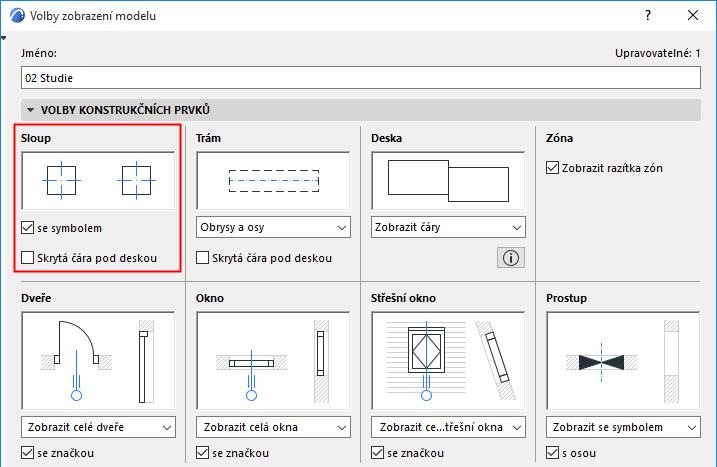

Zobrazení symbolu sloupu můžete zapnout nebo vypnout pro celé zobrazení ve VZM - Dokument > Zobrazení modelu > Volby zobrazení modelu.

Povrchové výplně

Viz Přiřazení povrchové výplně.
