Zakřivit trám ve svislé rovině

Ve 3D okně nebo v okně pohledu/řezu:

  1. Označte trám.

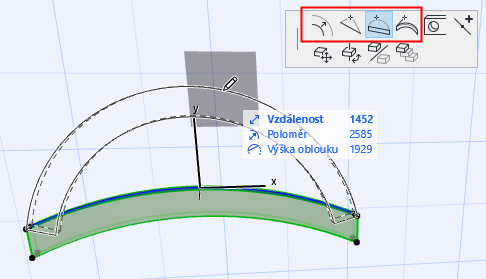

  2. Pomocí příkazů v plovoucí paletce zakřivte hranu trámu zadáním vzdálenosti nebo využitím tečny.


Vertikální křivka trámu

Trám není možné zakřivit zároveň ve svislé a vodorovné rovině.

  • Přímé trámy: výška zakřivení nemůže být větší než poloměr křivky.
  • Šikmé trámy: počáteční a koncový bod oblouku nemohou být níže než počátek oblouku

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Pro trámy zakřivené ve svislé rovině je dostupný také příkaz pro zvětšení poloměru:

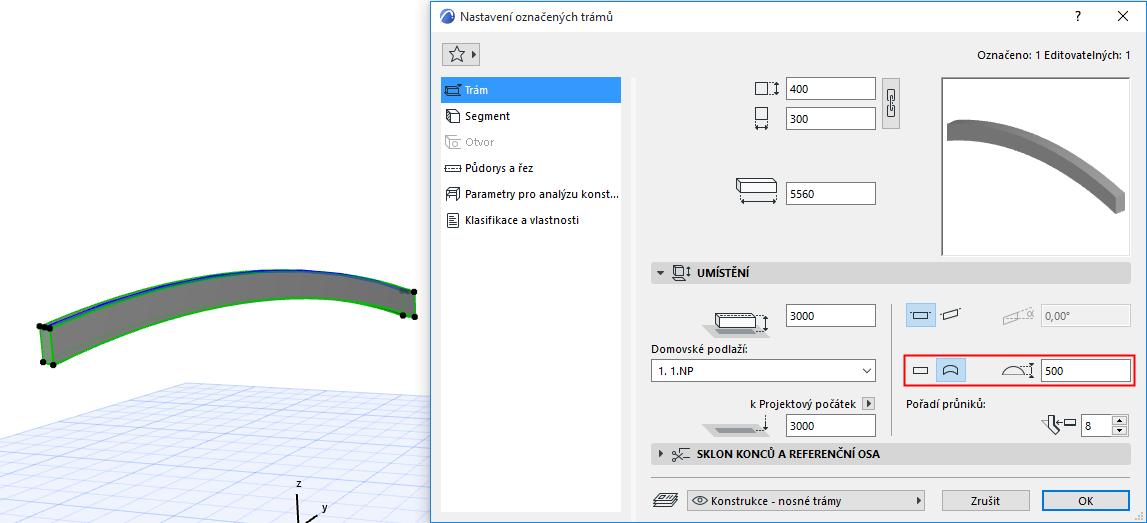

V infopaletce nebo v nastavení trámu: můžete také vytvořit zakřivený trám kliknutím na ikonu zakřivení, a zadat výšku oblouku.

  • Zadat můžete také zápornou hodnotu

  • Pokud aktivujete ikonu zakřivení ve svislé rovině pro trám zakřivený vodorovně, bude zakřiven vertikálně, ale původní horizontální zakřivení se zruší.

Související téma:

Trám zakřivený ve vodorovné rovině
