Vytváření trámu z více segmentů

Vytvořte trám skládající se z více segmentů a upravitelných prvků napojení mezi jednotlivými segmenty.

Nové segmenty trámu můžete přidat buďto v nastavení trámu nebo grafickou úpravou. Obě metody jsou popsány níže:

Sledujte video

Note:

  • Každý ze segmentů má vlastní nastavení klasifikací a vlastností a vlastní ID prvku. Nastavení kategorií (např. stav při rekonstrukci) je přeneseno z úrovně nastavení prvku.
  • Najít a vybrat, Popisky, Infopaletka, Interaktivní tabulky a Kóty/Popisky mohou zobrazovat data segmentu.

Podívejte se na video

Vytvoření v nastavení trámu

  1. Otevřete stránku Segment v nastavení trámu.
  2. Klikněte na ikonu Více segmentů.
  3. Tlačítkem Přidat přidejte libovolné množství segmentů.
    • Prvek "Napojení" je mezi každé dva segmenty vložen automaticky.
  4. Přehled všech segmentů a napojení je zobrazení v seznamu Struktura. Po vybrání jednoho nebo více prvků můžete upravit jejich vlastnosti.
  5. V okně náhledu je aktuálně vybraný prvek zvýrazněný.

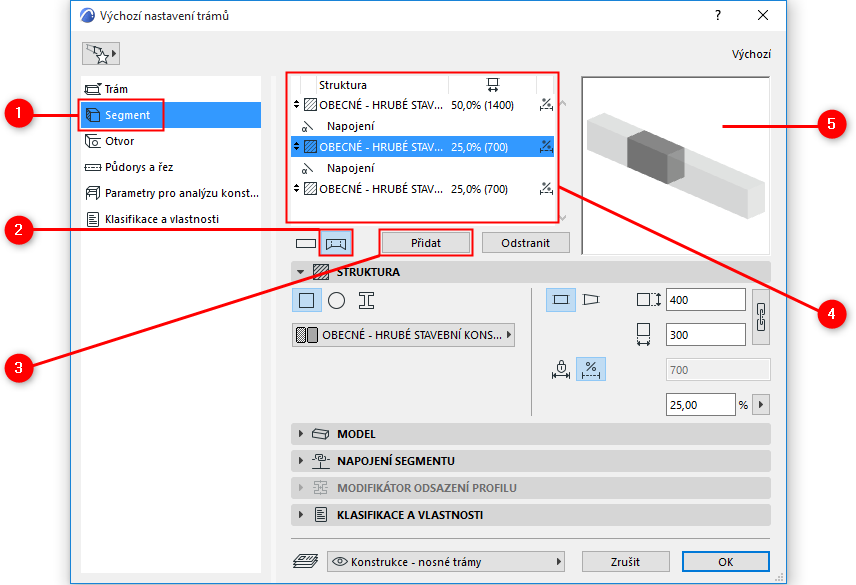

    Obrázek 1. Trám složený z více segmentů

Vytvoření graficky

  1. Ve 3D okně vyberte trám.

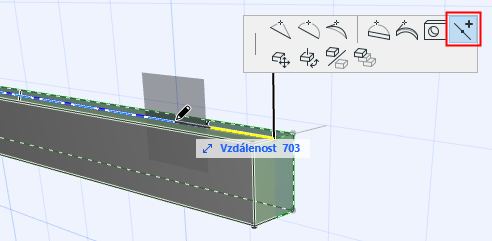

  2. V plovoucí paletce, zobrazené po kliknutí na osu trámu, zvolte Rozdělit segment

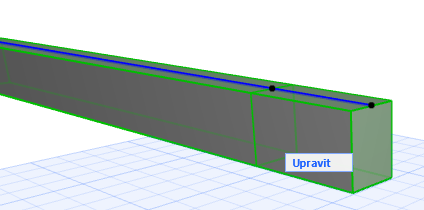

  3. Klikněte kamkoli na osu trámu. Bod, do kterého jste kliknuli, rozdělí trám na dva segmenty. Tuto operaci zopakujte pro vytvoření potřebného počtu segmentů.
