Příklad 1: Jednoduché mapování

Vytvořte novou vlastnost, která automaticky mapuje stávající hodnoty parametrů prvků. Zde nejsou potřeba žádné funkce; musíte jen dohledat stávající parametry, které chcete použít u prvků modelu.

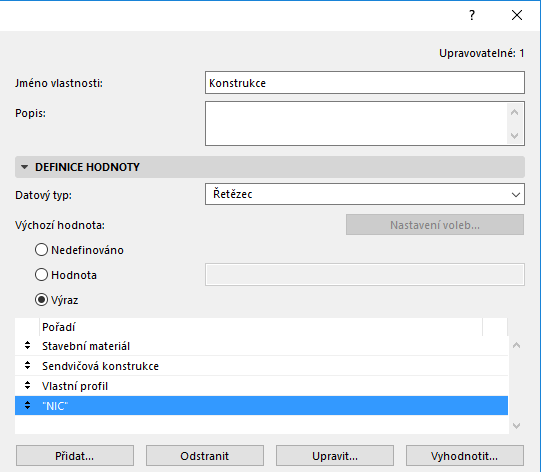

  1. Ve Správci vlastností vytvořte Novou vlastnost se jménem Konstrukce.
  2. Jako Datový typ nastavte Řetězec.
  3. Vyberte volbu Výraz. Otevře se okno Editor výrazů.

    Pomocí nabídky Parametry a vlastnosti můžete přidat sadu výrazů, kde každý vrací nějaký parametr konstrukce (stavební materiál, výplň, sendvičovou konstrukci, profil). Každý výraz v sadě musí mít stejný datový typ (v tomto případě řetězec).

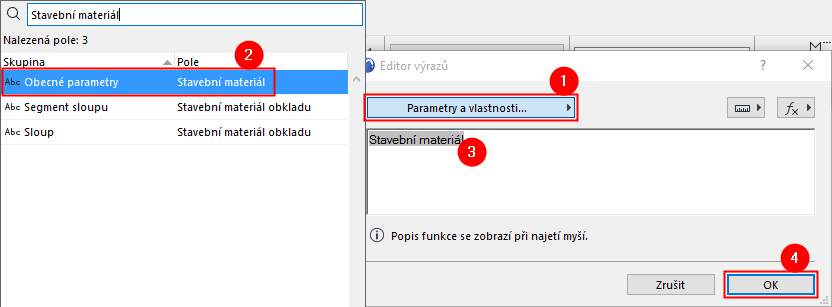

    • Klikněte na Parametry a vlastnosti a vyhledejte parametr “Stavební materiál”
    • Do Editoru výrazů parametr přidejte dvojklikem nebo tlačítkem Přidat.
    • Tlačítkem OK Editor výrazů ukončíte.

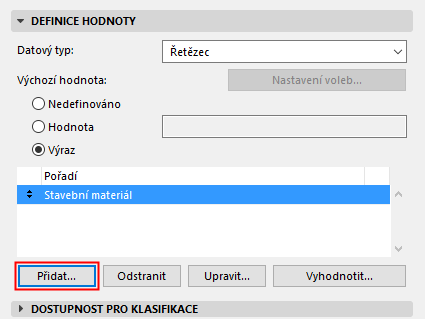

    • Tlačítkem Přidat přidejte další výraz (Typ výplně), stejně postupujte u všech zbylých parametrů sady.

    • Nakonec přidejte výraz s řetězcem “NIC”


      Program vyhodnocuje tyto výrazy postupně pro každý prvek a vrací první platnou hodnotu pro daný prvek. Jakmile je vrácena hodnota, všechny následující výrazy jsou ignorovány.

      Pokud pro prvek nelze použít žádnou z definic, bude mít hodnotu “NIC”.

  4. Nezapomeňte vlastnosti nastavit Dostupnost pro klasifikace.
  5. Uložte novou vlastnost tlačítkem OK (zároveň zavřete Správce vlastností).

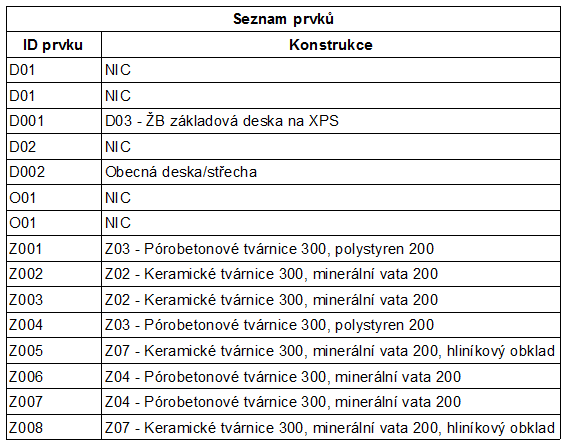

  6. Výsledky můžete zobrazit v interaktivní tabulce:
