Tvorba roviny řezu

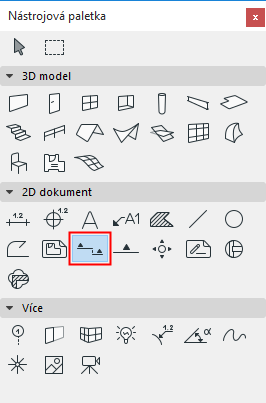

- Aktivujte nástroj Řez.
- V Infopaletce nebo okně nastavení řezu zkontrolujte, zda je vybrána volba „Vytvořit novou rovinu řezu“.
- V Infopaletce zvolte metodu zadávání (jednoduchá nebo zalomená) a nakreslete v půdorysu čáru řezu.
- Jednoduchá: Zadejte kliknutím konce čáry.
- Zalomená: Klikněte tolikrát, kolik segmentů čáry řezu potřebujete vytvořit. Dvojklikem dokončete kreslení čáry.
Zobrazí se kurzor ve tvaru oka.
- Kurzorem ve tvaru oka klikněte na jednu stranu čáry, čímž určíte orientaci řezu. Pokud v nastavení řezu zvolíte "omezený" horizontální rozsah, místo kam kliknete bude zároveň limit řezu.
- Po dokončení čáry řezu se automaticky vytvoří nová zdrojová značka řezu. (Pokud vkládáte řez s omezeným horizontálním rozsahem, vloží se automaticky také mezní čára.)
- Vytvoří se nová rovina řezu, která se vypíše v mapě projektu Navigátoru.
Vzdálené prvky
Volbou Potlačit vzdálené prvky v nastavení řezu (panel Zobrazení modelu) můžete vymezit “vzdálenou” oblast bodu zobrazení řezu, kterou lze zobrazit jinou barvou a s jinými efekty. Mezní čára vzdálené oblasti je zobrazena jako část značky řezu a lze ji editovat.
