Vytvoření 3D dokumentu

Ze 3D okna:

1. Ve 3D okně nastavte potřebný pohled:
2. Nový 3D dokument lze vytvořit jedním z následujících postupů:

• Použijte příkaz Nový 3D dokument ze 3D... kontextové nabídky složky 3D dokumentů v navigátoru.
• Použijte příkaz Nový 3D dokument ze 3D z kontextové nabídky 3D okna





• Použijte příkaz v menu (Dokument > 2D nástroje > Nový 3D dokument).

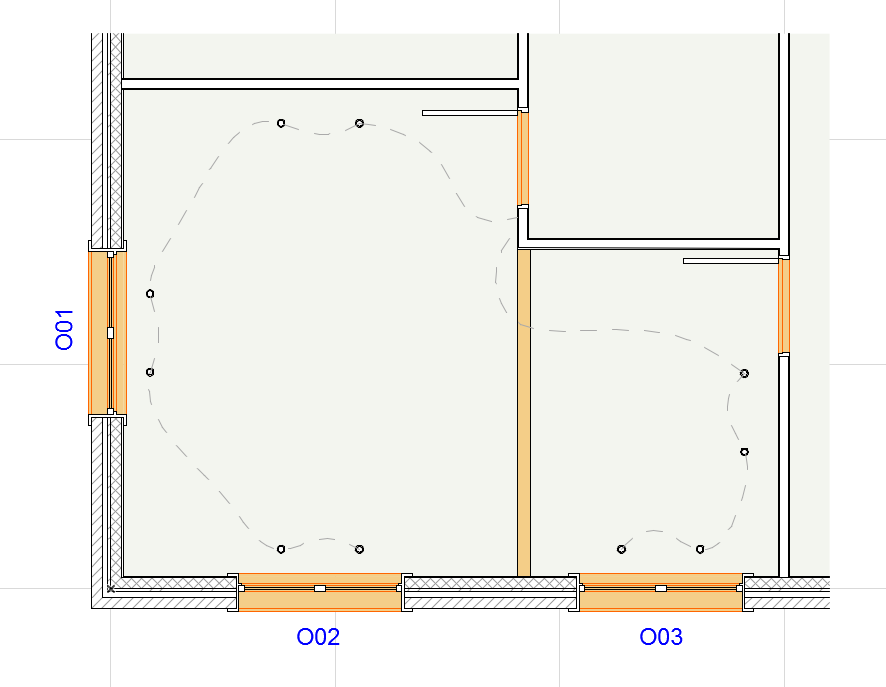

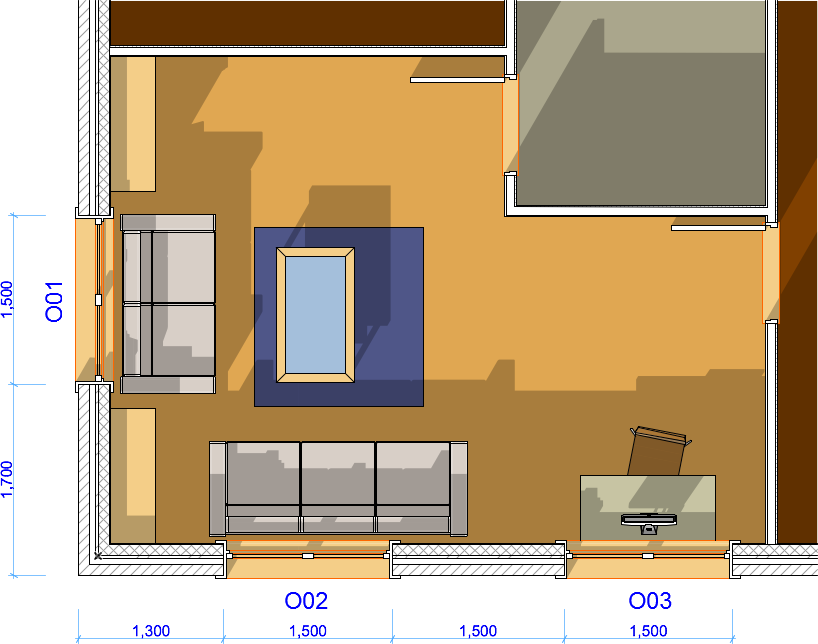

Z půdorysu:

1. V libovolném podlaží nastavte zobrazení modelu tak, podle kterého má být váš 3D dokument zobrazen.
2. Podle potřeby můžete zobrazení omezit výběrem nebo ohraničením. (Nastavení zobrazení 3D okna, jako je například filtr prvků a řez ve 3D, nemá žádný vliv na 3D dokument vytvořený z půdorysu.)
3. Použijte příkaz Nový 3D dokument z půdorysu... z jednoho z těchto míst

• Kontextové menu půdorysu
• kontextové menu položky 3D dokument v Navigátoru
• kontextové menu libovolného podlaží v mapě projektu.
• příkaz v menu (Dokument > 2D nástroje > Nový 3D dokument).

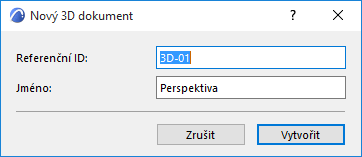

Okno Nový 3D dokument

Objeví se dialogové okno Nový 3D dokument.

Zadejte referenční ID a jméno nového 3D dokumentu; klepněte na Vytvořit.

Jak nastavit výchozí názvy najdete zde: 3D Dokument obecný panel.

3D dokument je vytvořen a otevřen v jeho vlastním okně. Je zobrazen v kontejneru 3D dokumentů v mapě projektu v Navigátoru.

Pokud chcete upravit obsah, nastavení nebo zobrazení 3D dokumentu, můžete upravit jeho zdrojové zobrazení a/nebo nastavení zobrazení, pak 3D dokument přestavět.

Více informací najdete zde:

Předefinování 3D dokumentu

Zobrazení modelu (Body zobrazení)
